  第1题
  知识点:   电子商务   实体联系图   文档管理   需求分析阶段   广告   结构设计   逻辑结构设计   设计阶段   实体   需求分析


【说明】
电子商务公司拟构建一个高效、低成本、符合公司实际业务发展需求的OA(Office Automation)系统。张工主要承担了该系统的文档管理和通知管理模块的研发工作。文档管理模块的主要功能包括添加、修改、删除和查看文档。通知管理模块的主要功能是通知群发。
张工通过前期调研和需求分析进行了概念模型设计,具体情况分述如下。
需求分析结果】
(1) 该公司设有财务部、销售部、广告部等多个部门,每个部门只有一名部门经理,有多名员工,每名员工只属于一个部门。部门信息包括:部门号、名称、部门经理和电话, 其中部门号唯一确定部门关系的每一个元组。
(2) 员工信息包括:员工号、姓名、岗位号、部门号、电话、家庭住址。员工号唯一确定员工关系的每一个元组;岗位主要有经理、部门经理、管理员等,不同岗位具有不同 的权限。一名员工只对应一个岗位,但一个岗位可对应多名员工。
(3) 通知信息包括:编号、内容、通知类型、接收人、接收时间、发送时间和发送人。 其中(编号,接收人)唯一标识通知关系中的每一个元组。一条通知可以发送给多个接收人,一个接收人可以接收多条通知。
(4) 文档信息包括:编号、文档名、标题、内容、发布部门、发布时间。其中编号唯一确定文档关系的每一个元组。一份文档对应一个发布部门,但一个部门可以发布多份文档;一份文档可以被多名员工阅读,一名员工可以阅读多份文档。另外,公司为了掌握员工对文档的阅读及执行情况,还要求记录每个员工对同一篇文档分别在哪些时间阅读过。
【 概念模型设计】

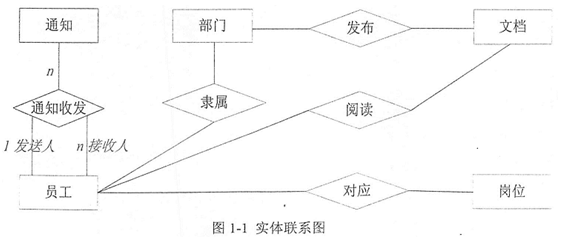

根据需求分析阶段收集的信息,设计的实体联系图(不完整)如图1-1所示:

【逻辑结构设计
根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整):
部门(部门号,名称,部门经理,电话)
员工(员工号,姓名,岗位号,(a),电话)
岗位(岗位号,岗位名称,权限)
通知(编号,(b),通知类型,接收时间,(c),发送时间,发送人)
文档(编号,文档名,标题,内容,发布部门,发布时间)
阅读文档(文档编号,(d),阅读时间)

问题:1.1   根据题意,将关系模式中的空(a)-(d)的属性补充完整,并填入答题纸对应的位置上。

问题:1.2   根据需求分析,可以得出图1-1所示的实体联系图中联系的类型。请按以下描述确定 联系类型并填入答题纸对应的位置上。
部门与员工之间的“隶属”联系类型为(e);
部门与文档之间的“发布”联系类型为(f);
员工与文档之间的“阅读”联系类型为(g);
员工与岗位之间的“对应”联系类型为(h)。

问题:1.3   (1)员工关系的主键为(i),员工关系的外键为(j)、(k)。
(2)员工关系的外键(j)应参照(1),外键(k)应参照(m)。

问题:1.4   阅读文档的主键为(文档号、员工号)的说法正确吗?为什么?




   知识点讲解
   · 电子商务    · 实体联系图    · 文档管理    · 需求分析阶段    · 广告    · 结构设计    · 逻辑结构设计    · 设计阶段    · 实体    · 需求分析

       电子商务
        电子商务的定义至今仍不是一个很清晰的概念,各国政府、学者、企业界人士根据自己所处的地位和对电子商务的参与程度,给出了许多表述不同的定义。我们所谈及的电子商务,狭义上被称作电子交易(E-commerce),主要是指利用Web提供的通信手段在网上进行的商业贸易活动,包括买卖产品和提供服务;广义上则指包括电子交易在内的利用Web进行的全部商务活动,也称作电子商业(E-business)。电子商业包括企业内部商务活动,如生产、管理、财务等以及企业间的商务活动,它不仅仅是硬件和软件的结合,更是把买家、卖家、厂家和合作伙伴在Internet、Intranet(企业内联网)和Extranet(外联网)上利用Internet技术与现有的系统结合起来开展业务,如市场分析、客户管理、资源调配、企业决策等。归纳起来,电子商务是指在全球各地广泛的商业贸易活动中,通过信息化网络所进行并完成的各种商务活动、交易活动、金融活动和相关的综合服务活动。
        电子商务涉及到买家、卖家、银行或金融机构、政府机构、认证机构、配送中心机构。网上银行、在线电子支付等条件和数据加密、电子签名等技术在电子商务中发挥着重要的不可或缺的作用。它覆盖的业务范围主要如下。
        .信息传递与交换。
        .售前、售后服务,如提供产品和服务的细节、产品使用技术指南及回答顾客意见等。
        .网上交易。
        .网上支付或电子支付,如电子转账、信用卡、电子支票、电子现金。
        .运输,如商品的配送管理、运输跟踪以及采用网上方式传输产品。
        .组建虚拟企业,组建一个物理上不存在的企业,集中一批独立的中小公司的权限,提供比任何单独公司多得多的产品和服务,并实现企业间资源共享等。
        根据电子商务发生的对象,可以将电子商务分为4种类型。
        .B2B(商业机构对商业机构的电子商务),企业与企业之间使用Internet或各种商务网络进行的向供应商定货、接收票证和付款等商务活动。
        .B2C(商业机构对消费者的电子商务),企业与消费者之间进行的电子商务活动。这类电子商务主要是借助于国际互联网所开展的在线式销售活动。
        .C2A(消费者对行政机构的电子商务),政府对个人的电子商务活动。这类电子商务活动目前还没有真正形成。
        .B2A(商业机构对行政机构的电子商务),企业与政府机构之间进行的电子商务活动。

       实体联系图
        数据流图描述了系统的逻辑结构,数据流图中的有关处理逻辑及数据流的含义可用数据字典具体定义说明,但是对于比较复杂的数据及其之间的关系,用它们是难以描述的,在这种情况下一般采用实体联系图进行描述。
        实体联系图(Entity-Relationship Diagram, ER图),可用于描述数据流图中数据存储及其之间的关系,最初用于数据库概念设计。
        下图是大学教务管理问题中对教务处进行分析调查后得到的实体联系图。其中,学生档案是有关学生情况的集合,课程档案是有关开设的课程情况集合,注册记录、选课单则分别是学生注册和选课情况的集合。它用简单的图形方式描述了学生和课程等这些教学活动中的数据之间的关系。

        大学教务处教务管理问题实体联系图
        在实体联系图中,有实体、联系和属性三个基本成分,如下图所示。
        (1)实体。实体是现实中存在的对象,有具体的,也有抽象的;有物理上存在的,也有概念性的;例如,学生、课程,等等。它们的特征是可以互相区别,否则就会被认为是同一对象。凡是可以互相区别、又可以被人们识别的事、物、概念等统统可以被抽象为实体。数据流图中的数据存储就是一种实体。实体可以分为独立实体和从属实体或弱实体,独立实体是不依赖于其他实体和联系而可以独立存在的实体,如上图中的“学生档案”、“课程档案”等,独立实体常常被直接简称为实体;从属实体是这样一类实体,其存在依赖于其他实体和联系,在实体联系图中用带圆角的矩形框表示,例如上图中的“注册记录”是从属实体,它的存在依赖于实体“学生档案”,“课程档案”和联系“注册”,“选课单”也是从属实体,它的存在依赖于实体“学生档案”,“课程档案“和联系”选课”。
        在以下述说中,为简便起见,将上图中的实体“学生档案”和“课程档案”直接称为“学生”和“课程”。
        (2)联系。实体之间可能会有各种关系。例如,“学生”与“课程”之间有“选课”的关系。这种实体和实体之间的关系被抽象为联系。在实体联系图中,联系用联结有关实体的菱形框表示,如上图所示。联系可以是一对一(1:1),一对多(1:N)或多对多(M:N)的,这一点在实体联系图中也应说明。例如在大学教务管理问题中,“学生”与“课程”是多对多的“选课”联系。
        (3)属性。实体一般具有若干特征,这些特征就被称为实体的属性,例如上图中的实体“学生”,具有学号、姓名、性别、出生日期和系别等特征,这些就是它的属性。
        联系也可以有属性,例如学生选修某门课程,它既不是学生的属性,也不是课程的属性,因为它依赖于某个特定的学生,又依赖于某门特定的课程,所以它是学生与课程之间的联系“选课”的属性。在上图中,联系“选课”的属性被概括在从属实体“选课单”中。联系具有属性这一概念对于理解数据的语义是非常重要的。
        在实体联系图中,还有如下关于属性的几个重要概念。
        .主键,如果实体的某一属性或某几个属性组成的属性组的值能唯一地决定该实体其他所有属性的值,也就是能唯一地标识该实体,而其任何真子集无此性质,则这个属性或属性组被称为实体键。如果一个实体有多个实体键存在,则可从其中选一个最常用到的作为实体的主键。例如实体“学生”的主键是学号,一个学生的学号确定了,那么他的姓名、性别、出生日期和系别等属性也就确定了。在实体联系图中,常在作为主键的属性或属性组与相应实体的连线上加一短垂线表示,如上图所示的“学号”。

        实体联系图的基本成分
        .外键,如果实体的主键或属性(组)的取值依赖于其他实体的主键,那么该主键或属性(组)被称为外键。例如,从属实体“注册记录”的主键“学号”的取值依赖于实体“学生”的主键“学号”,“选课单”的主键“学号”和“课程号”的取值依赖于实体“学生”的主键“学号”和实体“课程”的主键“课程号”,这些主键和属性就是外键。
        .属性域,属性可以是单域的简单属性,也可以是多域的组合属性。组合属性由简单属性和其他组合属性组成。组合属性中允许包括其他组合属性意味着属性可以是一个层次结构,如下图所示通信地址就是一种具有层次结构的属性。

        通信地址属性
        .属性值,属性可以是单值的,也可以是多值的。例如一个人所获得的学位可能是多值的。当某个属性对某个实体不适应或属性值未知时,可用空缺符NULL表示。
        在画实体联系图时,为了使得图形更加清晰、易读易懂,可以将实体和实体的属性分开画,并且对实体进行编号,如下图一和下图二所示。

        实体联系图

        实体属性图
        由于人们通常就是用实体、联系和属性这三个概念来理解和描述现实问题的,所以实体联系图非常接近人的思维方式。又因为实体联系图采用简单的图形来表达人们对现实的理解,所以不熟悉计算机技术的用户也都能够接受它,因此实体联系图成为了系统分析员和用户之间沟通的工具。

       文档管理
        软件文档(document)也被称为文件,通常指的是一些记录的数据和数据媒体,它具有固定不变的形式,可被人和计算机阅读。它和计算机程序共同构成了能完成特定功能的计算机软件(有人把源程序也当作文档的一部分)。软件文档的编制(documentation)在软件开发工作中占有突出的地位和相当大的工作量。高效率、高质量地开发、分发、管理和维护文档对于转让、变更、修正、扩充和使用文档,对于充分发挥软件产品的效益都有着重要意义。
        在整个软件生存期中,各种文档作为半成品或最终成品,会不断地生成、修改或补充。为了最终得到高质量的产品,必须加强对文档的管理。应注意做到以下几点:
        (1)软件开发小组应设一位文档保管人员,负责集中保管本项目已有文档的两套主文本。两套文本内容完全一致。其中的一套可按一定手续,办理借阅。
        (2)软件开发小组的成员可根据工作需要在自己手中保存一些个人文档。一般都应是主文本的复制件,并注意和主文本应保持一致,在做必要的修改时,也应先修改主文本。
        (3)开发人员个人只保存着主文本中与他工作相关的部分文档。
        (4)在新文档取代了旧文档时,管理人员应及时注销旧文档。在文档内容有变动时,管理人员应随时修订主文本,使其及时反映被更新了的内容。
        (5)项目开发结束时,文档管理人员应收回开发人员的个人文档。发现个人文档与主文本有差别时,应立即着手解决。这常常是由未及时修订主文本而造成的。
        (6)在软件开发过程中,可能发现需要修改已完成的文档,特别是规模较大的项目,对主文本的修改必须特别谨慎。修改以前要充分估计修改可能带来的影响,并且要按照提议、评议、审核、批准和实施等步骤加以严格控制。
        常见的文档管理工具有PVCS、Microsoft VSS、Winnote等。

       需求分析阶段
        在需求分析阶段,可以用用例来捕获用户需求。通过用例建模,描述对系统感兴趣的外部角色及其对系统(用例)的功能要求。建模的每个用例都指定了客户的需求(他或她需要系统干什么)。

       广告
        在大众出版物(如报纸)或专业出版物上刊登广告,往往可以扩充现有的潜在卖方名单。有些组织使用在线资源来招揽供应商。

       结构设计
        多媒体课件的结构规定了教学软件中各部分教学内容的相互关系及呈现的形式,它反映了教学软件的主要框架及其教学功能,多媒体课件的系统结构大多采用非线性的超媒体结构,在此基础上形成了以下四种组织结构方式。
        ①线性结构:学生顺序地接收信息,从当前帧到下一帧,是一个事先设置好的序列。
        ②树状结构:学生沿着一个树状分支展开学习活动,该树状结构按教学内容的自然逻辑形成。
        ③网状结构:多媒体课件的网状结构是超文本结构,学生可在内容单元之间自由航行,没有预设路径的约束。
        ④复合结构:学生可以在一定范围内自由地航行,但同时受主流信息的线性引导和分层逻辑组织的影响。

       逻辑结构设计
        逻辑结构设计的目的是把概念设计阶段的基本E-R图转换成与选用的具体机器上的DBMS所支持的数据模型相符合的逻辑结构(包括数据库模式和外模式)。逻辑设计有以下3个步骤。
        (1)将概念模型(E-R图)转换为一般的关系、网状或层次模型。
        (2)将关系、网状或层次模型向特定的DBMS支持下的数据模型转换。
        (3)对数据模型进行优化。

       设计阶段
        设计阶段监理进行质量控制的要点如下。
        (1)了解建设单位的建设需求和对信息系统安全性的要求,协助建设单位制定项目质量目标规划和安全目标规划。
        (2)对各种设计文件提出设计质量标准。
        (3)进行设计过程跟踪,及时发现质量问题,并及时与承建单位协调解决。审查阶段性成果,并提出监理意见。审查承建单位提交的总体设计方案,审查承建单位对关键部位的测试方案。
        (4)协助承建单位建立质量保障体系。
        (5)协助承建单位完善现场质量管理制度。
        (6)组织设计文件及设计方案交底会,制定质量要求标准。

       实体
        从上表中可见,在E-R模型中实体用矩形表示,通常矩形框内写明实体名。实体是现实世界中可以区别于其他对象的“事件”或“物体”。例如,企业中的每个人都是一个实体。每个实体由一组特性(属性)来表示,其中的某一部分属性可以唯一标识实体,如职工号。实体集是具有相同属性的实体集合,例如,学校所有教师具有相同的属性,因此教师的集合可以定义为一个实体集;学生具有相同的属性,因此学生的集合可以定义为另一个实体集。

       需求分析
        需求分析的方法种类繁多,不过如果按照分解的方式不同,可以很容易地划分出几种大类型:
        (1)结构化分析方法。本节后续内容将详细讨论SA的内容。
        (2)面向对象分析方法。将在10.3节中进行详细介绍。
        (3)面向问题域的分析(Problem Domain Oriented Analysis, PDOA)方法。PDOA更多地强调描述,而少强调建模。它的描述大致分为关注问题域和关注解系统的待求行为这两个方面。问题框架是PDOA的核心元素,是将问题域建模成为一系列相互关联的子域。也可以把问题框架看作是开发上下文图,但不同的是上下文图的建模对象是针对解系统,而问题框架则是针对问题域。也就是说,问题框架的目标就是大量地捕获更多有关问题域的信息。PDOA方法现在还在研究阶段,并未广泛应用。
               业务流程分析
               业务流程分析的目的是了解各个业务流程的过程,明确各个部门之间的业务关系和每个业务处理的意义,为业务流程的合理化改造提供建议,为系统的数据流程变化提供依据。
               业务流程分析的步骤如下:
               (1)通过调查掌握基本情况。
               (2)描述现有业务流程(绘制业务流程图)。
               (3)确认现有业务流程。
               (4)对业务流程进行分析。
               (5)发现问题,提出解决方案。
               (6)提出优化后的业务流程。
               在业务流程图中使用的基本符号如下图所示。
               数据流图
               DFD是结构化分析中的重要方法和工具,是表达系统内数据的流动并通过数据流描述系统功能的一种方法。DFD还可被认为是一个系统模型,在信息系统开发中,一般将它作为需求说明书的组成部分。

               业务流程图符号
               DFD从数据传递和加工的角度,利用图形符号通过逐层细分地描述系统内各个部件的功能和数据在它们之间传递的情况,来说明系统所完成的功能。具体来说,DFD的主要作用如下:
               (1)DFD是理解和表达用户需求的工具,是系统分析的手段。由于DFD简明易懂,理解它不需要任何计算机专业知识,因此通过它同客户交流很方便。
               (2)DFD概括地描述了系统的内部逻辑过程,是系统分析结果的表达工具,因而也是系统设计的重要参考资料,是系统设计的起点。
               (3)DFD作为一个存档的文字材料,是进一步修改和充实开发计划的依据。
               在DFD中,通常会出现4种基本符号,分别是数据流、加工、数据存储和外部实体(数据源及数据终点)。数据流是具有名字和流向的数据,在DFD中用标有名字的箭头表示。加工是对数据流的变换,一般用圆圈表示。数据存储是可访问的存储信息,一般用直线段表示。外部实体是位于被建模的系统之外的信息生产者或消费者,是不能由计算机处理的成分,它们分别表明数据处理过程的数据来源及数据去向,用标有名字的方框表示。下图是一个典型的DFD示例。

               办理取款手续的DFD
               为了表达数据处理过程中的数据加工情况,用一个DFD是不够的。稍微复杂的实际问题,在DFD中常常出现十几个甚至几十个加工。这样的DFD看起来很不清楚。层次结构的DFD能很好地解决这一问题。按照系统的层次结构进行逐步分解,并以分层的DFD反映这种结构关系,能清楚地表达整个系统。
               下图给出分层DFD的示例。数据处理S包括3个子系统1、2、3。顶层下面的第一层DFD为DFD/L1,第二层的DFD/L2.1、DFD/L2.2及DFD/L2.3分别是子系统1、2和3的细化。对任何一层数据流图来说,它的上层图称为父图,在它下一层的图则称为子图。

               分层数据流图
               概括地说,画DFD的基本步骤,就是“自顶向下,逐层分解”。检查和修改的原则如下:
               (1)DFD中的所有图形符号只限于前述4种基本图形元素。
               (2)顶层DFD必须包括前述4种基本元素,缺一不可。
               (3)顶层DFD中的数据流必须封闭在外部实体之间。
               (4)每个加工至少有一个输入数据流和一个输出数据流。
               (5)在DFD中,需按层给加工框编号。编号表明了该加工处在哪一层,以及上下层的父图与子图的对应关系。
               (6)规定任何一个数据流子图必须与它上一层的一个加工对应,两者的输入数据流和输出数据流必须一致。此即父图与子图的平衡。
               (7)可以在DFD中加入物质流,帮助用户理解DFD。
               (8)图上每个元素都必须有名字。
               (9)DFD中不可夹带控制流。
               数据字典
               数据字典是关于数据的信息的集合,也就是对DFD中包含的所有元素的定义的集合。DFD和数据字典共同构成系统的逻辑模型。没有DFD,数据字典难以发挥作用;没有数据字典,DFD就不严格。只有把DFD和对DFD中每个元素的精确定义放在一起,才能共同构成系统的规格说明。
               数据字典的设计包括:数据流设计、数据元素字典设计、数据处理字典设计、数据结构字典设计和数据存储设计。这些设计涵盖了数据的采集和范围的确定等信息。在数据字典的每一个词条中应包含以下信息:名称、别名或编号、分类、描述、何处使用。
               对加工的描述是数据字典的组成内容之一,常用的加工描述方法有结构化语言、判定树及判定表。
               (1)结构化语言:介于自然语言和形式语言之间的一种半形式语言,在自然语言基础之上加了一些限度,使用有限的词汇和有限的语句来描述加工逻辑。结构化语言是受结构化程序设计思想启发而扩展出来的。结构化程序设计只允许3种基本结构。结构化语言也只允许3种基本语句,即简单的祈使语句、判断语句和循环语句。与程序设计语言的差别在于结构化语言没有严格的语法规定,与自然语言的不同在于它只有极其有限的词汇和语句。结构化语言使用3类词汇:祈使句中的动词、数据字典中定义的名词及某些逻辑表达式中的保留字。
               (2)判定树:若一个动作的执行不只依赖一个条件,而与多个条件有关,那么这项策略的表达就比较复杂。如果用结构化语言的判断语句,就有多重嵌套,层次一多,可读性就会下降。用判定树来表示,可以更直观一些。
               (3)判定表:一些条件较多、在每个条件下取值也较多的判定问题,可以用判定表表示。判定表能清晰地表达复杂的条件组合与应做动作之间的对应关系,判定表的优点是能够简洁、无二义性地描述所有的处理规则。但判定表表示的是静态逻辑,是在某种条件取值组合情况下可能的结果,它不能表达加工的顺序,也不能表达循环结构,因此判定表不能成为一种通用的设计工具。
