免费智能真题库 > 历年试卷 > 网络管理员 > 2016年下半年 网络管理员 上午试卷 综合知识
  第24题
  知识点:   TCP/IP协议的结构   简单网络管理协议   封装   应用层   应用层协议
  关键词:   报文   封装   协议   应用层        章/节:   计算机网络基础知识   网络管理基本概念


下面的协议中,属于应用层协议的是(24),该协议的报文封装在(25)中传送。


  A.  SNMP

  B.  ARP

  C.  ICMP

  D.  X.25





  第30题    2012年下半年
   49%
下面的协议中,属于网络层的无连接协议是(30)。
  第26题    2018年下半年
   46%
以下关于TCP/IP协议和层次对应关系的表示,正确的是( )。
  第27题    2009年下半年
   40%
因特网中的协议应该满足规定的层次关系,下面的选项中能正确表示协议层次和对应关系的是(27)。

  第26题    2018年下半年
   46%
以下关于TCP/IP协议和层次对应关系的表示,正确的是( )。
  第68题    2013年下半年
   46%
SNMP协议使用的协议和默认端口为(68)
  第58题    2015年上半年
   54%
在TCP/IP协议分层结构中,SNMP是在传输层协议之上的(58)请求/响应协议;SNMP协议管理操作中,代理主动向管理进程报告事件的操作..
   知识点讲解
   · TCP/IP协议的结构    · 简单网络管理协议    · 封装    · 应用层    · 应用层协议

       TCP/IP协议的结构
        TCP/IP也是一个分层结构,TCP/IP分为4层,由下到上分别是网络接口层、网络层、传输层和应用层。
        1)网络接口层
        网络接口层是TCP/IP软件的最底层,负责接收IP数据报并通过网络将其发送,或者从网络上接收物理帧,抽出IP数据报交给IP层。
        一般情况下,各物理网络可以使用自己的数据链路层协议和物理层协议,不需要在数据链路层上设置专门的TCP/IP协议。但是,当使用串行线路连接主机与网络,或连接网络与网络时(如用户使用电话线和Modem接入因特网或两个相距较远的网络通过数据专线互联时),则需要在数据链路层运行专门的SLIP(Serial Line IP)协议的PPP(Point to Point Protocol)协议。
        SLIP协议提供在串行通信线路上封装IP分组的简单方法,使远程用户能通过电话线和Modem方便地接入TCP/IP网络。
        SLIP是一种简单的组帧方式,使用时还存在一些问题。首先,SLIP不支持在连接过程中的动态IP地址分配,通信双方必须事先告知对方IP地址,这给没有固定IP地址的个人用户上Internet带来了很大的不便;其次,SLIP帧中无协议类型字段,因此它只能支持IP协议;再有,SLIP帧中无校验字段,因此链路层上无法检测出传输差错,必须由上层实体或具有纠错能力的Modem来解决传输差错问题。
        为了解决SLIP协议存在的问题,在串行通信应用中又开发了PPP协议。PPP协议是一种有效的点一点通信协议,它由串行通信线路上的组帧方式,用于建立、配置、测试和拆除数据链路的链路控制协议(LCP)及一组用以支持不同网络层协议的网络控制协议(Network Control Protocol, NCP)3部分组成。
        由于PPP帧中设置了校验字段,因而PPP在链路层上具有差错检验的功能。PPP中的LCP协议提供了通信双方进行参数协商的手段,并且提供了一组NCPs协议,使得PPP可以支持多种网络层协议,如IP、IPX、OSI等。另外,支持IP的NCP提供了在建立连接时动态分配IP地址的功能,从而解决了个人用户上Internet的问题。
        2)网络层
        网络层中含有4个重要协议,即网际协议(IP)、网际控制报文协议(ICMP)、地址解析协议(Address Resolution Protocol, ARP)和反向地址解析协议(RARP)。
        网络层的功能主要由IP协议提供。除了提供端到端的分组分发功能外,IP协议还提供了很多扩充功能。例如,为了克服数据链路层对帧大小的限制,网络层提供了数据分块和重组功能,这使得很大的IP数据报能以较小的分组在网上传输。
        网络层的另一个重要服务是在互相独立的局域网上建立互联网络,即网际网。网间的报文来往根据其目的IP地址通过路由器传到另一网络。
        (1)网际协议(IP)。
        网络层最重要的协议是网际协议(IP),它将多个网络连成一个互联网,可以把高层的数据以多个数据报的形式通过互联网分发出去。
        IP协议的基本任务是通过互联网传送数据报,各个IP数据报之间是相互独立的。主机上的IP层向运输层提供服务。IP从源运输实体取得数据,通过它的数据链路层服务传给目的主机的IP层。IP协议不保证服务的可靠性,在主机资源不足的情况下,它可能丢弃某些数据报,同时IP协议也不检查被数据链路层丢弃的报文。
        在传送时,高层协议将数据传送给IP协议,IP协议再将数据封装为IP数据报,并交给数据链路层协议通过局域网传送。若目的主机直接连在本网中,IP可直接通过网络将数据报传给目的主机;若目的主机在远程网络中,则IP路由器传送数据报,而路由器则依次通过下一网络将数据报传送到目的主机或再下一个路由器。也即一个IP数据报是通过互联网络,从一个IP模块传到另一个IP模块,直到目的主机为止。
        需要连接独立管理的网络路由器,可以选择它所需的任何协议,这样的协议称为内部网关协议(Interior Gateway Protocol, IGP)。在IP环境中,一个独立管理的系统称为自治系统。
        跨越不同管理域的路由器(如从专用网到PDN)所使用的协议,称为外部网关协议(Exterior Gateway Protocol, EGP),EGP是一组简单的定义完备的正式协议。
        从IP协议的功能可以知道,IP提供的是一种不可靠的无连接的报文分组传送服务。若路由器或交换机故障使网络阻塞,就需要通知发送主机采取相应措施。
        (2)网际控制报文协议(ICMP)。
        为了使互联网能报告差错,或提供有关意外情况的信息,在IP层加入了一类特殊用途的报文机制,即网际控制报文协议(Internet Control Message Protocol, ICMP)。ICMP是IP正式协议的一部分,ICMP数据报通过IP送出,因此它在功能上属于网络第三层。
        分组接收方利用ICMP来通知IP模块,发送某些方面所需的修改。ICMP通常是由发现别的站发来的报文有问题的站产生的。例如,可由目的主机或中继路由器来发现问题并产生有关的ICMP数据报。如果一个分组不能传送,ICMP便可以被用来报告分组源,说明有网络、主机或端口不可达。ICMP也可以用来报告网络阻塞。
        (3)地址解析协议(ARP)。
        在TCP/IP网络环境下,每个主机都分配了一个32位的IP地址,这种互联网地址是在国际范围内标识主机的一种逻辑地址。为了能让报文在物理网上传送,必须要知道彼此的物理地址。这样,就存在把互联网地址变换为物理地址的地址转换问题。以以太网(Ethernet)环境为例,为了正确地向目的站传送报文,必须把目的站的32位IP地址转换成48位以太网目的地址(DA)。这就需要在网络层有一组协议将IP地址转换为相应物理网络地址,这组协议就是ARP。
        在进行报文发送时,如果源网络层给的报文只有IP地址,而没有对应的以太网地址,则网络层广播ARP请求以获取目的站信息,而目的站必须回答该ARP请求。这样源站点可以收到以太网48位地址,并将地址放入相应的高速缓存(Cache)。下一次源站点对同一目的站点的地址转换可直接引用高速缓存中的地址内容。地址转换协议使主机可以找出同一物理网络中任一个物理主机的物理地址,只需给出目的主机的IP地址即可。这样,网络的物理编址可以对网络层服务透明。
        在互联网环境下,为了将报文送到另一个网络的主机,数据报需先确定发送方所在网络的路由器。因此,发送主机首先必须确定路由器的物理地址,然后依次将数据发往接收端。除基本ARP机制外,有时还需在路由器上设置代理ARP,其目的是由IP路由器代替目的站对发送方ARP请求作出响应。
        (4)反向地址解析协议(RARP)。
        反向地址解析协议(Reverse Address Resolution Protocol, RARP)用于一种特殊情况,如果站点初始化以后,只有自己的物理地址而没有IP地址,则它可以通过RARP协议,发出广播请求,征求自己的IP地址,而RARP服务器则负责回答。这样,无IP地址的站点可以通过RARP协议取得自己的IP地址,这个地址在下一次系统重新开始以前都有效,不用连续广播请求。RARP广泛用于获取无盘工作站的IP地址。
        3)传输层
        传输层的功能是提供应用程序间的通信。其功能包括格式化信息流和提供可靠传输。为实现可靠性传输,传输层协议规定接收端必须发回确认信息,并且假如分组丢失,必须重新发送从而保证可靠传输。
        TCP/IP在传输层提供了两个主要的协议,即传输控制协议(Transfer Control Protocol, TCP)和用户数据报协议(User Datagram Protocol, UDP)。另外,还有其他一些协议,如用于传送数字化语音的NVP协议。
        TCP协议提供的是一种可靠的数据流服务。当传送受差错干扰的数据,或基础网络故障,或网络负荷太重而使网际基本传输系统(无连接报文递交系统)不能正常工作时,就需要通过其他协议来保证通信的可靠。TCP就是这样的协议,它对应于OSI模型的运输层,在IP协议的基础上,提供端到端的面向连接的可靠传输。
        TCP采用"带重传的肯定确认"技术来实现传输的可靠性。简单的"带重传的肯定确认"是指与发送方通信的接收者,每接收一次数据,就送回一个确认报文,发送者对每个发出去的报文都留一份记录,等收到确认信息之后再发出下一报文分组。发送者发出一个报文分组时,启动一个计时器,若计时器计数完毕,确认信息还未到达,则发送者重新发送该报文分组。
        简单的确认重传严重浪费带宽,TCP还采用一种叫"滑动窗口"的流量控制机制来提高网络的吞吐量,窗口的范围决定了发送方发送的但未被接收方确认的数据报的数量。每当接收方正确收到一则报文时,窗口便向前滑动,这种机制决定了发送方发送的但未被接收方确认的数据报的数量,从而提高了网络的吞吐量。
        TCP通信建立在面向连接的基础上,实现了一种"虚电路"的概念。双方通信之前,先建立一条连接,然后双方就可以在其上发送数据流。这种数据交换方式能提高效率,但事先建立连接和事后拆除连接需要开销。TCP连接的建立采用三次握手,整个过程由以下3个环节组成。一是初始化主机通过一个同步比特SYN置位(即SYN=1)的数据段发出会话请求。二是接收主机通过发回具有以下项目的数据段表示回复:同步比特SYN置位(即SYN=1)、即将发送的数据段的起始字节的顺序号、应答并带有将收到的下一个数据段的字节顺序号。三是请求主机再回送一个数据段,并带有确认顺序号和确认号。
        用户数据报协议(UDP)是对IP协议簇的扩充,它增加了一种机制,发送方使用这种机制可以区分一台计算机上的多个接收者。每个UDP报文除了包含某用户进程发送的数据外,还包含报文目的端口的编号和报文源端口的编号。UDP的这种扩充使得在两个用户进程之间传送数据报成为可能。
        UDP协议是依靠IP协议来传送报文的,因而它的服务和IP一样,是不可靠的。这种服务不能确认,不对报文排序,也不进行流量控制,UDP报文可能会出现丢失、重复、失序等现象。
        4)应用层
        应用层的功能是向用户提供一组常用的应用程序,如电子邮件、文件传输访问、远程登录等。远程登录使用Telnet协议提供了在其他网络主机上注册的接口,Telnet会话提供了基于字符的虚拟终端。文件传输协议(FTP)可以提供网络内机器间的文件复制功能。
        文件传输协议是互联网提供的用于访问远程机器的一个协议,它使用户可以在本地机与远程机之间进行有关文件的操作。FTP工作时建立两条TCP连接:一条用于传送文件;另一条用于传送控制。
        FTP采用客户机/服务器模式,它包含客户FTP和服务器FTP。客户FTP启动传送过程,而服务器对其作出应答。客户FTP大多有一个交互式界面,具有访问权限的客户可以灵活地向远地传文件或从远地取文件。
        Telnet的连接是一个TCP连接,用于传送具有Telnet控制信息的数据。它提供了与终端设备或终端进程交互的标准方法,支持终端到终端的连接及进程到进程分布式计算的通信。
        DNS是一个域名服务的协议,提供域名到IP地址的转换,允许对域名资源进行分散管理。DNS最初设计的目的是使邮件发送方知道邮件接收主机及邮件发送主机的IP地址,后来发展成为可服务于其他许多目标的协议。
        互联网标准中的电子邮件协议是一个简单的基于文件的协议,用于可靠、有效的数据传输。SMTP作为应用层的服务,并不关心它下面采用的是何种传输服务,它可通过网络在TCP连接上传送邮件,或者简单地在同一机器的进程之间通过进程通信的通道来传送邮件。这样,邮件传输就独立于传输子系统,可在TCP/IP环境、OSI的传输层或X.25协议环境中传输邮件。
        邮件发送之前必须协商好发送者、接收者。在邮件传输过程中,所经过的路由被记录下来。这样,当邮件不能正常传输时可按原路由找到发送者。
        在当前的UNIX版本中,已将TCP/IP协议融入其中,使之成为UNIX操作系统的一部分。DOS上也推出了相应的TCP/IP软件产品。Sun公司则将TCP/IP广泛推向商务系统,它在所在的工作站系统中都预先安装了TCP/IP网络软件及网络硬件,使网络和计算机成为一体,同时也使TCP/IP网络软件及其客户机/服务器的工作方式为广大用户所接受。

       简单网络管理协议
               SNMP概述
               SNMP(Simple Network Management Protocol,简单网络管理协议)是基于TCP/IP的网络管理协议,也能扩展到其他类型的网络设备上。SNMP由一系列协议组和规范组成,它们提供了一种从网络上的设备中收集网络管理信息的方法。SNMP协议采用管理者/代理的管理模型,由SNMP管理者(SNMP Manager)、SNMP代理(SNMP Agent)和管理信息库(MIB)三部分组成,其中MIB是核心,由网管代理维护并由管理者读写。每一个支持SNMP的网络设备中都包含一个SNMP代理,SNMP代理随时记录网络设备的各种信息,SNMP管理者再通过SNMP通信协议收集SNMP代理所记录的信息。

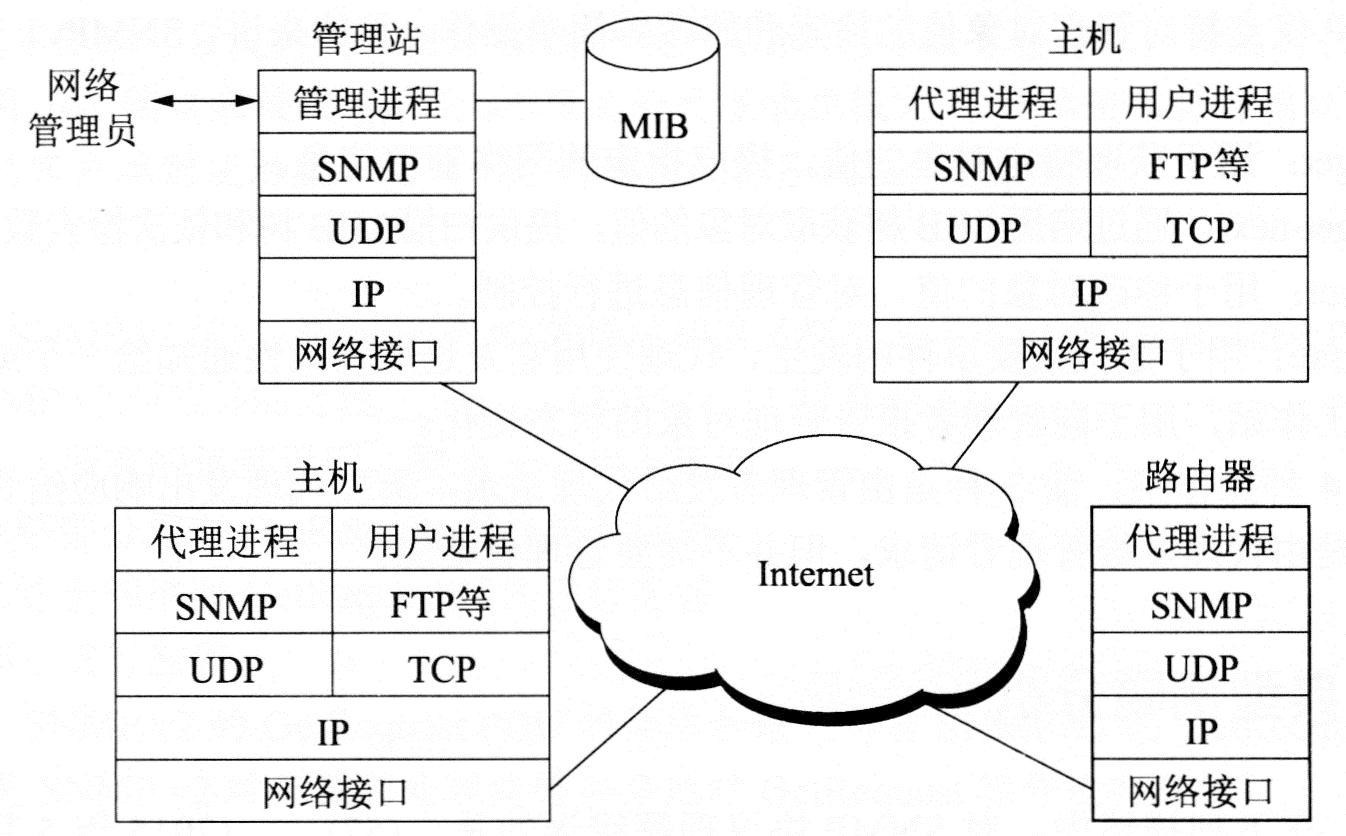

               下图所示为使用SNMP的典型配置。整个系统必须有一个管理站(Management Station),实际上就是网络控制中心。在管理站上运行管理进程。在每一个被管对象中一定要有代理进程。管理进程和代理进程利用SNMP报文进行通信。下图中有两个主机和一个路由器。

               SNMP典型配置
               SNMP工作在TCP/IP协议体系中的UDP协议上。在SNMP应用实体间通信时无须先建立连接,虽然对报文正确到达不作保证,但这样降低了系统开销。SNMP在两个熟知端口161和162上使用UDP服务,熟知端口161由服务器(SNMP代理)使用,熟知端口162由客户机(SNMP管理者)使用。SNMP只涉及OSI模型的低三层,只能管到网卡,不能管到PC、服务器或者打印机。
               SNMP管理者从被管理设备中收集数据有两种方法:一种是轮询方法;另一种是基于中断的方法(又称为事件驱动)。通常,是将这两种方法结合起来使用,从而形成了陷入制导轮询方法。一般来说,网络管理工作站轮询用于被管理设备中的代理,用来收集数据,并且在控制台上用数字或图形的表示方法来显示这些数据。被管理设备中的代理可以在任何时候向网络管理工作站报告错误情况,并不需要等到管理工作站为获得这些错误情况而轮询它的时候才报告。
               管理信息库
               在网络管理中,一般采用"被管对象(Managed Object)"表示网络中的资源。被管对象的集合称为MIB,即管理信息库,所有相关的网络被管对象信息都放在其中。MIB仅是一个概念上的数据库,在实际网络中并不存在。目前网络管理系统的实现主要依靠被管对象和MIB。
               MIB是网络管理系统中的一个非常重要的部分。MIB定义了一种对象数据库,由系统内的许多被管对象及其属性组成。通常,网络资源被抽象为对象进行管理,对象的集合被组织为MIB。MIB作为设在网管代理者处的管理站访问点的集合,管理站通过读取MIB中对象的值来进行网络监控。管理站可以在网管代理处产生动作,也可以通过修改变量值改变网管代理处的配置。
               MIB中的数据可大体分为三类,即感测数据、结构数据和控制数据。
               SNMP操作
               SNMP实体不需要在发出请求后等待响应到来,是一个异步加请求/响应协议。
               SNMP仅支持对管理对象值的检索和修改等简单操作,具体来讲,SNMPv1支持以下4种操作。
               (1)get:用于获取特定对象的值,提取指定的网络管理信息。
               (2)get-next:通过遍历MIB树获取对象的值,提供扫描MIB树和依次检索数据的方法。
               (3)set:用于修改对象的值,对管理信息进行控制。
               (4)trap:用于通报重要事件的发生,代理使用它发送非请求性通知给一个或多个预配置的管理工作站,用于向管理者报告管理对象的状态变化。
               以上4种操作中,前3种是由管理者发给代理请求,需要代理发出响应给管理者;最后一种则是由代理发给管理者请求,但并不需要管理者响应。

       封装
        面向对象系统中的封装单位是对象,对象之间只能通过接口进行信息交流,外部不能对对象中的数据随意地进行访问,这就造成了对象内部数据结构的不可访问性,也使得数据被隐藏在对象中。封装的优点体现在以下三个方面。
        (1)好的封装能减少耦合。
        (2)类内部的实现可以自由改变。
        (3)一个类有更清楚的接口。

       应用层
        TCP/IP的应用层大致对应于OSI模型的应用层和表示层,应用程序通过本层协议利用网络。这些协议主要有FTP、TFTP、HTTP、SMTP、DHCP、NFS、Telnet、DNS和SNMP等。
        文件传输协议(File Transport Protocol,FTP)是网络上两台计算机传送文件的协议,是通过Internet把文件从客户端复制到服务器上的一种途径。
        简单文件传输协议(Trivial File Transfer Protocol,TFTP)是用来在客户端与服务器之间进行简单文件传输的协议,提供不复杂、开销不大的文件传输服务。TFTP协议设计的时候是进行小文件传输的,因此它不具备通常的FTP的许多功能,它只能从文件服务器上获得或写入文件,不能列出目录,也不进行认证。它传输8位数据。
        超文本传输协议(Hypertext Transfer Protocol,HTTP)是用于从WWW服务器传输超文本到本地浏览器的传送协议。它可以使浏览器更加高效,使网络传输减少。它不仅保证计算机正确快速地传输超文本文档,还确定传输文档中的哪一部分,以及哪部分内容首先显示等。
        简单邮件传输协议(Simple Mail Transfer Protocol,SMTP)是一种提供可靠且有效的电子邮件传输的协议。SMTP是建模在FTP文件传输服务上的一种邮件服务,主要用于传输系统之间的邮件信息并提供与来信有关的通知。
        动态主机配置协议(Dynamic Host Configuration Protocol,DHCP)分为两个部分,一个是服务器端,另一个是客户端。所有的IP网络设定数据都由DHCP服务器集中管理,并负责处理客户端的DHCP要求;而客户端则会使用从服务器分配下来的IP环境数据。DHCP透过“租约”的概念,有效且动态地分配客户端的TCP/IP设定。DHCP分配的IP地址可以分为三种方式,分别是固定分配、动态分配和自动分配。
        网络文件系统(Net File System,NFS)是FreeBSD支持的文件系统中的一种,允许一个系统在网络上与他人共享目录和文件。通过使用NFS,用户和程序可以像访问本地文件一样访问远端系统上的文件。
        远程登录协议(Telnet)是登录和仿真程序,它的基本功能是允许用户登录进入远程主机系统。以前,Telnet是一个将所有用户输入送到远方主机进行处理的简单的终端程序。它的一些较新的版本在本地执行更多的处理,于是可以提供更好的响应,并且减少了通过链路发送到远程主机的信息数量。
        域名系统(Domain Name System,DNS)用于命名组织到域层次结构中的计算机和网络服务。在Internet上域名与IP地址之间是一一对应的,域名虽然便于人们记忆,但机器之间只能互相认识IP地址,它们之间的转换工作称为域名解析,域名解析需要由专门的域名解析服务器来完成,DNS就是进行域名解析的服务器。DNS通过对用户友好的名称查找计算机和服务。当用户在应用程序中输入DNS名称时,DNS服务可以将此名称解析为与之相关的其他信息,如IP地址。
        简单网络管理协议(Simple Network Management Protocol,SNMP)是为了解决Internet上的路由器管理问题而提出的,它可以在IP、IPX、AppleTalk、OSI及其他用到的传输协议上被使用。SNMP事实上指一系列网络管理规范的集合,包括协议本身、数据结构的定义和一些相关概念。目前SNMP已成为网络管理领域中事实上的工业标准,并被广泛支持和应用,大多数网络管理系统和平台都是基于SNMP的。

       应用层协议
        应用层是OSI的最高层,这一层的协议都与应用进程间的通信有关。已经定义的OSI应用层协议主要有5种:OSI的电子邮件标准(ISO 10021)叫作MOTIS,它是根据CCITT的X.400建议制定的;OSI的文件传输协议(ISO 8571和ISO 8572)叫作FTAM,这是一个适用于各种文件类型的功能很强的文件访问协议;OSI的目录服务(DS)协议来源于CCITTR X.500系列协议,提供分布式数据库功能;OSI的虚拟终端(VT)协议定义了表示实际终端抽象状态的数据结构,用于解决各种终端不兼容的问题;关于网络管理,OSI指定了公共管理协议(CMIP)和公共管理信息服务(CMIS)。
