第3题


【说明】

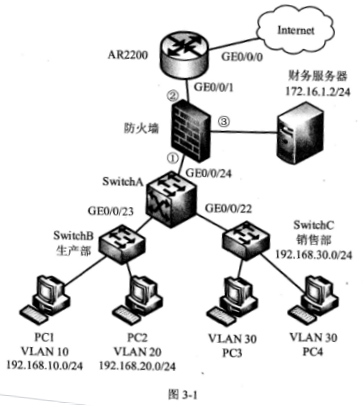

某公司网络拓扑结构如图3-1 所示。

问题:3.1   (3分,每空1分)
如图3-1所示,防火墙的接口①~③分别是(1)、(2)、(3)。

问题:3.2   (8分,每空2分)
常用的IP访问控制列表有基本访问控制列表和高级访问控制列表。基本访问控制列表的编号是(4);高级访问控制列表的编号为(5)。基本访问控制列表是依据IP报文的(6)、分片信息和生效时间段来定义规则;高级访问控制列表是依据IP报文的源IP地址、(7)、协议、TCP/UDP源/目的端口和生效时间段来定义规则。
(4)~(5)备选答案:
A.1~999 B.1000~1999 C.2000~2999 D.3000~3999

问题:3.3   (9分,每空1分)
为了便于管理,公司有生产部、销售部和财务部等部门,VLAN划分及IP地址规划如图3-1所示。为了安全起见,公司要求生产部不能够访问销售部的主机和财务服务器,销售部可以对公司网络自由访问。根据以上要求,网络管理员对SwitchA做了如下配置,请根据描述,将下面的配置代码补充完整。
设备基本配置及VLAN配置略
......

[SwitchA] acl 3001
[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination 192.168.10.0 0.0.0.255
[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination 192.168.20.0 0.0.0.255
[SwitchA-acl-adv-3001] rule permeit ip source 192.168.30.0 0.0.0.255 destination(8)0
[SwitchA] acl 3002
[SwitchA-acl-adv-3002] rule deny ip source 192.168.10.0 0.0.0.255 destination 192.168.30.0 0.0.0.255
[SwitchA-acl-adv-3002] rule deny ip source 192.168.10.0 0.0.0.255 destination 172.16.1.2 0
[SwitchA] acl 3003
[SwitchA-acl-adv-3003] rule deny ip source 192.168.20.0 0.0.0.255 destination 192.168.30.0 0.0.0.255
[SwitchA-acl-adv-3003] rule deny ip source 192.168.20.0 0.0.0.255 destination 172.16.1.2 0
[SwitchA-acl-adv-3003] quit

[SwitchA] traffic classifier tc1 // (9)
[SwitchA-classifier-tc1] if-match acl (10) //将ACL与流分类关联
[SwitchA] traffic classifier tc2
[SwitchA-classifier-tc1] if-match acl 3002
[SwitchA-classifier-tc1] if-match acl 3003
[SwitchA-classifier-tc1] quit

[SwitchA] traffic behavior tb1 // (11)
[SwitchA-behavior-tb1] peimit //配置流行为动作为允许报文通过
[SwitchA] traffic behavior tb2
[SwitchA-behavior-tb1] deny //配置流行为动作为拒绝报文通过
[SwitchA-behavior-tb1] quit

[SwitchA] traffic policy tp 1 // (12)
[SwitchA-trafficpolicy-tp1] classifier (13) behavior tb1
[SwitchA] traffic policy tp2 //创建流策略
[SwitchA-trafficpolicy-tp1] classifier (14) behavior tb2
[SwitchA-trafficpolicy-tp1] quit

[SwitchA] interface (15)
[SwitchA-GigabitEthernet1/0/1] traffic-policy tp1 inbound //流策略应用在接口入方向
[SwitchA-GigabitEthernet1/0/1] quit
[SwitchA] interface (16)
[SwitchA-GigabitEthernet1/0/2] traffic-policy tp2inbound //流策略应用在接口入方向
[SwitchA-GigabitEthernet1/0/2] quit
(8)~(16)备选答案
A.172.16.1.2
B.3001
C.创建流策略
D.tc2
E.gigabitethernet 0/0/23
F.gigabitethernet 0/0/22
G. tc1
H.创建流行为
I.创建流分类
