网络按照( )可划分为总线型结构、环形结构、星型结构树型结构和网状结构。


  A.  覆盖的地理范围

  B.  链路传输控制技术

  C.  拓扑结构

  D.  应用特点





  第19题    2017年下半年
   23%
在下列传输介质中,( )的传输速率最高。
  第10题    2009年上半年
   61%
(10)不是虚拟局域网VLAN的优点。
  第18题    2021年上半年
   88%
关于计算机网络的描述,不正确的是:( )。
   知识点讲解
   · 根据网络拓扑结构分类    · 树型结构    · 星型结构    · 总线    · 总线型结构

       根据网络拓扑结构分类
        .总线型结构:所有的站点共享一条数据通道,任意时刻只有一台机器是主站,可向其他站点发送信息。
        .星型结构:指各工作站以星型方式连接成网,网络的中央节点和其他节点直接相连。这种结构以中央节点为中心,又称为“集中式网络”。
        .环型结构:将计算机连成一个环,每台计算机按位置不同有一个顺序编号,信号按计算机顺序以“接力”方式传输。
        .树型结构:是分级的集中控制式网络,与星型相比,它的通信线路总长度短,成本较低,节点易于扩充,寻找路径比较方便,但除了叶节点及其相连的线路外,任一节点或与其相连的线路故障都会使系统受到影响。
        .网状结构:主要指各节点通过传输线互联连接起来,并且每一个节点至少与其他两个节点相连。网状拓扑结构具有较高的可靠性,但其结构复杂,实现起来费用较高,不易管理和维护,不常用于局域网。

       树型结构
        树型拓扑结构可以看成是星型拓扑的扩展。在树型拓扑结构中,节点按层次进行连接,信息交换主要在上、下节点之间进行,相邻及同层节点之间一般不进行数据交换或数据交换量小。树型拓扑网络适用于汇集信息的应用要求。

       星型结构
        星型结构中,使用中央交换单元以放射状连接到网中的各个节点,如上图(b)所示。中央单元采用电路交换方式以建立所希望通信的两节点间专用的路径。通常用双绞线将节点与中央单元进行连接。其特点为维护管理容易,重新配置灵活;故障隔离和检测容易;网络延迟时间短;各节点与中央交换单元直接连通,各节点之间通信必须经过中央单元转换;网络共享能力差;线路利用率低,中央单元负荷重。

       总线
        所谓总线(Bus),是指计算机设备和设备之间传输信息的公共数据通道。总线是连接计算机硬件系统内多种设备的通信线路,它的一个重要特征是由总线上的所有设备共享,因此可以将计算机系统内的多种设备连接到总线上。
               总线的分类
               微机中的总线分为数据总线、地址总线和控制总线3类。不同型号的CPU芯片,其数据总线、地址总线和控制总线的条数可能不同。
               数据总线(Data Bus,DB)用来传送数据信息,是双向的。CPU既可通过DB从内存或输入设备读入数据,也可通过DB将内部数据送至内存或输出设备。DB的宽度决定了CPU和计算机其他设备之间每次交换数据的位数。
               地址总线(Address Bus,AB)用于传送CPU发出的地址信息,是单向的。传送地址信息的目的是指明与CPU交换信息的内存单元或I/O设备。存储器是按地址访问的,所以每个存储单元都有一个固定地址,要访问1MB存储器中的任一单元,需要给出220个地址,即需要20位地址(220=1M)。因此,地址总线的宽度决定了CPU的最大寻址能力。
               控制总线(Control Bus,CB)用来传送控制信号、时序信号和状态信息等。其中有的信号是CPU向内存或外部设备发出的信息,有的是内存或外部设备向CPU发出的信息。显然,CB中的每一条线的信息传送方向是单方向且确定的,但CB作为一个整体则是双向的。所以,在各种结构框图中,凡涉及控制总线CB,均是以双向线表示。
               总线的性能直接影响整机系统的性能,而且任何系统的研制和外围模块的开发都必须依从所采用的总线规范。总线技术随着微机结构的改进而不断发展与完善。
               在计算机的概念模型中,CPU通过系统总线和存储器之间直接进行通信。实际上在现代的计算机中,存在一个控制芯片的模块。CPU需要和存储器、I/O设备等进行交互,会有多种不同功能的控制芯片,称之为控制芯片组。对于目前的计算机结构来说,控制芯片集成在主板上,典型的有南北桥结构和单芯片结构。与芯片相连接的总线可以分为前端总线(FSB)、存储总线、I/O总线、扩展总线等。
                      南北桥芯片结构
                      北桥芯片直接与CPU、内存、显卡、南桥相连,控制着CPU的类型、主板的总线频率、内存控制器、显示核心等。前端总线(FSB)是将CPU连接到北桥芯片的总线。内存总线是将内存连接到北桥芯片的总线,用于和北桥之间的通信。显卡则通过I/O总线连接到北桥芯片。
                      南桥芯片主要负责外部设备接口与内部CPU的联系。其中,通过I/O总线将外部I/O设备连接到南桥,比如USB设备、ATA和SATA设备以及一些扩展接口。扩展总线则是指主板上提供的一些PCI、ISA等插槽。
                      单芯片结构
                      单芯片组方式取消了北桥。由于CPU中内置了内存控制器,不再需要通过北桥来控制,这样就能提高内存控制器的频率,减少延迟。还有一些CPU集成了显示单元,使得显示芯片的频率更高,延迟更低。
               常见总线
               常见总线包括:
               (1)ISA总线。ISA是工业标准总线,只能支持16位的I/O设备,数据传输率大约是16MB/s,也称为AT标准。
               (2)EISA总线。EISA是在ISA总线的基础上发展起来的32位总线。该总线定义32位地址线、32位数据线以及其他控制信号线、电源线、地线等共196个接点。总线传输速率达33MB/s。
               (3)PCI总线。PCI总线是目前微型机上广泛采用的内总线,采用并行传输方式。PCI总线有适于32位机的124个信号的标准和适于64位机的188个信号的标准。PCI总线的传输速率至少为133MB/s,64位PCI总线的传输速率为266MB/s。PCI总线的工作与CPU的工作是相互独立的,也就是说,PCI总线时钟与处理器时钟是独立的、非同步的。PCI总线上的设备是即插即用的。接在PCI总线上的设备均可以提出总线请求,通过PCI管理器中的仲裁机构允许该设备成为主控设备,主控设备与从属设备间可以进行点对点的数据传输。PCI总线能够对所传输的地址和数据信号进行奇偶校验检测。
               (4)PCI Express总线。PCI Express简称为PCI-E,采用点对点串行连接,每个设备都有自己的专用连接,不需要向整个总线请求带宽,而且可以把数据传输率提高到一个很高的频率。相对于传统PCI总线在单一时间周期内只能实现单向传输,PCI Express的双单工连接能提供更高的传输速率和质量。
               PCI Express的接口根据总线位宽不同而有所差异,包括X1、X4、X8以及X16(X2模式将用于内部接口而非插槽模式),其中X1的传输速度为250MB/s,而X16就是等于16倍于X1的速度,即是4GB/s。较短的PCI Express卡可以插入较长的PCI Express插槽中使用。PCI Express接口能够支持热拔插。同时,PCI Express总线支持双向传输模式,还可以运行全双工模式,它的双单工连接能提供更高的传输速率和质量,它们之间的差异与半双工和全双工类似。因此连接的每个装置都可以使用最大带宽。
               (5)前端总线。微机系统中,前端总线(Front Side Bus,FSB)是将CPU连接到北桥芯片的总线。选购主板和CPU时,要注意两者的搭配问题,一般来说,如果CPU不超频,那么前端总线是由CPU决定的,如果主板不支持CPU所需要的前端总线,系统就无法工作。也就是说,需要主板和CPU都支持某个前端总线,系统才能工作。通常情况下,一个CPU默认的前端总线是唯一的。北桥芯片负责联系内存、显卡等数据吞吐量最大的部件,并与南桥芯片连接。CPU通过前端总线(FSB)连接到北桥芯片,进而通过北桥芯片与内存、显卡交换数据。FSB是CPU和外界交换数据的最主要通道,因此FSB的数据传输能力对计算机整体性能作用很大,如果没足够快的FSB,再强的CPU也不能明显提高计算机整体速度。
               (6)RS-232C。RS-232C是一条串行外总线,其主要特点是所需传输线比较少,最少只需三条线(一条发、一条收、一条地线)即可实现全双工通信。传送距离远,用电平传送为15m,电流环传送可达千米。有多种可供选择的传送速率。采用非归零码负逻辑工作,电平≤-3V为逻辑1,而电平≥+3V为逻辑0,具有较好的抗干扰性。
               (7)SCSI总线。小型计算机系统接口(SCSI)是一条并行外总线,广泛用于连接软硬磁盘、光盘、扫描仪等。其中,SCSI-1是第一个SCSI标准,传输速率为5MB/s;Ultra2 SCSI的传输速率为80MB/s;Ultra160 SCSI也称Ultra3 SCSI LVD,传输速率为160MB/s;Ultra320 SCSI也称Ultra4 SCSI LVD,传输速率可高达320MB/s。
               (8)SATA。SATA是Serial ATA的缩写,即串行ATA。它主要用作主板和大量存储设备(如硬盘及光盘驱动器)之间的数据传输。SATA总线使用嵌入式时钟信号,具备了更强的纠错能力,与以往相比其最大的区别在于能对传输指令(不仅仅是数据)进行检查,如果发现错误会自动矫正,这在很大程度上提高了数据传输的可靠性。串行接口还具有结构简单、支持热插拔的优点。
               (9)USB。通用串行总线(USB)当前风头正劲,目前得到十分广泛的应用。USB由4条信号线组成,其中两条用于传送数据,另外两条传送+5V容量为500mA的电源。可以经过集线器(Hub)进行树状连接,最多可达5层。该总线上可接127个设备。USB 1.0有两种传送速率:低速为1.5Mb/s,高速为12Mb/s。USB 2.0的传送速率为480Mb/s。USB 3.0的传送速率为5Gb/s。USB总线最大的优点还在于它支持即插即用,并支持热插拔。
               (10)IEEE-1394。IEEE-1394是高速串行外总线,近几年得到广泛应用。IEEE-1394也支持外设热插拔,可为外设提供电源,省去了外设自带的电源,能连接多个不同设备,支持同步和异步数据传输。IEEE-1394由6条信号线组成,其中两条用于传送数据,两条传送控制信号,另外两条传送8~40V容量为1500mA的电源,IEEE-1394总线理论上可接63个设备。IEEE-1394的传送速率从400Mb/s、800Mb/s、1600Mb/s直到3.2Gb/s。
               (11)IEEE-488总线。IEEE-488是并行总线接口标准。微计算机、数字电压表、数码显示器等设备及其他仪器仪表均可用IEEE-488总线连接装配,它按照位并行、字节串行双向异步方式传输信号,连接方式为总线方式,仪器设备不需中介单元直接并联于总线上。总线上最多可连接15台设备。最大传输距离为20m,信号传输速率一般为500KB/s,最大传输速率为1MB/s。

       总线型结构
        总线型拓扑结构如下图(a)所示,其特点为总线型拓扑结构中只有一条双向通路,便于进行广播式传送信息;总线型拓扑结构属于分布式控制,无需中央处理器,故结构比较简单;节点的增、删和位置的变动较容易,变动中不影响网络的正常运行,系统扩充性能好;节点的接口通常采用无源线路,系统可靠性高;设备少,价格低,安装使用方便;由于电气信号通路多,干扰较大,因此对信号的质量要求高。负载重时,线路的利用率较低。网上的信息延迟时间不确定,故障隔离和检测困难。

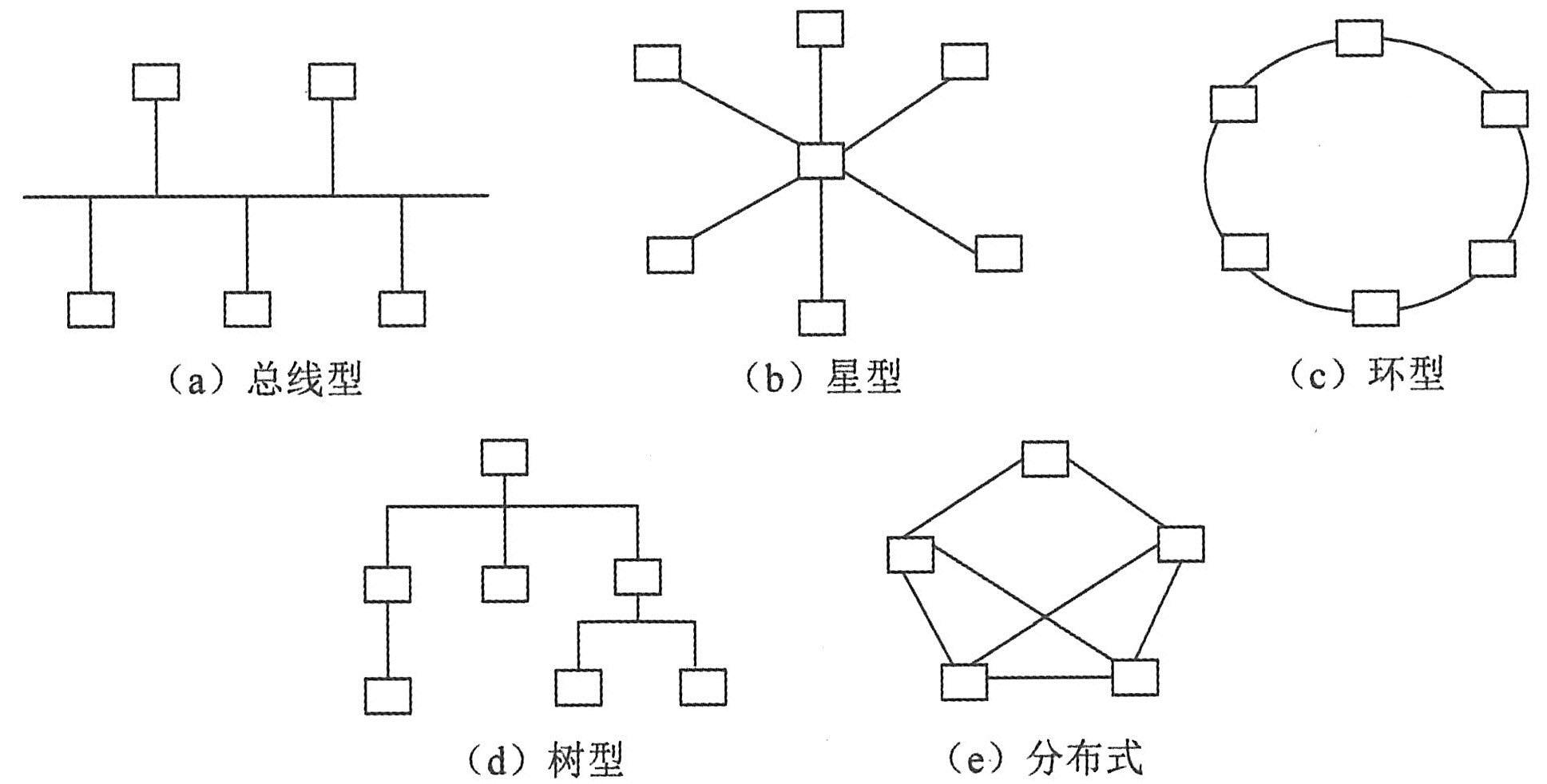

        常用的网络拓扑结构
