免费智能真题库 > 历年试卷 > 系统架构设计师 > 2013年下半年 系统架构设计师 上午试卷 综合知识
  第14题
  知识点:   网络规划与设计   需求分析   安全性   可靠性   可用性   网络安全   网络需求   网络需求分析   综合布线
  关键词:   可靠性分析   可用性   网络安全   需求分析   综合布线   安全   可靠性   网络   需求        章/节:   数据通信与计算机网络


网络需求分析包括网络总体需求分析综合布线需求分析、网络可用性可靠性分析、网络安全性需求分析,此外还需要进行(14)。


  A.  工程造价估算

  B.  工程进度安排

  C.  硬件设备选型

  D.  IP地址分配分析





  第64题    2017年下半年
   44%
在网络规划中,政府内外网之间应该部署网络安全防护设备。在下图中部署的设备A是(64),对设备A的作用描述错误的是(65)。
  第15题    2018年下半年
   40%
如果发送给DHCP客户端的地址已经被其他DHCP客户端使用,客户端会向服务器发送( )信息包拒绝接受已经分配的地址信息。
  第15题    2017年下半年
   52%
某企业通过一台路由器上联总部,下联4个分支结构,设计人员分配给下级机构一个连续的地址空间,采用一个子网或者超网段表示。这样..
   知识点讲解
   · 网络规划与设计    · 需求分析    · 安全性    · 可靠性    · 可用性    · 网络安全    · 网络需求    · 网络需求分析    · 综合布线

       网络规划与设计
        我们在网络建设前都要做一个需求分析工作,否则,网络建立起来就带有盲目性,轻则造成网络资源浪费或网络瓶颈,重则使网络瘫痪,损失无法估量的数据资源。网络建设前的需求分析,就是要规划网络建设所要做的工作。根据用户提出的要求,进行网络的设计。可以这么说,网络建设的好坏、快慢、可持续发展性等,都将取决于网络实施前的规划工作。
        (1)网络的功能要求。任何网络都不可能是一个可以进行各种各样工作的“万能网”,因此,必须针对每一个具体的网络,依据使用要求、实现成本、未来发展、总预算投资等因素仔细地反复推敲,尤其是分析出网络系统要完成的所有功能。
        (2)网络的性能要求。根据对网络系统的相应时间、事物,处理的实时性进行研究,确定系统需要的存储量及备用的存储量。根据网络的工作站权限、容错程度、网络安全性方面的要求等,确定采取何种措施及方案。
        (3)网络运行环境的要求。根据整个局域网运行时所需要的环境要求,确定使用哪种网络操作系统、应用系统以及相应的应用软件和共享资源。
        (4)网络的可扩充性和可维护性要求。如何增加工作站、怎样与其他网络联网、对软件/硬件的升级换代有何要求与限制等,都要在网络设计时加以考虑,以保证网络的可扩充性和可维护性。通常新建网络时都会给这个局域网提出一些有关使用寿命、维护代价等的要求。
        在网络设计方面,主要采用层次式方法。层次式网络设计在互联网组件的通信中引入了3个关键层的概念,分别是核心层、汇聚层和接入层。
        通常将网络中直接面向用户连接或访问网络的部分称为接入层,将位于接入层和核心层之间的部分称为分布层或汇聚层。接入层的目的是允许终端用户连接到网络,因此接入层交换机具有低成本和高端口密度特性。
        汇聚层交换机是多台接入层交换机的汇聚点,它必须能够处理来自接入层设备的所有通信量,并提供到核心层的上行链路,因此汇聚层交换机与接入层交换机比较,需要更高的性能,更少的接口和更高的交换速率。汇聚层是核心层和终端用户接入层的分界面,汇聚层完成了网络访问策略控制、数据包处理、过滤、寻址,以及其他数据处理的任务。
        将网络主干部分称为核心层,核心层的主要目的在于通过高速转发通信,提供优化、可靠的骨干传输结构,因此核心层交换机应拥有更高的可靠性、性能和吞吐量。核心层为网络提供了骨干组件或高速交换组件,在纯粹的分层设计中,核心层只完成数据交换的特殊任务。

       需求分析
        需求分析的方法种类繁多,不过如果按照分解的方式不同,可以很容易地划分出几种大类型:
        (1)结构化分析方法。本节后续内容将详细讨论SA的内容。
        (2)面向对象分析方法。将在9.4节中进行详细介绍。
        (3)面向问题域的分析(Problem Domain Oriented Analysis,PDOA)方法。PDOA更多地强调描述,而少强调建模。它的描述大致分为关注问题域和关注解系统的待求行为这两个方面。问题框架是PDOA的核心元素,是将问题域建模成为一系列相互关联的子域。也可以把问题框架看作是开发上下文图,但不同的是上下文图的建模对象是针对解系统,而问题框架则是针对问题域。也就是说,问题框架的目标就是大量地捕获更多有关问题域的信息。PDOA方法现在还在研究阶段,并未广泛应用。
               业务流程分析
               业务流程分析的目的是了解各个业务流程的过程,明确各个部门之间的业务关系和每个业务处理的意义,为业务流程的合理化改造提供建议,为系统的数据流程变化提供依据。
               业务流程分析的步骤如下:
               (1)通过调查掌握基本情况。
               (2)描述现有业务流程(绘制业务流程图)。
               (3)确认现有业务流程。
               (4)对业务流程进行分析。
               (5)发现问题,提出解决方案。
               (6)提出优化后的业务流程。
               在业务流程图中使用的基本符号如下图所示。

               业务流程图符号
               数据流图
               DFD是结构化分析中的重要方法和工具,是表达系统内数据的流动并通过数据流描述系统功能的一种方法。DFD还可被认为是一个系统模型,在信息系统开发中,一般将它作为需求说明书的组成部分。
               DFD从数据传递和加工的角度,利用图形符号通过逐层细分描述系统内各个部件的功能和数据在它们之间传递的情况,来说明系统所完成的功能。具体来说,DFD的主要作用如下:
               (1)DFD是理解和表达用户需求的工具,是系统分析的手段。由于DFD简明易懂,理解它不需要任何计算机专业知识,因此通过它同客户交流很方便。
               (2)DFD概括地描述了系统的内部逻辑过程,是系统分析结果的表达工具,因而也是系统设计的重要参考资料,是系统设计的起点。
               (3)DFD作为一个存档的文字材料,是进一步修改和充实开发计划的依据。
               在DFD中,通常会出现4种基本符号,分别是数据流、加工、数据存储和外部实体(数据源及数据终点)。数据流是具有名字和流向的数据,在DFD中用标有名字的箭头表示。加工是对数据流的变换,一般用圆圈表示。数据存储是可访问的存储信息,一般用直线段表示。外部实体是位于被建模的系统之外的信息生产者或消费者,是不能由计算机处理的成分,它们分别表明数据处理过程的数据来源及数据去向,用标有名字的方框表示。下图是一个典型的DFD示例。

               办理取款手续的DFD
               为了表达数据处理过程中的数据加工情况,用一个DFD是不够的。稍微复杂的实际问题,在DFD中常常出现十几个甚至几十个加工。这样的DFD看起来很不清楚。层次结构的DFD能很好地解决这一问题。按照系统的层次结构进行逐步分解,并以分层的DFD反映这种结构关系,能清楚地表达整个系统。

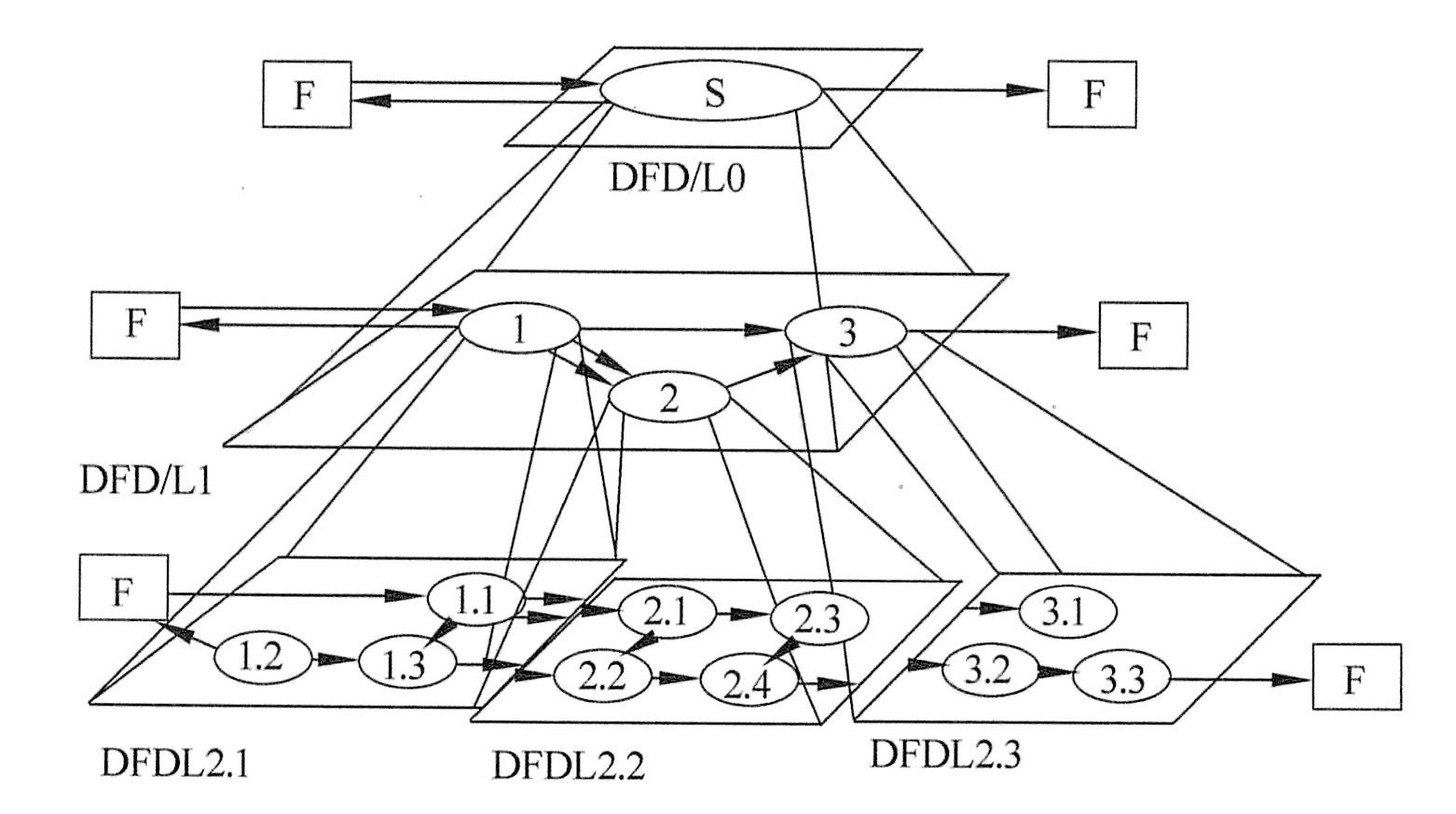

               下图给出分层DFD的示例。数据处理S包括三个子系统1、2、3。顶层下面的第一层DFD为DFD/L1,第二层的DFD/L2.1、DFD/L2.2及DFD/L2.3分别是子系统1、2和3的细化。对任何一层数据流图来说,我们称它的上层图为父图,在它下一层的图则称为子图。

               分层数据流图
               概括地说,画DFD的基本步骤,就是“自顶向下,逐层分解”。检查和修改的原则如下:
               (1)DFD中的所有图形符号只限于前述4种基本图形元素。
               (2)顶层DFD必须包括前述4种基本元素,缺一不可。
               (3)顶层DFD中的数据流必须封闭在外部实体之间。
               (4)每个加工至少有一个输入数据流和一个输出数据流。
               (5)在DFD中,需按层给加工框编号。编号表明了该加工处在哪一层,以及上下层的父图与子图的对应关系。
               (6)规定任何一个数据流子图必须与它上一层的一个加工对应,两者的输入数据流和输出数据流必须一致。此即父图与子图的平衡。
               (7)可以在DFD中加入物质流,帮助用户理解DFD。
               (8)图上每个元素都必须有名字。
               (9)DFD中不可夹带控制流。
               数据字典
               数据字典是关于数据的信息的集合,也就是对DFD中包含的所有元素的定义的集合。DFD和数据字典共同构成系统的逻辑模型。没有DFD,数据字典难以发挥作用;没有数据字典,DFD就不严格。只有把DFD和对DFD中每个元素的精确定义放在一起,才能共同构成系统的规格说明。
               数据字典的设计包括:数据流设计、数据元素字典设计、数据处理字典设计、数据结构字典设计和数据存储设计。这些设计涵盖了数据的采集和范围的确定等信息。在数据字典的每一个词条中应包含以下信息名称、别名或编号、分类、描述、何处使用。
               对加工的描述是数据字典的组成内容之一,常用的加工描述方法有结构化语言、判定树及判定表。
               (1)结构化语言:介于自然语言和形式语言之间的一种半形式语言,在自然语言基础之上加了一些限度,使用有限的词汇和有限的语句来描述加工逻辑。结构化语言是受结构化程序设计思想启发而扩展出来的。结构化程序设计只允许3种基本结构。结构化语言也只允许3种基本语句,即简单的祈使语句、判断语句和循环语句。与程序设计语言的差别在于结构化语言没有严格的语法规定,与自然语言的不同在于它只有极其有限的词汇和语句。结构化语言使用三类词汇:祈使句中的动词、数据字典中定义的名词及某些逻辑表达式中的保留字。
               (2)判定树:若一个动作的执行不只依赖一个条件,而与多个条件有关,那么这项策略的表达就比较复杂。如果用结构化语言的判断语句,就有多重嵌套,层次一多,可读性就会下降。用判定树来表示,可以更直观一些。
               (3)判定表:一些条件较多、在每个条件下取值也较多的判定问题,可以用判定表表示。判定表能清晰地表达复杂的条件组合与应做动作之间的对应关系,判定表的优点是能够简洁、无二义性地描述所有的处理规则。但判定表表示的是静态逻辑,是在某种条件取值组合情况下可能的结果,它不能表达加工的顺序,也不能表达循环结构,因此判定表不能成为一种通用的设计工具。

       安全性
        (1)可用性。可用性评价指标及测量,如下表所示。

        可用性评价指标及测量

        (2)完整性。完整性评价指标及测量,如下表所示。

        完整性评价指标及测量
        (3)保密性。保密性评价指标及测量,如下表所示。

        保密性评价指标及测量


       可靠性
        (1)完备性。完备性评价指标及测量,如下表所示。

        完备性评价指标及测量
        (2)连续性。连续性评价指标及测量,如下表所示。

        连续性评价指标及测量

        (3)稳定性。稳定性评价指标及测量,如下表所示。

        稳定性评价指标及测量
        (4)有效性。有效性评价指标及测量,如下表所示。

        有效性评价指标及测量
        (5)可追溯性。可追溯性评价指标及测量,如下表所示。

        可追溯性评价指标及测量


       可用性
        可用性(Availability)是指合法许可的用户能够及时获取网络信息或服务的特性。例如,网站能够给用户提供正常的网页访问服务,防止拒绝服务攻击。可用性是常受关注的网络信息系统CIA三性之一,其中A代表可用性(Availability)。对于国家关键信息基础设施而言,可用性至关重要,如电力信息系统、电信信息系统等,要求保持业务连续性运行,尽可能避免中断服务。

       网络安全
        随着互联网的飞速发展,网络安全问题已经越来越受到大家广泛的关注,各种病毒花样繁多、层出不穷;系统、程序、软件的安全漏洞越来越多;黑客们通过不正当手段侵入他人电脑,非法获得信息资料,给正常使用互联网的用户带来不可估计的损失。由于目前网络经常受到人为的破坏,因此,网络必须有足够强的安全措施。
               计算机网络的安全问题
               计算机网络安全就其本质而言是网络上的信息安全。从广义上讲,凡是涉及到网络上信息的保密性、完整性、可用性、真实性和可控性的相关技术和理论,都是网络安全的研究领域。简单来讲,网络安全包括:系统不被侵入、数据不丢失以及网络中的计算机不被病毒感染三大方面。完整的网络安全要求:
               .运行系统安全
               .网络上系统信息的安全
               .网络上信息传播的安全
               .网络上信息内容的安全
               网络安全应具有保密性、完整性、可用性、可控性以及可审查性几大特征。网络的安全层次分为物理安全、控制安全、服务安全和协议安全。
                      物理安全
                      物理安全包括:自然灾害、物理损坏、设备故障、意外事故、人为的电磁泄漏、信息泄漏、干扰他人、受他人干扰、乘机而入、痕迹泄露、操作失误、意外疏漏、计算机系统机房环境的安全漏洞等。
                      控制安全
                      控制安全包括:计算机操作系统的安全控制、网络接口模块的安全控制、网络互联设备的安全控制等。
                      服务安全
                      服务安全包括:对等实体认证服务、访问控制服务、数据加密服务、数据完整性服务、数据源点认证服务、禁止否认服务等。
                      TCP/IP协议安全
                      TCP/IP协议安全主要用于解决:TCP/IP协议数据流采用明文传输、源地址欺骗(Source address spoofing)或IP欺骗(IP spoofing)、源路由选择欺骗(Source Routing spoofing)、路由信息协议攻击(RIP Attacks)、鉴别攻击(Authentication Attacks)、TCP序列号欺骗攻击(TCP SYN Flooding Attack)、易欺骗性(Ease of spoofing)等。
                      计算机网络的安全威胁主要表现在:非授权访问、信息泄漏或丢失、破坏数据完整性、拒绝服务攻击、利用网络传播病毒、使用者的人为因素、硬件和网络设计的缺陷、协议和软件自身的缺陷以及网络信息的复杂性等方面。
                      下面介绍一些常见的信息安全技术。
               数据的加密与解密
               随着计算机网络不断渗透到各个领域,密码学的应用也随之扩大。数字签名、身份鉴别等都是由密码学派生出来的新技术和应用。
               在计算机上实现的数据加密,其加密或解密变换是由密钥控制实现的。密钥(Keyword)是用户按照一种密码体制随机选取,它通常是一随机字符串,是控制明文和密文变换的唯一参数。
               密码技术除了提供信息的加密解密外,还提供对信息来源的鉴别、保证信息的完整和不可否认等功能,而这三种功能都是通过数字签名实现。数字签名的原理是将要传送的明文通过一种函数运算(Hash)转换成报文摘要(不同的明文对应不同的报文摘要),报文摘要加密后与明文一起传送给接受方,接受方将接受的明文产生新的报文摘要与发送方的发来报文摘要解密比较,比较结果一致表示明文未被改动,如果不一致表示明文已被篡改。
               数据加密技术是为提高信息系统及数据的安全性和保密性,防止秘密数据被外部破译所采用的主要技术手段之一,也是网络安全的重要技术。
               根据密钥类型不同将现代密码技术分为两类:一类是对称加密(秘密钥匙加密)系统,另一类是公开密钥加密(非对称加密)系统。
               对称钥匙加密系统是加密和解密均采用同一把秘密钥匙,而且通信双方都必须获得这把钥匙,并保持钥匙的秘密。它的安全性依赖于以下两个因素。第一,加密算法必须是足够强的,仅仅基于密文本身去解密信息在实践上是不可能的;第二,加密方法的安全性依赖于密钥的秘密性,而不是算法的秘密性,因此,没有必要确保算法的秘密性,而需要保证密钥的秘密性。对称加密系统的算法实现速度极快。因为算法不需要保密,所以制造商可以开发出低成本的芯片以实现数据加密。这些芯片有着广泛的应用,适合于大规模生产。对称加密系统最大的问题是密钥的分发和管理非常复杂、代价高昂。比如对于具有n个用户的网络,需要n(n-1)/2个密钥,在用户群不是很大的情况下,对称加密系统是有效的。但是对于大型网络,当用户群很大,分布很广时,密钥的分配和保存就成了大问题。对称加密算法另一个缺点是不能实现数字签名。
               公开密钥加密系统采用的加密钥匙(公钥)和解密钥匙(私钥)是不同的。由于加密钥匙是公开的,密钥的分配和管理就很简单,比如对于具有n个用户的网络,仅需要2n个密钥。公开密钥加密系统还能够很容易地实现数字签名。因此,最适合于电子商务应用需要。在实际应用中,公开密钥加密系统并没有完全取代对称密钥加密系统,这是因为公开密钥加密系统是基于尖端的数学难题,计算非常复杂,它的安全性更高,但它的实现速度却远赶不上对称密钥加密系统。在实际应用中可利用二者的各自优点,采用对称加密系统加密文件,采用公开密钥加密系统加密“加密文件”的密钥(会话密钥),这就是混合加密系统,它较好地解决了运算速度问题和密钥分配管理问题。因此,公钥密码体制通常被用来加密关键性的、核心的机密数据,而对称密码体制通常被用来加密大量的数据。
               防火墙技术
               防火墙是指设置在不同网络(如可信任的企业内部网和不可信的公共网)或网络安全域之间的一系列部件的组合,以防止发生不可预测的、潜在破坏性的侵入。实际上,它包含着一对矛盾(或称机制):一方面它限制数据流通,另一方面它又允许数据流通。
               作为内部网络与外部公共网络之间的第一道屏障,防火墙是最先受到人们重视的网络安全产品之一。虽然从理论上看,防火墙处于网络安全的最底层,负责网络间的安全认证与传输,但随着网络安全技术的整体发展和网络应用的不断变化,现代防火墙技术已经逐步走向网络层之外的其他安全层次,不仅要完成传统防火墙的过滤任务,同时还能为各种网络应用提供相应的安全服务。另外还有多种防火墙产品正朝着数据安全与用户认证、防止病毒与黑客侵入等方向发展。
               常见的防火墙主要有数据包过滤型防火墙、应用级网关型防火墙、代理服务型防火墙、复合型防火墙等几种类型。典型的防火墙包括过滤器、链路级网关和应用级网关或代理服务器,如下图所示。
               安装防火墙的作用在于弥补网络服务的脆弱性、控制对网络的存取、集中的安全管理、网络使用情况的记录及统计。但是它仍然有局限性,对于下列情况,它不能防范:绕过防火墙的攻击、来自内部变节者和不经心的用户带来的威胁、变节者或公司内部存在的间谍将数据复制到软盘、传送已感染病毒的软件或文件等。
               在使用防火墙前,应该设计好防火墙的规则。它包括下列内容:防火墙的行为准则(拒绝没有特别允许的任何服务、允许没有特别拒绝的任何服务)、机构的安全策略、费用、系统的组件或构件。

               防火墙的组成
               网络安全协议
               下面介绍几种常见的网络安全协议。
                      SSH (Secure Shell)
                      由芬兰的一家公司开发的。通过使用SSH,可以把所有传输的数据进行加密,抵御“中间人”攻击,而且也能够防止DNS和IP欺骗。由于传输的数据是经过压缩的,所以还可以加快传输的速度。
                      SSH由客户端和服务端的软件组成的。从客户端来看,SSH提供两种级别的安全验证:基于密码的安全验证和基于密匙的安全验证。
                      PKI (Public Key Infrastructure)
                      PKI体系结构采用证书管理公钥,通过第三方的可信机构CA,把用户的公钥和用户的其他标识信息(如名称、E-mail、身份证号等)捆绑在一起,在Internet网上验证用户的身份,PKI体系结构把公钥密码和对称密码结合起来,在Internet网上实现密钥的自动管理,保证网上数据的机密性、完整性。一个典型、完整、有效的PKI应用系统至少应具有:公钥密码证书管理、黑名单的发布和管理、密钥的备份和恢复、自动更新密钥以及自动管理历史密钥等几部分。
                      (1) SET (Secure Electronic Transaction)。
                      SET安全电子交易协议是由美国Visa和MasterCard两大信用卡组织提出的应用于Internet上的以信用卡为基础的电子支付系统协议。它采用公钥密码体制和X.509数字证书标准,主要应用于B to C模式中保障支付信息的安全性。SET协议本身比较复杂,设计比较严格,安全性高,它能保证信息传输的机密性、真实性、完整性和不可否认性。
                      (2) SSL (Secure socket Layer&Security Socket Layer)。
                      安全套接层协议(SSL)是网景(Netscape)公司提出的基于Web应用的安全协议,包括:服务器认证、客户认证(可选)、SSL链路上的数据完整性和SSL链路上的数据保密性。对于电子商务应用来说,使用SSL可保证信息的真实性、完整性和保密性。但由于SSL不对应用层的消息进行数字签名,因此不能提供交易的不可否认性,这是SSL在电子商务中使用的最大不足。

       网络需求
        需求分析的最后工作是考虑网络管理员的需求,包括以下内容。
        (1)局域网功能。对于升级的网络,可以对现有网段划分方式进行改进,形成新的划分方案。对于新建的网络,要和网络管理员一起商量网段的划分方式。
        (2)网络性能。主要考虑的是网络容量和响应时间。
        (3)有效性需求。有效性条件没有固定的模式,通常要对局域网的拓扑结构、网络设备、服务器主机、存储设备、安全设备、机房设备和产品供应商等设定一些选择标准或过滤条件。
        (4)数据备份和容灾中心需求。根据不同的网络工程规模,存在两种建设情况,一种是需要建设复杂的数据中心和容灾备份中心,另一种是仅建立数据备份和容灾机制。
        (5)网络管理需求。网络管理建设要从网络管理目的、网络管理要素、要管理的网络资源、软件资源管理和软件分发、应用管理等几个方面进行调查。
        (6)网络安全需求。安全技术措施包括机房及物理线路安全、网络安全、系统安全、应用安全、安全信任体系等。
        (7)城域网/广域网的选择。可供选择的连接方案有两种,即点对点线路交换服务和分组交换服务。

       网络需求分析
        在组建局域网之前首先要进行需求分析工作,根据用户提出的要求进行网络设计。网络建设的成败很大一部分取决于网络实施前的规划工作。
        1)网络的功能要求
        任何网络都不可能是一个能够满足各项功能需求的"万能网"。因此,必须针对每个具体的网络所要完成的功能,依据使用需求、实现成本、未来发展、总预算投资等因素对网络的组建方案进行认真的设计和推敲。
        2)网络的性能要求
        对网络系统处理的性能进行分析,根据网络的工作站权限、容错程度、网络安全性方面等要求,确定采取何种措施及方案。
        3)网络运行环境的要求
        根据整个局域网运行时所需要的环境要求,确定使用哪种网络操作系统、应用软件和共享资源。
        4)网络的可扩展性和可维护性要求
        如何增加工作站、怎样与其他网络联网、对软件/硬件的升级换代有何要求与限制等,都要在网络设计时加以考虑,以保证网络的可扩展性和可维护性。

       综合布线
        1.概念及相关标准
        综合布线系统(Premises Distribution System,PDS)是楼宇和园区范围内,在统一的传输介质上建立的可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。
        目前在综合布线领域被广泛遵循的标准是EIA/TIA-568A。在此标准中把综合布线系统分为6个子系统:建筑群子系统、设备间子系统、垂直干线子系统、管理子系统、水平子系统和工作区子系统,如下图所示。

        EIA/TIA-568A标准中描述的综合布线系统
        各子系统的功能如下:
        .工作区子系统:实现工作区终端设备与水平子系统之间的连接,由终端设备连接到信息插座的连接线缆组成。工作区常用设备是计算机、网络集散器(Hub或Mau)、电话、报警探头、摄像机、监视器和音响等。
        .水平子系统:实现信息插座和管理子系统(跳线架)间的连接,将用户工作区引至管理子系统:系统中常用的传输介质是4对UTP(非屏蔽双绞线),它能支持大多数现代通信设备。如果需要某些宽带应用时,可以采用光缆。信息出口采用插孔为ISDN8芯(RJ45)的标准插口,每个信息插座都可灵活地运用,并根据实际应用要求可随意更改用途。
        .管理子系统:由交连、互连配线架组成。管理点为连接其他子系统提供连接手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路,使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分为楼层配线架(箱)IDF和总配线架(箱)MDF,IDF可安装在各楼层的干线接线间,MDF一般安装在设备机房。
        .垂直干线子系统:实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接,是建筑物干线电缆的路由。该子系统通常是两个单元之间,特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成,以提供设备间总配线架与干线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。
        .设备子系统:由设备间中的电缆、连接器和有关的支撑硬件组成,作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器(Hub)、网络交换机(Switch)、程控交换机(PBX)、音响输出设备、闭路电视控制装置和报警控制中心等。
        .建筑群子系统:将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上,是结构化布线系统的一部分,支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成,常用介质是光缆。
        2.综合布线系统的范围
        综合布线的范围应根据建筑工程项目范围来定,主要有单幢建筑和建筑群体两种范围。
        .单幢建筑:一般是指在整幢建筑内部敷设的通信线路,还应包括引出建筑物的通信线路。
        .建筑群体:综合布线系统工程范围除包括每幢建筑内的通信线路外,还需包括各幢建筑之间相互连接的通信线路。
        上述范围是从基本建设和工程管理的要求考虑的,与今后的业务管理和维护职责等的划分范围有可能不同。因此,综合布线系统的具体范围应根据网络结构、设备布置和维护办法等因素来划分。
        3.综合布线系统的适用场合和服务对象
        综合布线系统的适用场合和服务对象有以下几类:
        .商业贸易类型:如商务贸易中心、金融机构、高级宾馆饭店、股票证券市场和高级商城大厦等高层建筑。
        .综合办公类型:如政府机关、群众团体、公司总部等办公大厦以及办公、贸易和商业兼有的综合业务楼和租赁大楼。
        .交通运输类型:如航空港、火车站、长途汽车客运枢纽站、江海港区城市公共交通指挥中心等。
        .新闻机构类型:如广播电台、电视台和新闻通信及报社业务楼等。
        .其他重要建筑类型:如医院、急救中心、科学研究机构、高等院校和工业企业及气象中心的高科技业务楼等。
