免费智能真题库 > 历年试卷 > 系统架构设计师 > 2017年下半年 系统架构设计师 上午试卷 综合知识
  第32题
  知识点:   分析模型   活动图   交互图   类图   用例图
  关键词:   分析模型   活动图   架构图   类图   面向对象的分析   用例图   对象   面向对象   用例        章/节:   设计方法


面向对象的分析模型主要由顶层架构图、用例与用例图和(32)构成:设计模型则包含以(33)表示的软件体系机构图、以交互图表示的用例实现图、完整精确的类图、描述复杂对象的(34)和用以描述流程化处理过程的活动图等。


  A.  数据流模型

  B.  领域概念模型

  C.  功能分解图

  D.  功能需求模型





  第27题    2012年下半年
   28%
基于UML的需求分析过程的基本步骤为:利用(27)表示需求;利用(28)表示目标软件系统的总体架构。
  第31题    2016年下半年
   57%
面向对象的分析模型主要由(31)、用例与用例图、领域概念模型构成;设计模型则包含以包图表示的软件体系结构图、以交互图表示的..
  第28题    2012年下半年
   53%
基于UML的需求分析过程的基本步骤为:利用(27)表示需求;利用(28)表示目标软件系统的总体架构。
   知识点讲解
   · 分析模型    · 活动图    · 交互图    · 类图    · 用例图

       分析模型
        9.3.1节从用户的观点对系统进行了用例建模,但获得了用例并不意味着分析的结束,还要对需求进行深入研究,获取关于问题域本质内容的分析模型。分析模型描述系统的基本逻辑结构,展示对象和类如何组成系统(静态模型),以及它们如何保持通信实现系统行为(动态模型)。
        为了使模型独立于具体的开发语言,需要把注意力集中在概念性问题上而不是软件技术问题上,这些技术的起始点就是领域模型。领域模型又称为概念模型或域模型,也就是找到代表那些事物与概念的对象,即概念类。概念类可以从用例模型中获得灵感,经过完善将形成分析模型中的分析类。在迭代开发过程中,每一个用例对应一个类图,描述参与这个用例实现的所有概念类,用例的实现主要通过交互图来表示。
        建立分析模型包括以下基本活动:
        (1)发现领域对象,定义概念类。发现类的方法有很多种,其中最广泛应用的莫过于“名词动词法”。它的主要规则是从名词与名词短语中提取对象与属性;从动词与动词短语中提取操作与关联;而所有格短语通常表明名词应该是属性而不是对象。
        (2)识别对象的属性。属性是描述对象静态特征的一个数据项。可以与用户进行交谈,提出问题来帮助寻找对象的属性。属性是概念类所拥有的特性,从概念建模的角度看,属性越简单越好,要保持属性的简单性,应该做到4个方面:仅定义与系统责任和系统目标有关的属性;使用简单数据类型来定义属性;不使用可由其他属性导出的属性(冗余属性);不为对象关联定义属性。最后,要对属性加以说明,包括名称和解释、数据类型,以及其他的一些要求。
        (3)识别对象的关系,包括建立类的泛化关系、对象的关联关系。理清类之间的层次关系,决定类之间的关系类型,确定关系的多重性和角色的导向性。多重性指定所在类可以实例化的对象数量(重数),即该类的多少个对象在一段特定的时间内可以与另一个类的一个对象相关联;导向性表示可以通过关联从源类导向到目标类,也就是说给定关联一端的对象就能够容易并直接地得到另一端的对象。
        (4)为类添加职责。找到了反映问题域本质的主要概念类,而且还理清它们之间的协作关系之后,我们就可以为这些类添加其相应的职责。类的职责包括两个主要内容,分别是类所维护的知识、类能够执行的行为。可以使用状态图来描述系统中单个对象的行为。
        (5)建立交互图。多个对象的行为通常采用对象交互来表示,UML 2.0提供的交互图有顺序图、交互概览图、通信图和定时图。每种图出于不同视点对行为有不同的表现能力,其中最常用的是顺序图,几乎可以用在任何系统的场合。顺序图的基本元素有对象、参与者、生命线、激活框、消息和消息路线,其中消息是顺序图的灵魂。
        :在整个开发的过程中,分析模型是不断演变的,最初的分析模型主要是围绕着领域知识进行的,对现实的事物进行建模。而后,则不断地加入设计的元素,演变成为运行于计算机上的架构和结构。其演变过程中最主要的变化体现在以下3个方面:
        (1)根据鲁棒分析和交互分析的结果,补充类的属性和操作,不断地细化其内容,更细致地刻化类之间的关联关系,以便体现代码的核心。
        (2)添加许多与计算机实现相关的技术类,以体现系统的实现结构。
        (3)利用分析模式、设计模式对类模型进行优化。

       活动图
        活动图(activity diagram)是一种特殊的状态图,它展现了在系统内从一个活动到另一个活动的流程。活动图专注于系统的动态视图。它对于系统的功能建模特别重要,并强调对象间的控制流程。
        活动图一般包括:活动状态和动作状态、转换和对象。
        用活动图建模的控制流中,会发生一些事情。你可能要对一个设置属性值或返回一些值的表达式求值。你也可能要调用对象上的操作,发送一个消息给对象,甚至创建或销毁对象,这些可执行的原子计算被称作动作状态,因为它们是该系统的状态,每个原子计算都代表一个动作的执行。动作状态不能被分解。动作状态是原子的,也就是说事件可以发生,但动作状态的工作不能被中断。最后,动作状态的工作所占用的执行时间一般被看作是可忽略的。
        活动状态能够进一步被分解,它们的活动由其他的活动图表示。活动状态不是原子的,它们可以被中断。并且,一般来说,还要考虑到它需要花费一段时间来完成。可以把一个动作状态看作一个活动状态的特例。类似地,可以把一个活动状态看作一个组合,它的控制流由其他的活动状态和动作状态组成。
        活动图可以表示分支和汇合。
        当对一个系统的动态方面建模时,通常有两种使用活动图的方式:
        (1)对工作流建模。此时所关注的是与系统进行协作的参与者所观察到的活动。工作流常常位于软件系统的边缘,用于可视化、详述、构造和文档化开发系统所涉及的业务过程。在活动图的这种用法中,对对象流的建模是特别重要的。
        (2)对操作建模。此时是把活动图作为流程图使用,对一个计算的细节部分建模。在活动图的这种用法中,对分文、分叉和汇合状态的建模是特别重要的。用于这种方式的活动图语境包括该操作的参数和它的局部对象。

       交互图
        序列图、通信图、交互概览图和计时图均被称为交互图,它们用于对系统的动态方面进行建模。一张交互图显示的是一个交互,由一组对象和它们之间的关系组成。包含它们之间可能传递的消息。序列图是强调消息时间顺序的交互图;通信图则是强调接收和发送消息的对象的结构组织的交互图。
        交互图用于对一个系统的动态方面建模。在多数情况下,它包括对类、接口、构件和节点的具体的或原型化的实例以及它们之间传递的消息进行建模,所有这些都位于一个表达行为的脚本的语境中。交互图可以单独使用,来可视化、详述、构造和文档化一个特定的对象群体的动态方面,也可以用来对一个用例的特定的控制流进行建模。
        交互图一般包含对象、链和消息。
        (1)序列图。

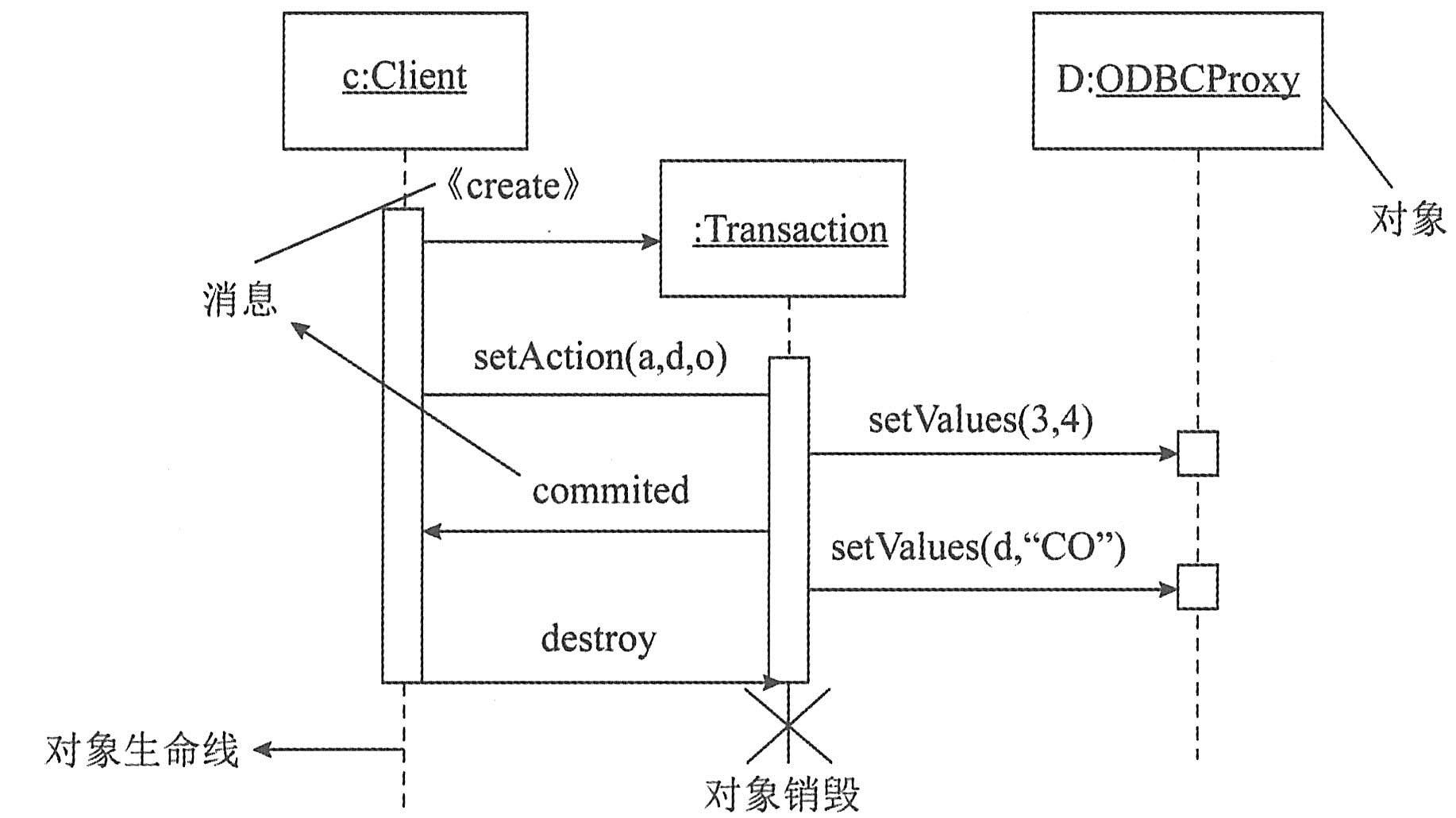

        序列图(sequence diagram)是场景(scenario)的图形化表示,描述了以时间顺序组织的对象之间的交互活动。如下图所示,形成序列图时,首先把参加交互的对象放在图的上方,沿X轴方向排列。通常把发起交互的对象放在左边,较下级对象依次放在右边。然后,把这些对象发送和接收的消息沿Y轴方向按时间顺序从上到下放置。这样,就提供了控制流随时间推移的清晰的可视化轨迹。

        UML序列图
        序列图有两个不同于通信图的特征:
        序列图有对象生命线。对象生命线是一条垂直的虚线,表示一个对象在一段时间内存在。在交互图中出现的大多数对象存在于整个交互过程中,所以,这些对象全都排列在图的顶部,其生命线从图的顶部画到图的底部。但对象也可以在交互过程中创建,它们的生命线从接收到构造型为create的消息时开始。对象也可以在交互过程中撤销,它们的生命线在接收到构造型为destroy的消息时结束(并且给出一个大X的标记表明生命的结束)。
        序列图有控制焦点。控制焦点是一个瘦高的矩形,表示一个对象执行一个动作所经历的时间段,既可以是直接执行,也可以是通过下级过程执行。矩形的顶部表示动作的开始,底部表示动作的结束(可以由一个返回消息来标记)。还可以通过将另一个控制焦点放在它的父控制焦点的右边来显示(由循环、自身操作调用或从另一个对象的回调所引起的)控制焦点的嵌套(其嵌套深度可以任意)。如果想特别精确地表示控制焦点在哪里,也可以在对象的方法被实际执行(并且控制还没传给另一个对象)期间,将那段矩形区域阴影化。
        (2)通信图。
        通信图(communication diagram)强调收发消息的对象的结构组织,在早期的版本中也被称作协作图。通信图强调参加交互的对象的组织。产生一张通信图,首先要将参加交互的对象作为图的顶点。然后,把连接这些对象的链表示为图的弧。最后,用对象发送和接收的消息来修饰这些链。这就提供了在协作对象的结构组织的语境中观察控制流的一个清晰的可视化轨迹。
        通信图有两个不同于序列图的特性:
        通信图有路径。为了指出一个对象如何与另一个对象链接,你可以在链的末端附上一个路径构造型(如构造型local,表示指定对象对发送者而言是局部的)。通常只需要显式地表示以下几种链的路径:local(局部)、parameter(参数)、global(全局),以及self(自身),但不必表示association(关联)。
        通信图有顺序号。为表示消息的时间顺序,可以给消息加一个数字前缀(从1号消息开始),在控制流中,每个新消息的顺序号单调增加(如2、3等)。为了显示嵌套,可使用带小数点的号码(1表示第一个消息;1.1表示嵌套在消息1中的第一个消息;1.2表示嵌套在消息1中的第二个消息;等等)。嵌套可为任意深度。还要注意的是,沿同一个链,可以显示许多消息(可能发自不同的方向),并且每个消息都有唯一的一个顺序号。
        序列图和通信图是同构的,它们之间可以相互转换。
        交互概览图是UML 2.0新增的交互图之一,它描述交互(特别是关注控制流),但是抽象掉了消息和生命线。它使用活动图的表示法。纯粹的交互概览图中所有的活动都是交互发生。另一种新增的、特别适合实时和嵌入式系统建模的交互图称为计时图,计时图关注沿着线性时间轴、生命线内部和生命线之间的条件改变。它描述对象状态随着时间改变的情况,很像示波器,适合分析周期和非周期性任务。

       类图
        类图(class diagram)展现了一组对象、接口、协作和它们之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。类图给出系统的静态设计视图。包含主动类的类图给出了系统的静态进程视图。

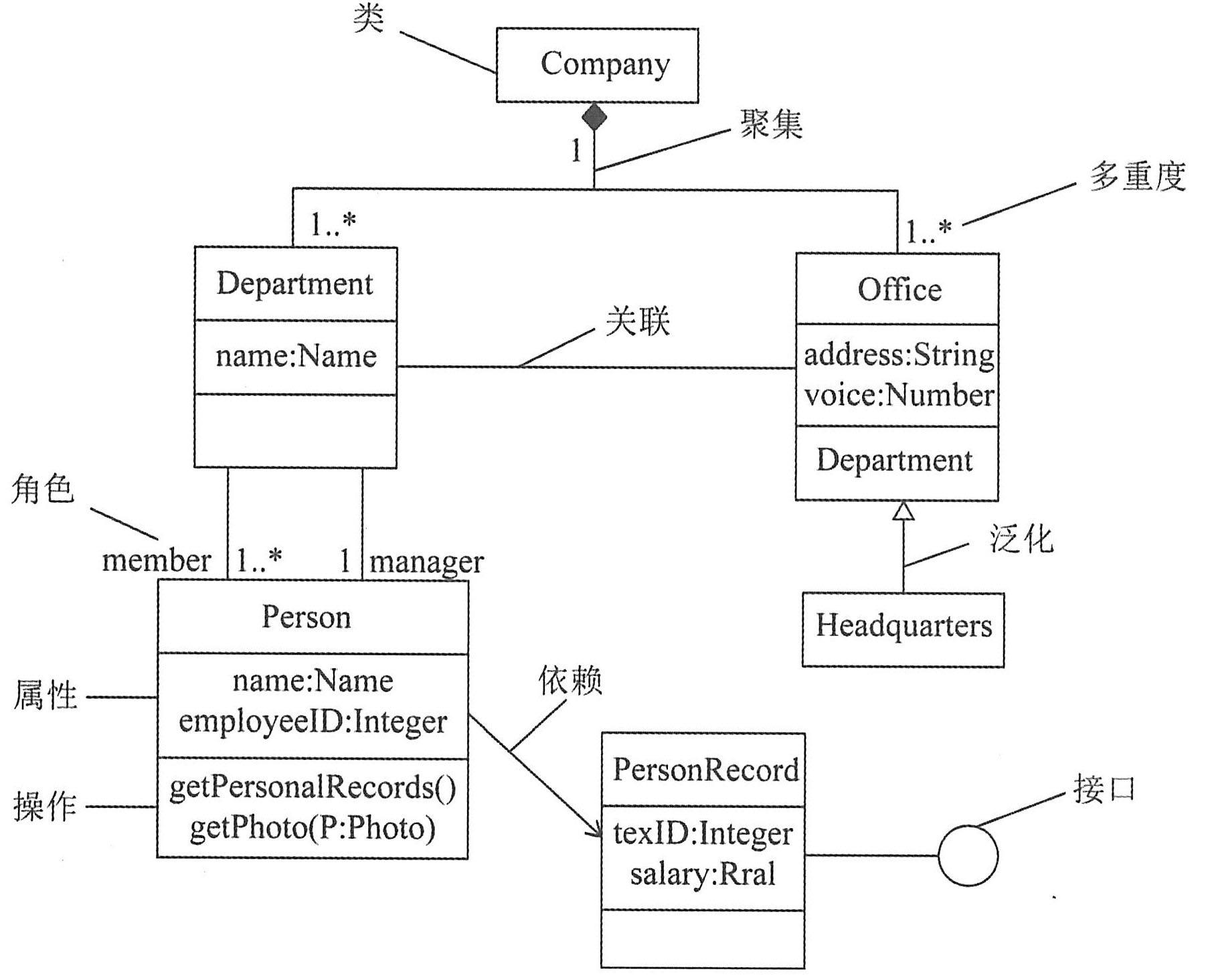

        类图中通常包括下述内容:类;接口;协作;依赖、泛化和关联关系,如下图所示。

        UML类图
        类图中也可以包含注解和约束。类图还可以含有包或子系统,二者都用于把模型元素聚集成更大的组块。
        类图用于对系统的静态设计视图建模。这种视图主要支持系统的功能需求,即系统要提供给最终用户的服务。当对系统的静态设计视图建模时,通常以下述三种方式之一使用类图。
        (1)对系统的词汇建模。
        对系统的词汇建模涉及做出这样的决定:哪些抽象是考虑中的系统的一部分,哪些抽象处于系统边界之外。用类图详细描述这些抽象和它们的职责。
        (2)对简单的协作建模。
        协作是一些共同工作的类、接口和其他元素的群体,该群体提供的一些合作行为强于所有这些元素的行为之和。例如当对分布式系统的事务语义建模时,不能仅仅盯着一个单独的类来推断要发生什么,而要有相互协作的一组类来实现这些语义。用类图对这组类以及它们之间的关系进行可视化和详述。
        (3)对逻辑数据库模式建模。
        将模式看作为数据库的概念设计的蓝图。在很多领域中,要在关系数据库或面向对象数据库中存储永久信息。可以用类图对这些数据库的模式建模。

       用例图
        用例是一种描述系统需求的方法。用例图(use case diagram)展现了一组用例、参与者(Actor)以及它们之间的关系。

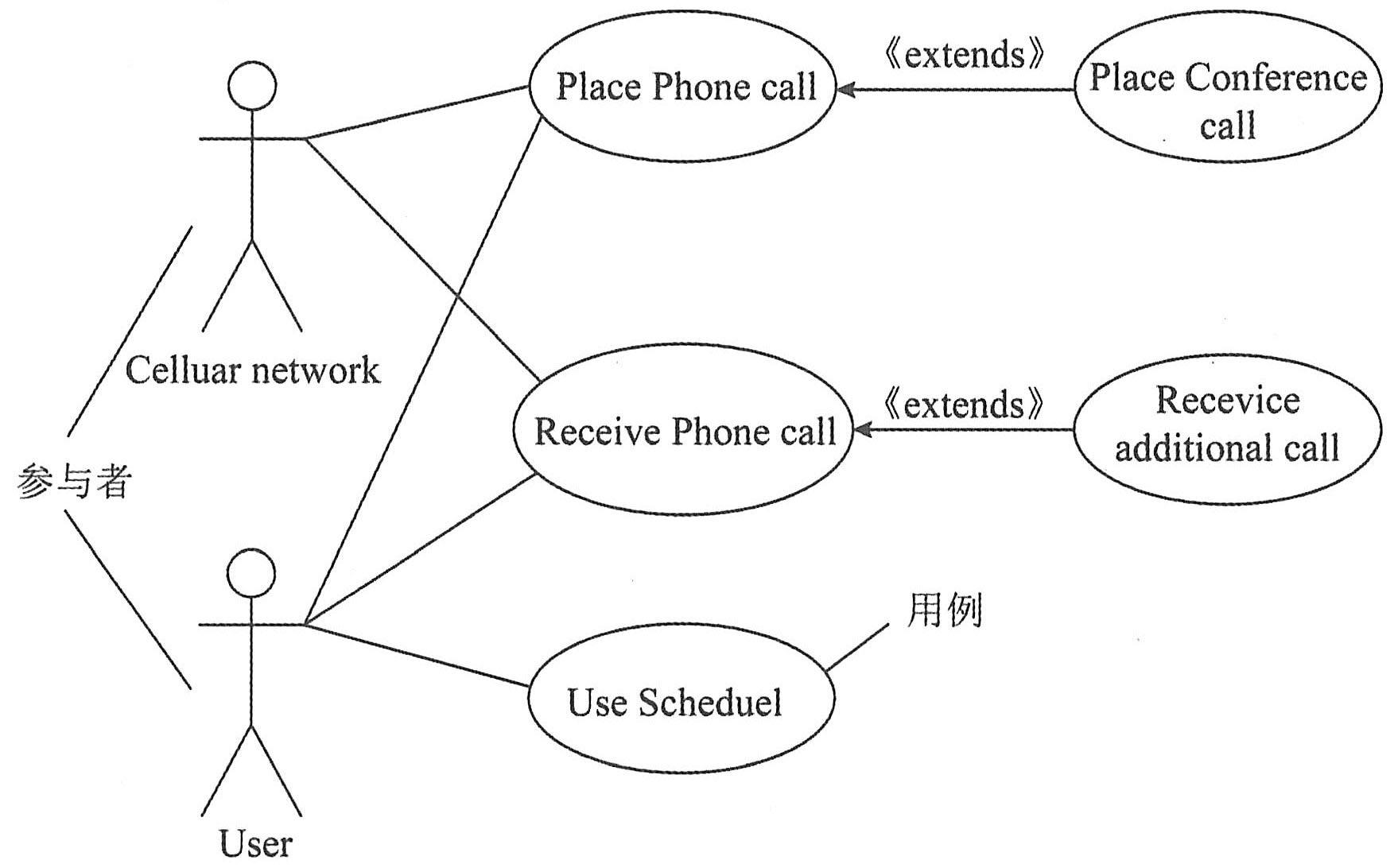

        用例图中通常包含三种元素:用例、参与者、用例之间的关系,如下图所示。

        UML用例图
        参与者是指存在于系统外部并与系统进行交互的任何事物,既可以是使用系统的用户,也可以是其他外部系统和设备等外部实体。
        用例是描述系统的一项功能的一组动作序列,这样的动作序列表示参与者与系统间的交互。
        用例之间通常存在三种关系:包含(include)、扩展(extend)和泛化(generalization)。
        (1)包含关系。当可以从两个或两个以上的用例中提取公共行为时,应该使用包含关系来表示它们。其中被提取出来的公共用例称为抽象用例,而把原始用例称为基本用例或基础用例。当多个用例需要使用同一段事件流时,抽象成为公共用例,可以避免在多个用例中重复地描述这段事件流,也可以防止这段事件流在不同用例中的描述出现不一致。当需要修改这段公共的需求时,也只要修改一个用例,避免同时修改多个用例而产生的不一致和重复性工作。另外,当某个用例的事件流过于复杂时,为了简化用例的描述,也可以将某一段事件流抽象成为一个被包含的用例。
        (2)扩展关系。如果一个用例明显地混合了两种或两种以上的场景,即根据情况可能发生多种分支,则可以将这个用例分为一个基本用例和一个或多个扩展用例。
        (3)泛化关系。当多个用例共同拥有一种类似的结构和行为时,可以将它们的共性抽象成为父用例,其他的用例作为泛化关系中的子用例。在用例的泛化关系中,子用例是父用例的一种特殊形式,子用例继承了父用例所有的结构、行为和关系。
        用例图用于对系统的静态用例视图进行建模。这个视图主要支持系统的行为,即该系统在它的周边环境的语境中所提供的外部可见服务。
        当对系统的静态用例视图建模时,可以用下列两种方式来使用用例图:
        (1)对系统的语境建模。
        对一个系统的语境进行建模,包括围绕整个系统画一条线,并声明有哪些参与者位于系统之外并与系统进行交互。在这里,用例图说明了参与者以及它们所扮演的角色的含义。
        (2)对系统的需求建模。
        对一个系统的需求进行建模,包括说明这个系统应该做什么(从系统外部的一个视点出发),而不考虑系统应该怎样做。在这里,用例图说明了系统想要的行为。通过这种方式,用例图使我们能够把整个系统看作一个黑盒子。你可以观察到系统外部有什么,系统怎样与哪些外部事物相互作用,但却看不到系统内部是如何工作的。
