免费智能真题库 > 历年试卷 > 网络规划设计师 > 2015年下半年 网络规划设计师 上午试卷 综合知识
  第70题
  知识点：   STP配置基础   生成树   网桥
  关键词：   生成树   网桥        章/节：   局域网

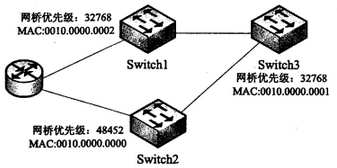

如下图，生成树根网桥选举的结果是（70）。


  A.  switch1将成为根网桥

  B.  switch2将成为根网桥

  C.  switch3将成为根网桥

  D.  switch1和switch2将成为根网桥





  第68题    2014年下半年
   58%
下图所示是一个园区网的一部分，交换机A和B是两台接入层设备，交换机C和D组成核心层，交换机E将服务器群连接至核心层。如图所示，..
  第69题    2014年下半年
   44%
下图所示是一个园区网的一部分，交换机A和B是两台接入层设备，交换机C和D组成核心层，交换机E将服务器群连接至核心层。如图所示，..
  第70题    2013年下半年
   44%
在STP生成树中，断开的链路并不是随意选择的，而是通过设备、接口、链路优先级等决定的。在下图所示的连接方式中，哪条链路是作为..
   知识点讲解
   · STP配置基础    · 生成树    · 网桥

       STP配置基础
        当网络中存在冗余的VLAN中继线路时，就会因网络环路的出现而引起广播风暴，降低网络的可靠性。而STP（Spanning Tree Protocol，生成树协议）正是为克服冗余网络中透明桥接的问题而创建的。STP是一个既能够防止环路，又能够提供冗余线路的第二层管理协议。为了使交换网络正常运行，STP网络上的任何两个终端之间只有一条有效路径。STP使用生成树算法来求解没有环路的最佳路径，使一些备用路径处于阻塞状态。在大型网络中，特别是有多个VLAN的时候，配置STP就很重要了。
        STP是通过在交换机之间传递桥接协议数据单元来相互告知诸如交换机的桥ID、链路性质、根桥ID等信息，以确定根桥、决定哪些端口处于转发状态，哪些端口处于阻断状态，以免引起网络环路。
        根据考试大纲的要求，对于STP协议的配置要求相对较简单，主要是要求掌握利用STP端口权值和路径值完成负载均衡。
               配置VLAN工作模式。
               .服务器模式：vtp server（vtp pruning）。
               .客户端模式：vtp client。
               配置VLAN Trunk端口。
               服务器、客户端两边都要配，对连接Trunk线的端口配置。
               .interface端口名；
               .switchport mode trunk（改变端口的状态）；
               .switchport trunk allowed vlan all（all，可以用具体的VLAN号代替）；
               设置端口权值。
               spanning tree vlan 1 port-priority端口权值（默认值是128）。
               设置路径成本。
               spanning tree vlan 1 cost路径成本。
               配置VLAN。
               只在服务器模式中使用，vlan 2［name vlan2］。
               配置端口，加入相应的VLAN
               服务器、客户端两边都配，根据端口需要。
               .interface端口名；
               .switchport mode access；
               .switchport access vlan vlan名称（将该端口添加到相应的VLAN）。
               下面来看一个实例。两台交换机SwitchA和SwitchB通过Trunk1和Trunk2两条中继链路相连接，其中Trunk1对VLAN1-VLAN3的路径成本是18，对VLAN4-VLAN5的路径成本则是30；而Trunk2则刚好相反，如下图所示。

               STP配置实例
               交换机SwitchA的配置应如下所示（VTP的设置部分略）：


       生成树
        设图G=(V,E)是个连通图，当从图中任一个顶点出发遍历图G时，将边集E(G)分为两个集合，即A(G)和B(G)。其中A(G)是遍历时所经过的边的集合，B(G)是遍历时未经过的边的集合。G1=(V,A)是图G的子图，称子图G1为连通图G的生成树。
        图的生成树不是唯一的。选择不同的存储方式，从不同的顶点出发，可以得到不同的生成树。对于非连通图而言，每个连通分量中的顶点集和遍历时走过的边集一起构成若干棵生成树，把它们称为非连通图的生成树森林。

       网桥
        网桥（Bridge）是一种连接局域网的网络互联设备，工作在数据链路层。网桥具有过滤帧的功能，通过分析帧地址字段，以决定是否把收到的帧转发到另一个网络段上。
        当网桥收到一个帧时，并不是向所有端口转发此帧，而是先检查此帧的源地址和目的地址。如果目的地址和源地址不在同一个网段上，就把帧转发到另一个网段上；若两个地址在同一个网段上，则不转发。网桥的工作原理如下图所示。

        网桥的工作原理
        （1）在上图中，若工作站H1向工作站H2发送以太网帧，因工作站H2与工作站H1在同一个物理网段上，网桥对此帧进行过滤，不转发该帧。
        （2）若工作站H1向工作站H4发送以太网帧，网桥通过查找网桥表知道工作站H4与网桥端口2对应，就将该帧从端口2转发。
        （3）若工作站H1向工作站H7发送以太网帧，而在网桥地址表中未找到关于工作站H7的MAC地址与端口的对应关系，此时，网桥会把这个发往未知目的MAC地址的帧向除发送该帧的源端口外的其他所有端口进行转发。在这种情况下，网桥充当的实际上是集线器的角色，确保没有使信息停止传送。
        网桥工作在MAC子层，只要两个网络MAC子层以上的协议相同，都可以用网桥互联。另外，网桥还可以连接不同传输介质的网络。
        以太网中广泛使用的交换机是一种多端口网桥，每个端口可以连接一个局域网。
