免费智能真题库 > 历年试卷 > 软件设计师 > 2017年下半年 软件设计师 上午试卷 综合知识
  第44题
  知识点:   类图   行为设计模式   业务需求
  关键词:   接口   类图   需求        章/节:   面向对象基础知识

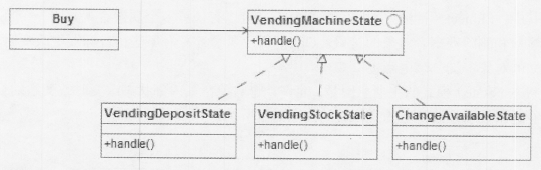

自动售货机根据库存、存放货币量、找零能力、所选项目等不同,在货币存入并进行选择时具有如下行为:交付产品不找零:交付产品找零:存入货币不足而不提供任何产品;库存不足而不提供任何产品。这一业务需求适合采用(44)模式设计实现,其类图如下图所示,其中(45)是客户程序使用的主要接口,可用状态来对其进行配置。此模式为(46),体现的最主要的意图是(47)。


  A.  观察者(Obeserver)

  B.  状态(State)

  C.  策略(Stratehy)

  D.  访问者(Visitor)





  第43题    2009年上半年
   32%
当不适合采用生成子类的方法对己有的类进行扩充时,可以采用(43)设计模式动态地给一个对象添加一些额外的职责;当应用程序由于使..
  第43题    2010年上半年
   25%
下列UML类图表示的是(43)设计模式。关于该设计模式的叙述中,错误的是 (44)。
  第46题    2012年下半年
   36%
每种设计模式都有特定的意图。(44)模式使得一个对象在其内部状态改变时通过调用另一个类中的方法改变其行为,使这个对象看起来如..
   知识点讲解
   · 类图    · 行为设计模式    · 业务需求

       类图
        类图(Class Diagram)展现了一组对象、接口、协作及其之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。
        类图给出了系统的静态设计视图,包含主动类的类图给出了系统的静态进程视图。作为模型管理视图还可以含有包或子系统,二者都用于把模型元素聚集成更大的组块。类图用于对系统的静态视图建模。这种视图主要支持系统的功能需求,即系统要提供给最终用户的服务。当对系统的静态设计建模时,通常以下述3种方式之一使用类图:对系统的词汇建模;对简单的协作建模;对逻辑数据库模式建模。
        作为静态视图的类图可以包含依赖、关联、泛化、组合、实现关系以及注解和约束等。
        (1)依赖关系是两个事物之间的语义关系,其中一个事物发生变化会影响另一个事物的语义。
        (2)关联关系是一种结构关系,它描述了一组对象之间的链接关系。其中有一种特殊类型的关联关系,即聚集关系,它描述了整体与部分的结构关系。
        (3)泛化关系是一种一般—特殊关系,利用这种关系,子类可以共享父类的结构和行为。
        (4)实现关系是类之间的语义关系,其中的一个类制订了另一个类保证执行的契约。实现关系用于两种情况:在接口和实现它们的类或构件之间;在用例和它们的协作之间。
        (5)组合是聚集关系的变种,表示元素间更强的组合关系。各种关系图例如下图所示。

        各种关系图例

       行为设计模式
        行为模式涉及算法和对象间职责的分配。行为模式不仅描述对象或类的模式,还描述它们之间的通信模式。这些模式刻画了在运行时难以跟踪的复杂控制流。它们将你的注意力从控制流转移到对象间的联系方式上来。
        行为类模式使用继承机制在类间分派行为,主要有TemplateMethod和Interpreter两种模式。
        行为对象模式使用对象复合而不是继承。一些行为对象模式描述了一组对等的对象怎样相互协作以完成其中任一个对象都无法单独完成的任务。
        Observer模式定义并保持对象间的依赖关系。典型的Observer的例子就是Smalltalk中的模型/视图/控制器,其中一旦模型的状态发生变化,模型的所有视图都会得到通知。
        其他的行为对象模式常将行为封装在一个对象中,并将请求指派给它。

       业务需求
        网络系统是为一个集体提供服务的,对于该集体内的不同用户,需要收集特定的业务信息,包括以下内容。
        (1)确定结构组织。业务需求的第一步就是获取组织结构图,了解集体中的岗位设置及岗位职责。
        (2)确定关键时间点。对于大型项目,必须制订严格的项目实施计划,确定各个阶段关键的时间点。
        (3)确定网络投资规模。在整个网络的设计和实施中,费用是一个主要考虑的因素。
        (4)确定业务活动。主要通过对业务的分析,形成各类业务的网络需求,主要包括最大用户数、并发用户数、峰值带宽和正常带宽等。
        (5)预测增长率。通过对网络发展趋势的分析,明确网络的伸缩性需求。
        (6)确定网络的可靠性和可用性。网络设计人员在进行需求分析的过程中,首先应获取行业的网络可靠性和可用性标准,并根据标准与用户进行交流,确定特殊的要求。
        (7)确定Web站点和Internet连接。
        (8)确定网络的安全性。
        (9)确定远程接入方式。
