第3题

知识点：路由器网关

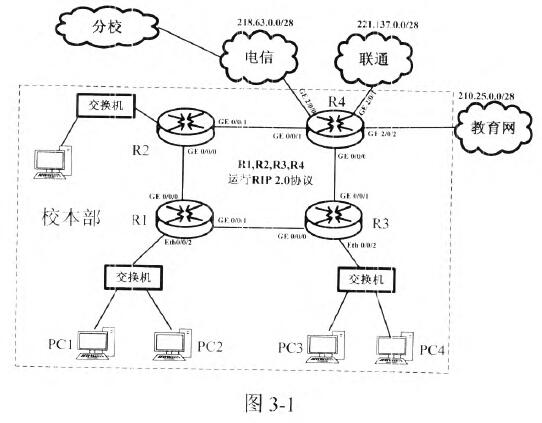

图3-1为某大学的校园网络拓扑，其中出口路由器R4连接了三个ISP网络，分别是电信网络（网关地址218.63.0.1/28）联通网络（网关地址221.137.0.1/28）以及教育网（网关地址210.25.0.1/28 ）。路由器R1、R2、R3、R4在内网一侧运行RIPv2.0协议实现动态路由的生成。

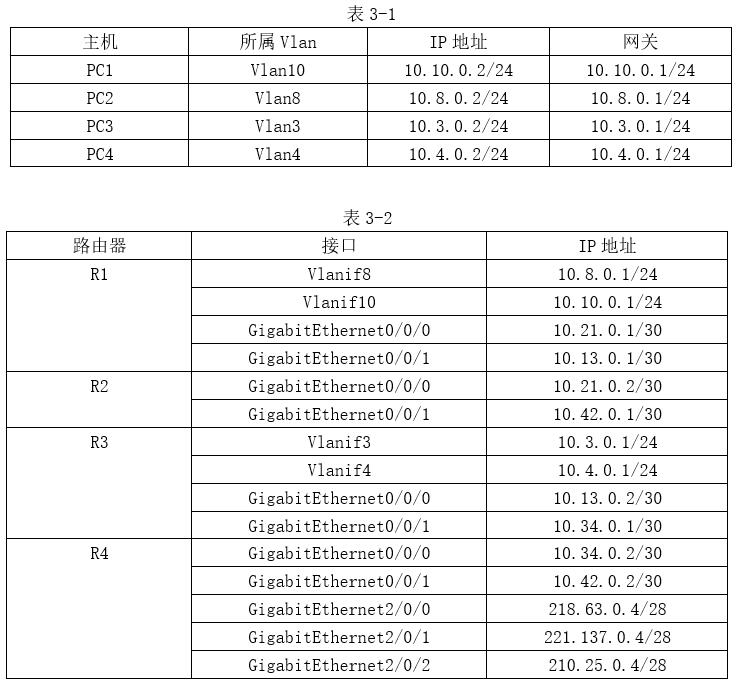

PC机的地址信息如表3-1所示，路由器部分接口地址信息如表3-2所示。

问题：3.1 (2分) 如图3-1所示，校本部与分校之间搭建了IPSec VPN。IPSee的功能可以划分为认证头AH、封装安全负荷ESP以及密钥交换IKE。其中用于数据完整性认证和数据源认证的是(1)。

问题：3.2 (2分)
为R4添加默认路由，实现校园网络接入Internet 的默认出口为电信网络，请将下列命令补充完整。
[R4]iproute-static(2)

问题：3.3 (5分)
在路由器RI上配置RIP协议，请将下列命令补充完整：
[R1]_ (3)
[R1-rip-1]network_ (4)
[R1-ip-1]version2
[R1-rip-1]undo summary
各路由器上均完成了RIP协议的配置，在路由器RI上执行display ip routing-table，由RIP生成的路由信息如下所示：
Destination/Mask Proto Pre Cost Flags NextHop Interface
10.3.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
10.4.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
10.34.0.0/30 RIP 100 1 D 10.13.0.2 GigabitEthernet/0/0/1
10.42.0.0/24 RIP 100 1 D 10.21.0.2 GigabitEthernet/0/0/0
根据以上路由信息可知。下列RIP路由是由（5）路由器通告的：
10.3.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
10.4.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
请问PC 1此时是否可以访问电信网络？为什么？
答:(6)。

问题：3.4 (11分)
图3-1中，要求PCI访问Internet时导向联通网络，禁止PC3在工作日8.00至18.00访问电信网络。
请在下列配置步骤中补全相关命令：
第1步：在路由器R4上创建所需ACL
创建用于PCI策略的ACL：
[R4]acl 2000
[R4-acl-basic -2000] rule 1 permit source(7)
[R4-acl-basic- 2000] quit
创建用于PC3策略的ACL:
[R4] time-range satime(8)working-day
[R4]acl number 3001
[R4-acl-adv-3001] rule deny source (9) destination 218.63.0.0 240.255.255.255 time-range satime
第2步：执行如下命令的作用是(10)。
[R4]trafficlassifer 1
[R4-classifier-1]if-match acl 2000
[R4-classifier-1]quit
[R4]traffic classifier3
[R4-classifier-3]if-match acl 3001
[R4-classifier-3]quit
第3步：在路由器R4上创建流行为并配置重定向
[R4]traffic behavior 1
[R4-bchavior-1]redirect (11) 221.137.0.1
[R4-behavior-1]quit
[R4]traffic behavior 3
[R4-behavior-3] (12)
[R4-behavior-3]quit
第4步:创建流策略，并在接口上应用(仅列出了R4上GigabitEthernet 0/0/0接口的配置)
[R4]traffic policy 1
[R4-trafficpolicy-1]classifier 1(13)
[R4-trafficpolicy-1]classifier 3(14)
[R4-trafficpolicy-1]quit
[R4]interGigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]traffic-policy 1 (15)
[R4-GigabitEthernet0/0/0]quit


知识点讲解
· 路由器 · 网关

路由器

路由器适合于连接复杂的大型网络，它工作在网络层，可以用于连接下面3层执行不同协议的网络，协议的转换由路由器完成，从而可消除网络层协议之间的差别。通过路由器连接的子网在网络层之上必须执行相同的协议。

相比于网桥，路由器的互联能力更强，可以执行复杂的路由选择算法。但路由器处理的信息量比网桥要多，因此处理速度比网桥慢。要注意的是，路由器是具有路由选择功能的网桥，路由器虽然能运行路由选择算法，但它不涉及第三层协议，仍工作在数据链路层。

网关

网关是最复杂的网络互联设备，它用于连接网络层之上执行不同协议的子网，组成异构型的互联网。为了实现异构型设备之间的通信，网关要对不同的传输层、会话层、表示层和应用层协议进行翻译和变换。

由于工作复杂，因此用网关进行网络互联时效率比较低，而且透明性不好。因而网关往往用于针对某种特殊用途的专用连接。有时并不划分路由器和网关，而把网络层及其以上进行协议转换的互联设备统称为网关。
