  第4题
  知识点:   FTP服务   IP地址   DNS   FTP   MAC   语音


某公司的网络拓扑结构如图4-1所示。

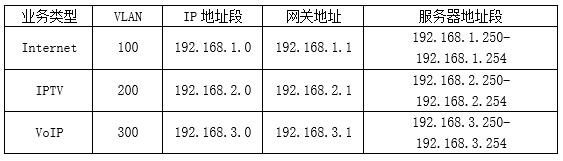

公司管理员对各业务使用的VLAN作如下规划:

为了便于统一管理,避免手工配置,管理员希望各种终端均能够自动获取IP地址语音终端根据其MAC地址为其分配固定的IP地址,同时还需要到FTP服务器10.10.10.1上动态获取启动配置文件configuartion.ini,公司DNS服务器地址为10.10.10.2,所有地址段均路由可达。


问题:4.1   (3分)
公司拥有多种业务,例如Internet. IPTV. VoIP等,不同业务使用不同的IP地址段。为了便于管理,需要根据业务类型对用户进行管理。以便路由器R1能通过不同的VLAN分流不同的业务。
VLAN划分可基于(1)、子网、(2)、协议和策略等多种方法。
本例可采用基于(3)的方法划分VILAN子网。

问题:4.2   (12分)
下面是在SW1上创建DHCP Option模板,并在DHCP Option模板视图下,配置需要为语音客户端IP Phone分配的启动配置文件和获取启动配置文件的文件服务器地址,请将配置代码或注释补充完整。
<HUAWEI> (4)
[HUAWEI] sysname SW1
[SW1](5)option template template1
[SW1-dhcp-option-template-template1] gateway-list(6)//配置网关地址
[SW1-dhcp-option-template-template1] bootfile(7)//获取配置文件
[SW1-dhcp-option-template-template1] next-server(8)//配置获取配置文件地址
[SW1-dhcp-option-template-template1] quit
下面创建地址池,同时为IP Phone 分配固定IP地址以及配置信息。请将配置代码补充完整。
[SW1]ip pool pool3
[SW1-ip-pool-pool3] network(9)mask 255.255.255.0
[SW1-ip-pool-pool3] dns-list(10)
[SW1-ip-pool-pool3] (11)192.168.3.1
[SW1-ip-pool-pool3] excluded-ip-address (12) 192.168.3.254
[SW1-ip-pool-pool3] lease unlimited
[SW1-ip-pool-pool3] static-bind ip-address 192 168.3.2 mac-address (13) option-templale  template1 //使用模板

[SW1-ip-pool-pool3] quit
#在对应VLAN上使能DHCP
[SW1] interface vlanif (14)
[SW1-Vlanif300] (15) select global
[SW1-Vlanif300] quit




   知识点讲解
   · FTP服务    · IP地址    · DNS    · FTP    · MAC    · 语音

       FTP服务
        文件传输协议(File Transfer Protocol, FTP)是在Internet中两个远程计算机之间传送文件的协议。该协议允许用户使用FTP命令对远程计算机中的文件系统进行操作。通过FTP可以传送任意类型、任意大小的文件。Windows Server 2008 R2中IIS 7.5里内置了FTP模块。

       IP地址
        一个IP地址由网络号和主机号两部分组成,由4字节共32位的数字串组成,这4字节通常用小数点分隔。每字节可用十进制表示,如192.46.8.22。IP地址也可以用二进制和十六进制表示。
               IP地址分类
               IP地址分为5类,如下表所示,其中A、B、C类是常用地址。

               Internet的IP地址空间容量

               IP地址除了标识一台主机外,还有几种具有特殊意义的形式。
               (1)本网络的本台主机。若一个IP地址由全0组成,即0.0.0.0,表示在本网络上本台主机,当一台主机在运行引导程序但又不知道其IP地址时使用该地址。
               (2)本网络的某台主机。网络号各位全为"0"的IP地址,表示在这个网络中的特定主机。它用于一个主机向同网络中其他主机发送报文。
               (3)网络地址。主机号各位全为"0"的IP地址标识本网络的网络地址,不分配给任何主机。
               (4)直接广播地址(有时就简称为广播地址)。主机号各位全为"1"的IP地址,不分配给任何主机,它用于将一个分组发送给特定网络上的所有主机,即对全网广播。
               (5)受限(本地)广播地址。受限广播地址是32位全1的IP地址(255.255.255.255)。该地址用于主机配置过程中IP数据报的目的地址,此时,主机可能还不知道它所在网络的网络掩码,甚至连它的IP地址也不知道。在任何情况下,路由器都不转发目的地址为受限的广播地址的数据报,这样的数据报仅出现在本地网络中。
               (6)回送地址(Loopback Address)。A类网络地址127.X.X.X是一个保留地址,用于网络软件测试以及本地进程间的通信。
               如果一个组织不需要接入到因特网上,但需要在其网络上运行TCP/IP协议,最佳选择是使用私网地址,但Internet中路由器一般不转发目标地址为私网地址的数据包。私网地址如下表所示。

               私网IP地址空间
               子网划分和子网掩码
               由于IP地址的分配是以"网络"为单位进行的,如果一个部门拥有256个用户接入Internet,至少应该为该部门分配两个连续的C类网地址。很显然,这种分配制度导致了大量的IP地址资源的浪费。为了提高IP地址的使用效率,可采用借位的方式将一个网络划分为子网:从主机号最高位开始借位变为新的子网号,所剩余的部分仍为主机号。这使得IP地址的结构分为3部分:网络号、子网号和主机号。
               引入子网划分技术后带来了一个重要问题,即主机路由和路由设备如何判断一个给定的IP地址是否已经进行了子网划分,从而能正确地从IP地址中分离出有效的网络标识。通常,将引入子网划分技术前的A、B、C类地址称为有类别(Classful)的IP地址;将引入子网划分技术后的IP地址称为无类别(Classless)的IP地址,并因此引入子网掩码来描述IP地址中关于网络标识和主机号位数的组成情况。
               子网掩码(Subnetmask)通常与IP地址配对出现,其功能是告知主机或路由设备,IP地址的哪一部分代表网络号部分,哪一部分代表主机号部分。子网掩码使用与IP地址相同的编码格式,长32位,由一串1和跟随的一串0组成。子网掩码中的1对应于IP地址中的网络号(net-id)和子网号(subnet-id),而子网掩码中的0对应于IP地址中的主机号(host-id)。要得到网络或子网地址,只需将IP地址和子网掩码按位进行"与"运算即可。
               子网掩码有两种表示方法。
               (1)用点分十进制表示法表示,如256.256.256.0、256.256.256.240等。
               (2)在IP地址后加一个"/网络号和子网号的位数"。例如,210.46.12.58/28就表示该IP地址的网络号(net-id)和子网号(subnet-id)共占用28位,主机号占用32-28=4位,如果用点分十进制表示法表示,则子网掩码为256.256.256.240,其二进制表示为
               11111111 11111111 11111111 11110000
               采用子网掩码是对网络编址的有益补充,但是还存在着一些缺陷,如划分的子网中较小的会浪费许多地址。为了解决这个问题,避免任何可能的地址浪费,就出现了可变长子网掩码(Variable Length Subnetwork Mask, VLSM)的编址方案。VLSM允许一个网络使用不同的网络掩码以适应不同规模的子网要求。

       DNS
        在Internet上,对于众多的以数字表示的一长串IP地址,人们记忆起来是很困难的。为了便于网络地址的分层管理和分配,因而采用了域名管理系统,引入域名的概念。通过为每台主机建立IP地址与域名之间的映射关系,用户在网上可以避开难于记忆的IP地址,而使用域名来唯一标识网上的计算机。
        为了使计算机的域名与其IP地址正确地对应起来,使用户只要输入主机的名称,就可以很快地将其转换成IP地址,在Internet上有许多域名服务器来负责域名到IP地址的转换。从1983年起,Internet开始采用一种树状、层次化的主机命名系统,即域名系统DNS,如下图所示。

        DNS域名系统
        域名系统DNS是一个遍布在Internet上的分布式主机信息数据库系统,采用客户机/服务器的工作模式。域名系统的基本任务是将文字表示的域名,如www.sdfi.edu.cn翻译成IP协议能够理解的IP地址格式,如210.44.128.101,亦称为域名解析。域名解析的工作通常由域名服务器来完成。
        要把计算机接入Internet,必须获得网上唯一的IP地址和对应的域名。按照Internet上的域名管理系统规定,在DNS中,域名采用分层结构,由自底向上所有标记组成的字符串,标记之间用“.”分隔。对于入网的每台计算机都有类似结构的域名,即:
        计算机主机名.机构名.网络名.顶级域名
        同IP地址格式类似,域名的各部分之间也用“.”隔开。一般来说,域名分为三级,其格式为:商标名(或企业名).单位性质代码.国家代码。作为中国国内企业,一般采用:企业名.com. cn的格式。
        一台计算机只能有一个IP地址,但是却可以有多个域名。

       FTP
        文件传输协议(File Transfer Protocol,FTP)用来在计算机之间传输文件。通常,一个用户需要在FTP服务器中进行注册,即建立用户账号,在拥有合法的登录用户名和密码后,才有可能进行有效的FTP连接和登录。FTP在客户端与服务器的内部建立两条TCP连接:一条是控制连接,主要用于传输命令和参数(端口号为21);另一条是数据连接,主要用于传送文件(端口号为20)。

       MAC
        MAC的主要功能是控制对传输介质的访问,MAC与网络的具体拓扑方式以及传输介质的类型有关,主要是介质的访问控制和对信道资源的分配。MAC层还实现帧的寻址和识别,完成帧检测序列产生和检验等功能。

       语音
        在VR系统中,语音的输入、输出也很重要,这就要求虚拟环境能听懂人的语言,并能与人实时交互。而让计算机识别人的语音是相当困难的,因为语音信号和自然语言信号具有多边性和复杂性。例如,连续语音中的词与词之间没有明显的停顿,同一词、同一字的发音受前后词、字的影响,不仅不同人说同一词会有所不同,同一人的发音也会受到心理、生理和环境的影响而有所不同。
        使用人的自然语言作为计算机输入目前存在两个问题,首先是效率问题,为便于计算机理解,输入的语音可能会相当烦琐。其次是正确性问题,计算机理解语音的方法是对比匹配,但没有人的智能。
