连接图用于显示双绞线的详细情况。连接图测试通常是一个布线系统的最基本测试,因而对于3~5类布线系统都要求进行连接图测试。
|
|
|
|
3~5类布线系统都要求对线缆长度进行准确测试。对线缆长度要求如下:基本回路线缆长度不大于94m(包括测试跳线),通道回路线缆长度不大于100m(包括设备跳线和快接式跳线)。
|
|
|
|
由于集肤效应、绝缘损耗、阻抗不匹配、连接电阻等因素,造成信号沿链路传输损失的能量,称为衰减。衰减是针对"基本回路"/"通道回路"信号损失程度的量度。最坏线对的衰减应小于"基本回路"/"通道回路"允许的最大衰减值。
|
|
|
|
电磁波从一个传输回路(主串回路)串入另一个传输回路(被串回路)的现象称为串音,能量从主串回路串入回路时的衰减称为串音衰减。在UTP布线系统中,近端串音为主要的影响因素。布线系统都应通过NEXT衰减的测试,而且NEXT衰减的测试必须从两个方向进行,也就是双向测试。
|
|
|
|
回波损耗(Return Loss,RL)是电缆传输系统的一个重要参数。该参数定义为开始输入给信号传输系统的信号与信号源接收到的反射信号的功率之比。不良连接器、操作不当或不正确的线缆拖拉和安装方式都会使线缆产生变形,从而引起回波损耗问题的发生。
|
|
|
|

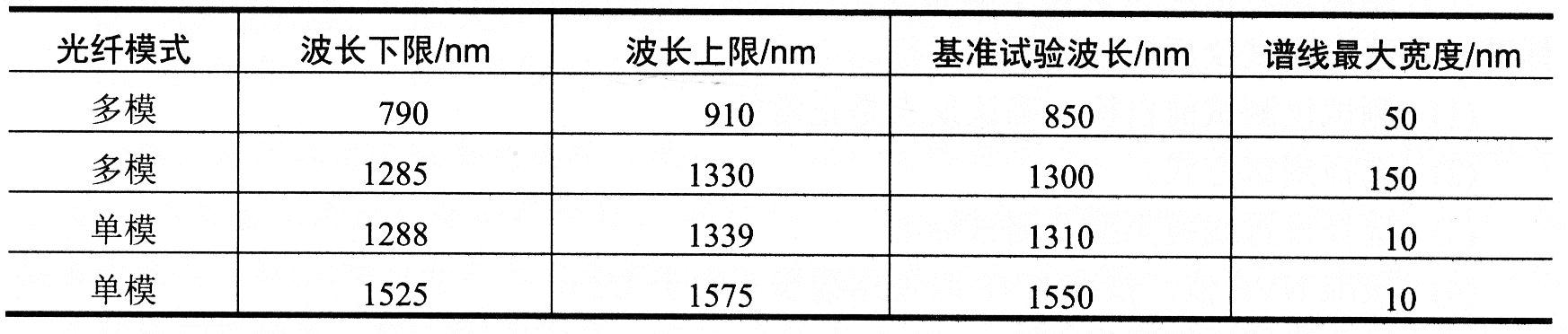

(1)波长窗口参数。综合布线系统光纤波长窗口的各项参数应符合下表的规定。
|
|
|
|
|

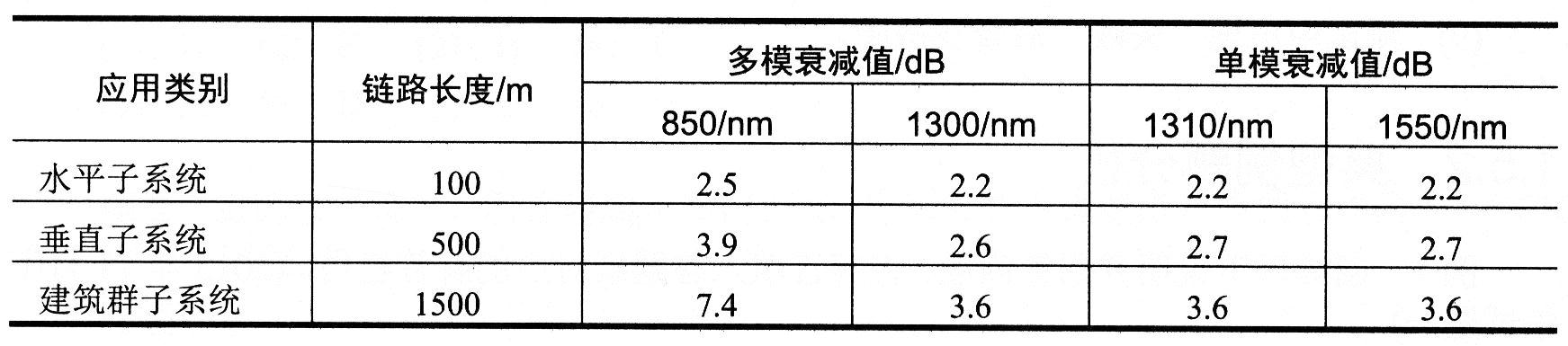

(2)光缆布线链路的最大衰减限值。综合布线系统的光纤布线链路的衰减限值应符合下表的规定。
|
|
|
|
|
(3)光回波损耗限值。综合布线系统光纤布线链路任一接口的光回波损耗限值应符合下表的规定。
|
|
|
|
|
|
(1)测试条件。综合布线最小模式带宽测试现场应无产生严重电火花的电焊、电钻和产生强磁干扰的设备作业,被测综合布线系统必须是无源网络、无源通信设备。
|
|
|
(2)测试温度。综合布线测试现场温度在20~30℃之间,湿度宜在30%~80%之间,由于衰减指标的测试受测试环境温度影响较大,当测试环境温度超出上述范围时,需要按照有关规定对测试标准和测试数据进行修正。
|
|
|
(3)测试仪表。按时域原理设计的测试仪均可用于综合布线现场测试,但测试仪的测量扫描步长要满足近端串扰指标测量精度的基本要求,能够在0~250MHz频率范围内提供各测试参数的标称值和阈值曲线,每测试一条链路时间不应大于25s,且每条链路应具有一定的故障定位诊断能力,即具有自动、连续、单项选择测试的功能。
|
|
|
|
在开始测试之前应该认真了解布线系统的特点、用途,信息点的分布情况,确定测试标准。在选定测试仪后按下述程序进行。
|
|
|
|
|
|
(4)核准NVP值。核准NVP时使用缆长不短于15m。
|
|
|
|
(6)根据要求选择"自动测试"或"单项测试"命令。
|
|
|
|
|
|
