       电子电路设计方法及步骤
知识路径: > 嵌入式系统硬件基础知识 > 电子电路设计 > 电子电路设计基础知识 > 电子电路设计方法及步骤 >
相关知识点:8个

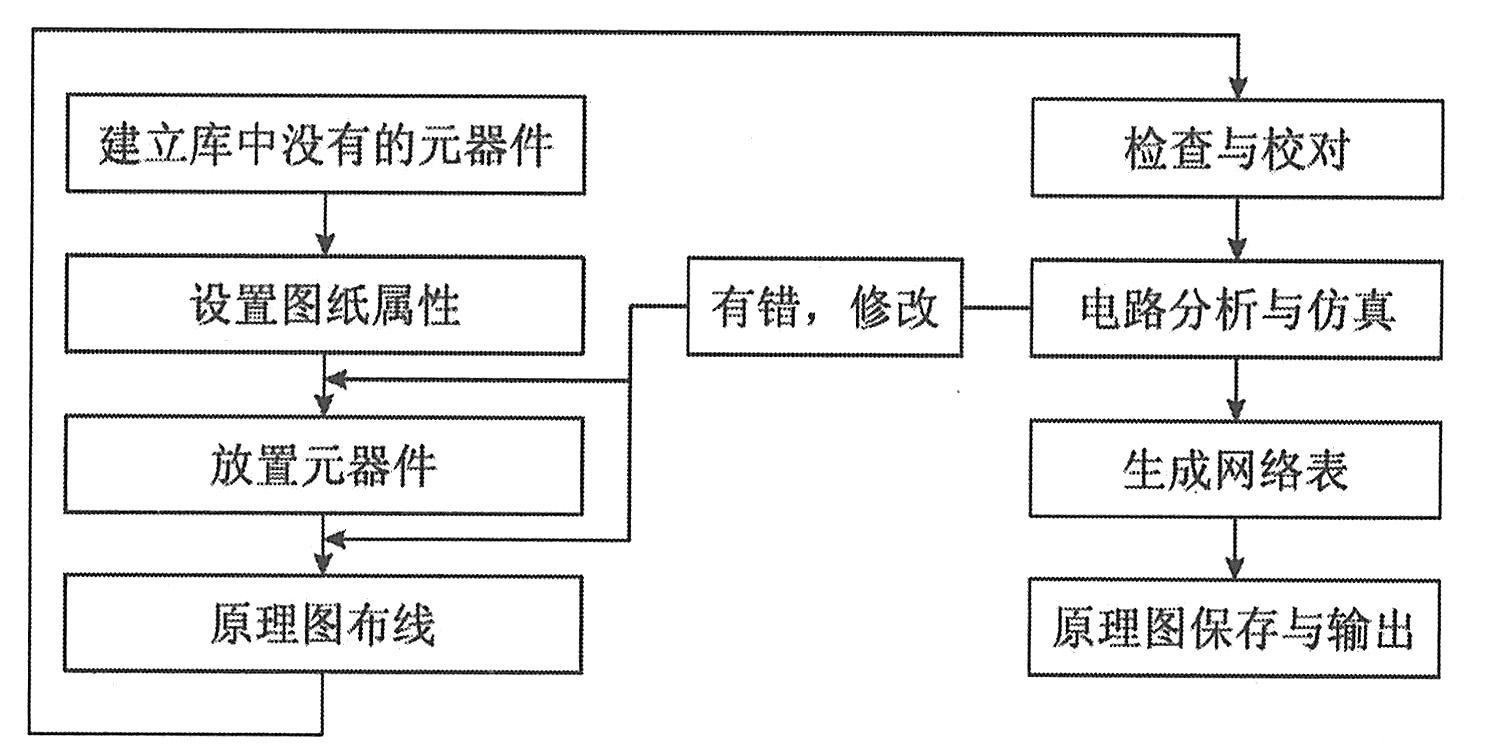

        电子电路设计的第一步是电路原理图设计,设计电子电路是后续步骤的基石。电子电路设计的过程如下图所示。

        原理图设计流程图
        在原理图设计过程中,首先是建立元器件库,其次是元器件布局和布线连接,然后需要进行电路分析与仿真,进而生成网表,最终得到设计完整的原理图。在整个设计过程中,需要不断的检查与校对,以保证各个环节的正确性。
               建立元器件库中没有的元器件
               一般使用的CAD软件都会预置一些常用的电路元器件。但是这些元器件并不一定会满足电路原理图的设计需求,而元器件厂家也不会提供元器件库。因此要想设计原理图,第一步是使用CAD软件,对有关元器件建立元器件库,同时对元器件库中已有但是不满足要求的元器件进行修改。
               一般来说,采用片上系统的设计与传统方式下采用逻辑关系的设计方法并不相同。
               建立元器件的原理图时需要基于实际的元器件,参考元器件的数据手册建立。原理图中的标识要简明清晰,同时保证逻辑上的电气特性与实际数据手册所描述的元器件相符,在进行元器件建库时需要注意以下标准:
               .元器件引脚序号与封装库相应元器件应交序号应当保持一一对应;
               .分立元器件要注意元器件的标号与引脚的对应关系,例如多组绕组电感要注意主次绕阻和同名端的标示及引脚序号对应关系;
               .二脚有极性,如二极管,默认以1表示正极,2表示负极;
               .多脚元器件如晶体管、芯片等,引脚序号应该与封装的引脚序号保持对应关系,且芯片引脚的序号为逆时针逻辑;
               .通常元器件的引线引脚长度为5个单位。
               CAD设置
               根据实际的电路及其复杂程度选择对应的元器件库,设置CAD图示相关属性,配置CAD中设计规则,并建立有关工程。
               放置元器件
               根据设计电路图的需求,将所使用的元器件有选择地放置在合适的位置,并进行修改。同时利用CAD自动编号功能为元器件编号,并选择实际印刷电路所使用的封装。
               原理图的视图要整体清晰,元器件的放置会影响到原理图整体的美观性和可读性。设计合理的原理图会使后续工作的难度与复杂度降低,同时可维护性与可读性增强。
               元器件的放置需要依照主信号流向的方向和规律安排,功能类似或者接近的电路元器件应当摆放在一起,并且符合原理图设计规范。原理图中使用的元器件、表示等要采用国际标准的符号。对于一些特殊情况可以使用非国际标准的符号、标示,但是需要在恰当的位置标注其中含义。
               摆放元器件的时候,如果元器件无法在一张原理图中放置,则需要酌情将原理图分割成多张原理图或者采用“子-母”原理图的方式将原理图进行分割。在这个过程中,所有操作都需要确保原理图的逻辑正确性。
               如果将完成功能相近的元器件摆放在一起时,元器件的方向要一致,字符位号要保持与对应元器件最近距离,整齐划一,方向一致,以达到读图时美观、拓扑结构清晰、电气逻辑规范的效果。
               此外,摆放的元器件要放置在原理图的标准模板框中。统一元器件不能使用不同的符号表示出现在原理图上。有极性的元器件应标识正确、清楚、易识别电感的同名端要标识正确、清楚,同一原理图上的电感的同名端标识要统一。
               原理图连接
               根据原理图需要,将原理图上的各个元器件按照需求设计将对应引脚通过合适的方式进行连接,即可形成完整的原理图。
               通常主功率路线及大电流连线需要加粗表示,其他的信号线则使用细线表示。
               对于原理图中有电气连接的导线是不可以弯曲的,应当以垂直或者平行的线进行表示,尽量减小大幅度的跨接。没有逻辑连接的不可以有电气结点。
               检查校对
               根据系统需求与电路功能对所设计的电路图进行校验,保证原理图符合电器规则,同时布局较为清晰、简明、美观。对元器件、导线位置、连接等进行检查修改。
               电路分析与仿真
               利用CAD软件提供的分析仿真功能或者使用专用行业软件对检录进行分析,分析之后对电路进行仿真,检查电路是否符合需求设计与相关设计指标。
               生成网络表
               使用CAD软件生成原理图的网络表。电路会以结点、元器件和连线组成的网络表示。PCB设计中,布线或者自动布线会依赖这些数据。对于CAD软件,网络表是原理图与印刷电路中间的接口。
               当人工创建网络表时,应根据原理图设计工具的特性,结合原理图设计一同排除错误,保证网络表的正确性和完整性。
               保存与输出
               将设计的电路所在工程存储并提交至版本控制系统中,等待下一步操作或者审阅人员审阅,审阅完成后才可进行输出。
               此外对于电路的原理图来说,还需要及时填写标准模板框中的相关信息,包括:所适用的产品型号、版本号、修改记录、绘制者、修改者、审核者批准者、日期等关键信息。
