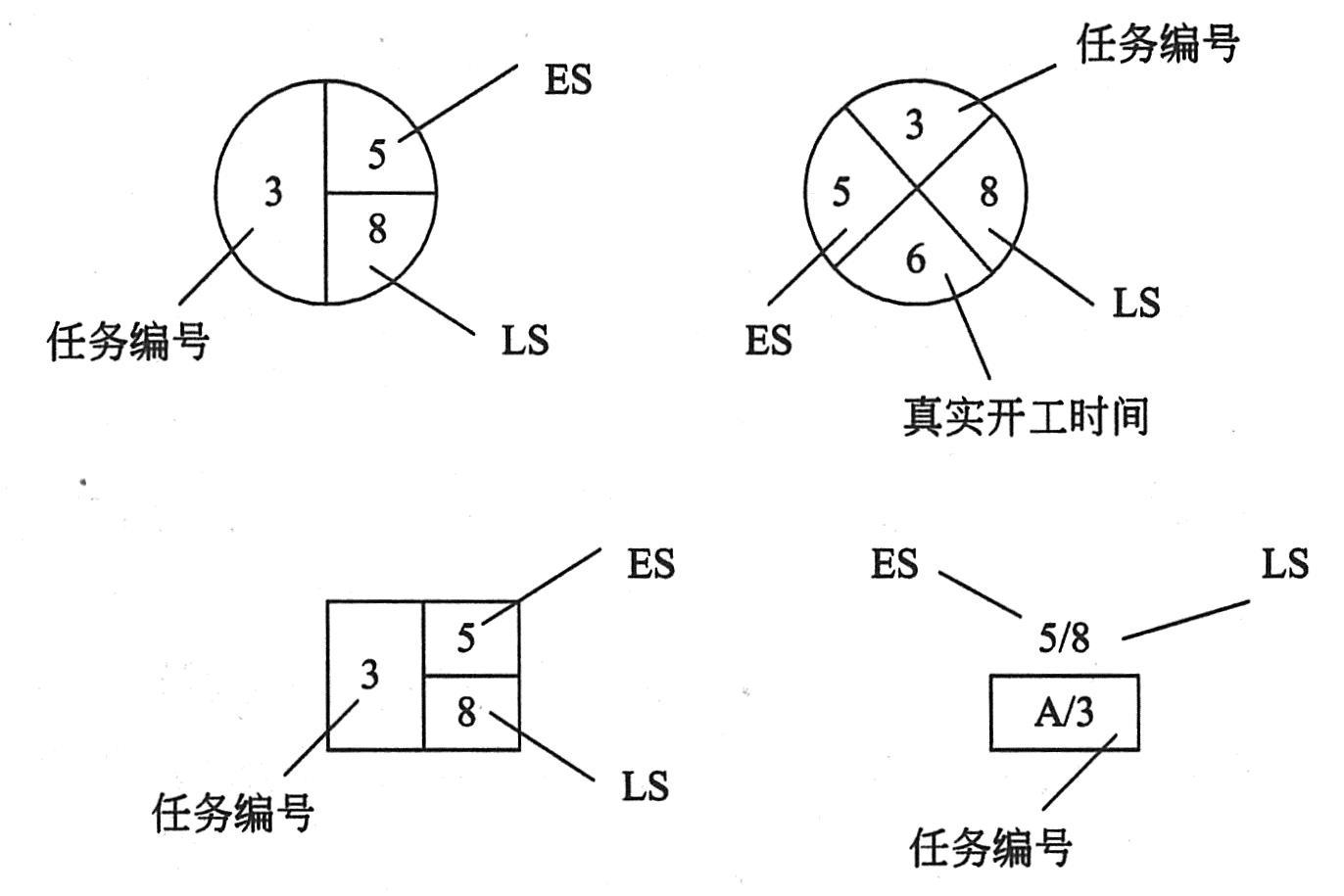

前导图法（Precedence Diagramming Method, PDM）也称为单代号网络图法（Active on the Node, AON），即一种用方格或矩形（节点）表示活动，并用表示依赖关系的箭线将节点连接起来的一种项目网络图的绘制法。在PDM中，每项活动有唯一的活动号，每项活动都注明了预计工期。每个节点的活动有最早开始时间（ES）、最迟开始时间（LS）、最早结束时间（EF）和最迟结束时间（LF）。PDM节点的几种表示方法如下图所示。
|
|
|
|
|
|
|
|
|
|

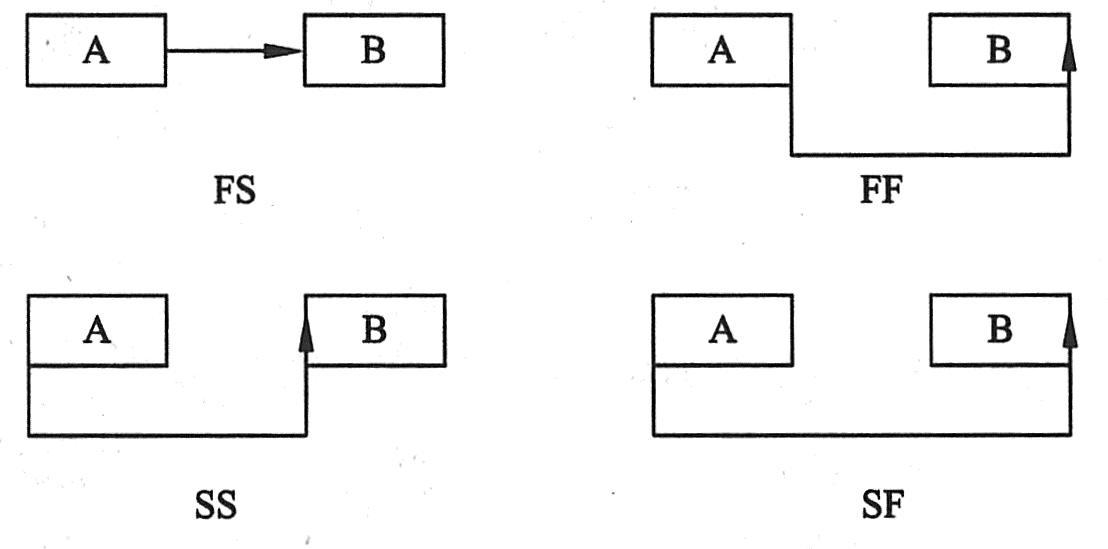

完成对开始（FS）：后一活动的开始要等到前一活动的完成。
|
|
|
|
完成对完成（FF）：后一活动的完成要等到前一活动的完成。
|
|
|
|
开始对开始（SS）：后一活动的开始要等到前一活动的开始。
|
|
|
|
开始对完成（SF）：后一活动的完成要等到前一活动的开始。
|
|
|
|
|
|
|
|
|
|
在PDM图中，完成对开始是最常用的逻辑关系类型。开始对完成关系很少用，通常仅有专门制订进度的工程师才使用。
|
|
|
