水平线子系统完成由接线间到工作区信息出口线路连接的功能。有以下两种走线方式。
|
|
|
|
采用走吊顶的轻型装配式槽形电缆桥架的方案。这种方式适用于大型建筑物,为水平线系统提供机械保护和支持。
|
|
|
装配式槽形电缆桥架是一种闭合式的金属托架,安装在吊顶内,从弱电井引向各个设有信息点的房间。再由预埋在墙内的不同规格的铁管,将线路引到墙上的暗装铁盒内。区域配线架采用槽形电缆桥架直接引至图纸所标注的位置。
|
|
|
综合布线系统的线缆量较大,所以线槽容量的计算很重要。按照标准的线槽设计方法,应根据水平线的外径来确定线槽的容量,即线槽的横截面积=水平线截面积之和×3。
|
|
|
线槽的材料为冷轧合金板,表面可进行相应处理,如镀锌、喷塑和烤漆等。线槽可以根据不同情况选用不同的规格。根据本项目的需要选择的是截面积50(B)mm×100(H)mm,长度2m,重量为3.67kg/m的槽体,配以上盖板宽100mm,长2m,重量为2.20kg/m的线槽和截面积为50(B)mm×50(H)mm,长度2m,重量1.91kg/m的槽体,配以上盖板宽50mm,长度2m重量为0.87kg/m的两种规格的线槽。另外还要使用一种50(B)mm×50(H)mm×123(L)mm,重量为1.29kg/m盖板重量为0.22kg/m的,为保证线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线路路由的弯转自如。
|
|
|
同时为确保线路的安全,应使槽体有良好的接地端。金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接,然后接地。如果不能确定信息出口的准确位置,拉线时可先将线缆盘放在吊顶内的出线口,待具体位置确定后,再引到各信息出口。
|
|
|
|
采用地面预埋塑料板120×20。这种方式适用于大开间的办公间,为以后用户布置信息点留下很大的自由度,可根据实际使用情况来布点。
|
|
|
建议先在地面垫层中预埋隔板,这样强电线路也可以与弱电线路平行配置,这样就可以向每一个用户提供一个包括数据、语音、不间断电源、照明电源出口的集成面板。真正地做到在一个清洁的环境下,实现办公室自动化。
|
|
|
由于地面垫层中可能会有消防等其他系统的线路,所以必须由建筑设计单位,根据管线设计人员提出的要求,综合各系统的实际情况,完成地面线槽路由部分的设计。
|
|
|
线槽容量的计算也应根据水平线的外径来确定,即线槽的横截面积=水平线截面积之和×3。
|
|
|

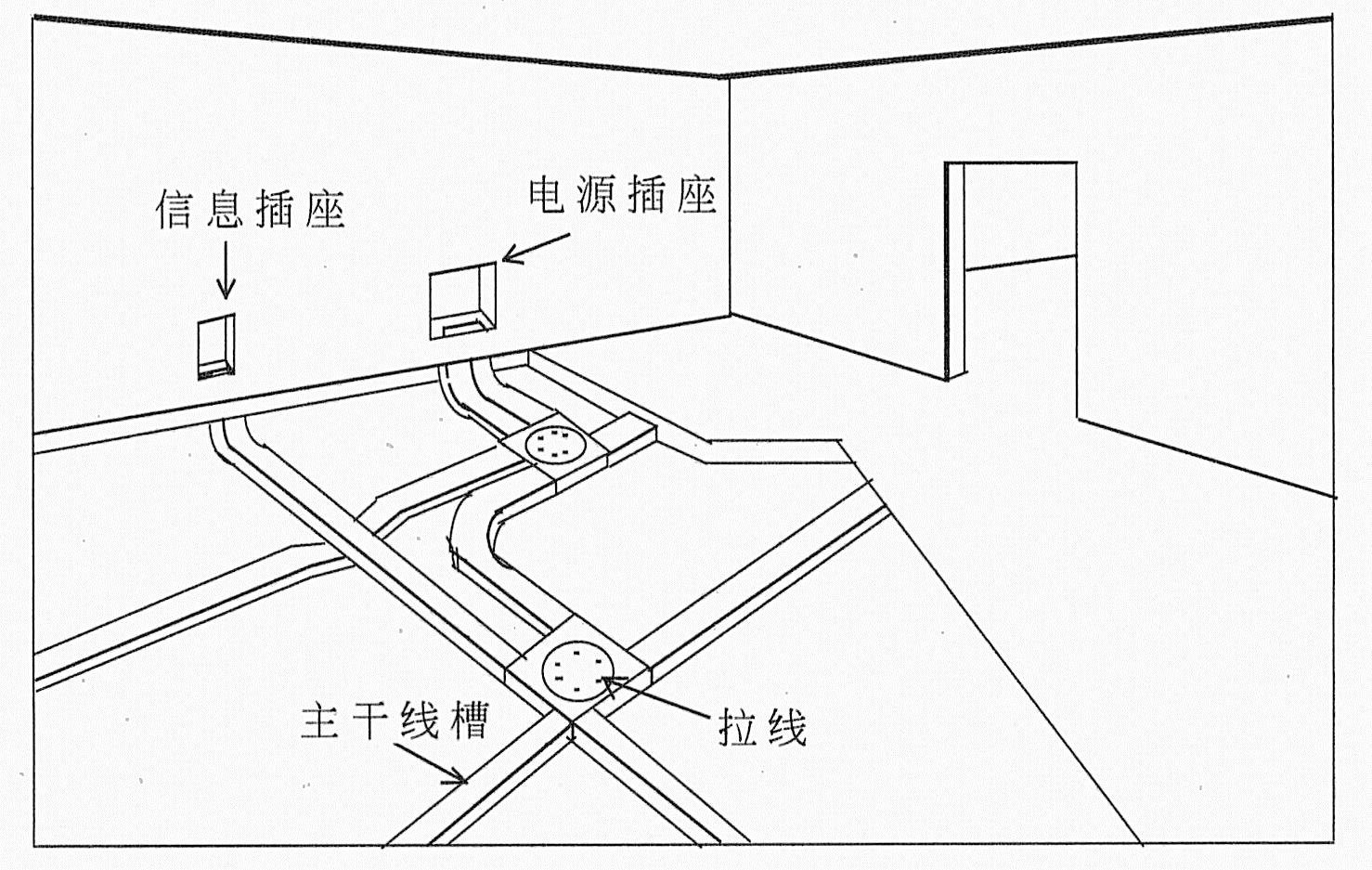

地面线槽也需整体连接,然后接地。地面型信息出口如下图所示。
|
|
|
|
|
