第 1 题

知识点	客户信息管理数据流图信用卡基本功能数据流信息管理

现准备为某银行开发一个信用卡管理系统CCMS，该系统的基本功能为：
1.信用卡申请。非信用卡客户填写信用卡申请表，说明所要申请的信用卡类型及申请者的基本信息，提交CCMS。如果信用卡申请被银行接受，CCMS将记录该客户的基本信息，并发送确认函给该客户，告知客户信用卡的有效期及信贷限额；否则该客户将会收到一封拒绝函。非信用卡客户收到确认函后成为信用卡客户。
2.信用卡激活。信用卡客户向CCMS提交激活请求，用信用卡号和密码激活该信用卡。激活操作结束后，CCMS将激活通知发送给客户，告知客户其信用卡是否被成功激活。
3.信用卡客户信息管理。信用卡客户的个人信息可以在CCMS中进行在线管理。每位信用卡客户可以在线查询和修改个人信息。
4.交易信息查询。信用卡客户使用信用卡进行的每一笔交易都会记录在CCMS中。信用卡客户可以通过CCMS查询并核实其交易信息（包括信用卡交易记录及交易额）。

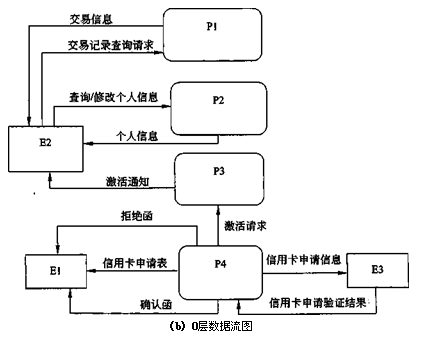

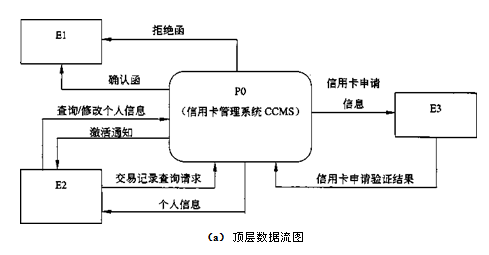

下图（a）和（b）分别给出了该系统的顶层数据流图和0层数据流图的初稿。

问题：1.1 根据说明，将图（a）中的E1〜E3填充完整。

问题：1.2 图（a）中缺少三条数据流，根据说明，分别指出这三条数据流的起点和终点。（注：数据流的起点和终点均采用图中的符号和描述）

问题：1.3 图（b）中有两条数据流是错误的，请指出这两条数据流的名称，并改正。（注：数据流的起点和终点均采用图中的符号和描述）

问题：1.4 根据说明，将图（b）中P1〜P4的处理名称填充完整。

知识点讲解

· 客户信息管理

· 数据流图

· 信用卡

· 基本功能

· 数据流

· 信息管理

客户信息管理

客户信息查询

电子商务系统的客户基本信息管理是一个存储所有客户信息的资料库。按客户的联系方式可分为个人信息和单位信息两个板块。在个人信息板块里详细记录了客户联系人的信息，可以按照最新客户或单位进行排序。个人信息板块记录形式可以让用户一目了然地看到企业所有的客户信息。同时，还建立快捷的链接功能，用户只要点击联系人就可以直接进入个人信息列表，包括编号、姓名、单位、所在部门、地址、电话等个人详细信息；点击客户的单位可以直接进入单位信息列表，包括单位详细名称、简称、地址、员工数量、背景资料、单位特征、建设情况等详细信息。

客户信息查询具有灵活方便的客户信息检索功能：可按客户姓名和公司的名称等客户信息进行模糊查询；帮助销售人员摆脱翻阅大量的客户信息单而难于找到合适客户信息的苦恼，方便快捷地寻找到意向客户的详细信息。

客户信息统计

系统统计管理是指跟踪用户访问情况，对访问情况进行统计分析，生成全面的网络统计报告，从而更好地改进系统服务。具体应包括统计网站类型、访问者IP、浏览器、操作系统、屏幕分辨率、日报表、时段报表、每日访问量、当前排名、访问者来源分析、访问者IP地址分析、地域分析等。下面介绍客户信息统计的主要功能。

（1）支持多用户模式。可同时生成多个统计器，几个网站均可使用，或者用户也可以构建自己的网站计数器。

（2）管理员在线修改，即时生效。管理员能修改统计器的名称等相关静态信息。提供在线人数统计功能，包括目前正在访问本站的人数，以及他们的来源，提供每日访问统计功能，以日为单位统计访问量。

（3）提供总访问量统计功能。提供自网站开通来的所有访问量，主页刷新时计算访问量增加。

（4）提供网站资料分析功能。统计网站类型、访问者IP、浏览器、操作系统、屏幕分析率、日报表、时段报表、每日访问量、当前排名、访问者来源分析、访问者IP地址分析、地域分析等。

（5）提供网站排行榜功能。提供对所有用户网站的一个综合排名，具有相当的决定作用。

（6）支持计数器样式定制，可设置计数器起始值、增长步数、要显示的计数器图片，支持超级管理员删除所有统计器。

客户信息分析

通过对公司的行业背景、建设情况、需求意向以及客户的所在部门、决策力、需求意向等详细信息的进行细化分析，可以迅速寻找到企业的客户源所具有的共性特征，挖掘到潜在客户群，优化企业的人力资源，更加有效地开拓新的市场，开拓新的销售渠道。

数据流图

结构化分析（Structured Analysis，SA）方法是一种面向数据流的需求分析方法，也是一种建模活动。适用于分析大型数据处理系统，是一种简单、实用的方法，现在已经得到广泛的使用。

结构化分析方法的基本思想是自顶向下逐层分解。分解和抽象是人们控制问题复杂性的两种基本手段。对于一个复杂的问题，人们很难一下子考虑问题的所有方面和全部细节，通常可以把一个大问题分解成若干个小问题，每个小问题再分解成若干个更小的问题，经过多次逐层分解，每个最底层的问题都是足够简单，容易解决的，于是复杂的问题也就迎刃而解了。这个过程就是分解的过程。

SA方法的分析结果由以下几部分组成：一套分层的数据流图、一本数据词典、一组小说明（也称加工逻辑说明）、补充材料。

数据流图或称数据流程图（Data Flow Diagram，DFD），是一种便于用户理解、分析系统数据流程的图形工具。它摆脱了系统的物理内容，精确地在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部分。

DFD的基本成份

DFD的基本成份及其图形表示方法如下图所示。

DFD的基本成份

（1）外部实体（外部主体）。外部实体是指存在于软件系统之外的人员或组织，它指出系统所需数据的发源地和系统所产生的数据的归宿地。

（2）加工。加工描述了输入数据流到输出数据流之间的变换，也就是输入数据流经过什么处理后变成了输出数据流。每个加工有一个名字和编号。编号能反映出该加工位于分层DFD中的哪个层次和哪张图中，也能够看出它是哪个加工分解出来的子加工。

（3）数据存储。数据存储用来表示存储的数据，每个数据存储都有一个名字。

（4）数据流。数据流由一组固定成分的数据组成，表示数据的流向。值得注意的是，DFD中描述的是数据流，而不是控制流。除了流向数据存储或从数据存储流出的数据流不必命名外，每个数据流都必须有一个合适的名字，以反映该数据流的含义。

分层数据流图的画法

（1）画系统的输入和输出。把整个软件系统看作一个大的加工，然后根据系统从哪些外部实体接收数据流，以及系统发送数据流到哪些外部实体，就可以画出系统的输入和输出图，这张图称为顶层图。

（2）画系统的内部。将顶层图的加工分解成若干个加工，并用数据流将这些加工连接起来，使得顶层图中的输入数据经过若干个加工处理后变换成顶层图的输出数据流。这张图称为0层图。从一个加工画出一张数据流图的过程实际上就是对这个加工的分解。

可以用下述的方法来确定加工：在数据流的组成或值发生变化的地方应画一个加工，这个加工的功能就是实现这一变化；也可根据系统的功能确定加工。

确定数据流的方法：当用户把若干个数据看作一个整体来处理（这些数据一起到达，一起加工）时，可把这些数据看成一个数据流。

对于一些以后某个时间要使用的数据可以组织成一个数据存储来表示。

（3）画加工的内部。把每个加工看作一个小系统，该加工的输入输出数据流看成小系统的输入输出数据流。于是可以用与画0层图同样的方法画出每个加工的DFD子图。

（4）对第（3）步分解出来的DFD子图中的每个加工，重复第（3）步的分解，直至图中尚未分解的加工都足够简单（也就是说这种加工不必再分解）为止。至此，得到了一套分层数据流图。

对图和加工进行编号

对于一个软件系统，其数据流图可能有许多层，每一层又有许多张图。为了区分不同的加工和不同的DFD子图，应该对每张图和每个加工进行编号，以利于管理。

（1）父图与子图。假设分层数据流图里的某张图（记为图A）中的某个加工可用另一张图（记为图B）来分解，称图A是图B的父图，图B是图A的子图。在一张图中，有些加工需要进一步分解，有些加工则不必分解。因此，如果父图中有n个加工，那么它可以有0～n张子图（这些子图位于同一层），但每张子图都只对应于一张父图。

（2）编号。顶层图只有一张，图中的加工也只有一个，所以不必编号。0层图只有一张，图中的加工号可以分别是0.1，0.2，…或者是1，2，…。子图号就是父图中被分解的加工号。图的加工号由图号、圆点和序号组成。例如，某图中的某加工号为2.4，这个加工分解出来的子图号就是2.4，子图中的加工号分别为2.4.1，2.4.2，…。

应注意的问题如下。

①适当地为数据流、加工、数据存储、外部实体命名，名字应反映该成分的实际含义，避免空洞的名字。

②画数据流而不要画控制流。

③每条数据流的输入或者输出是加工。

④一个加工的输出数据流不应与输入数据流同名，即使它们的组成成分相同。

⑤允许一个加工有多条数据流流向另一个加工，也允许一个加工有两个相同的输出数据流流向两个不同的加工。

⑥保持父图与子图平衡。也就是说，父图中某加工的输入输出数据流必须与它的子图的输入输出数据流在数量和名字上相同。值得注意的是，如果父图的一个输入（或输出）数据流对应于子图中几个输入（或输出）数据流，而子图中组成这些数据流的数据项全体正好是父图中的这一个数据流，那么它们仍然算是平衡的。

⑦在自顶向下的分解过程中，若一个数据存储首次出现时只与一个加工有关，那么这个数据存储应作为这个加工的内部文件而不必画出。

⑧保持数据守恒。也就是说，一个加工所有输出数据流中的数据必须能从该加工的输入数据流中直接获得，或者是通过该加工能产生的数据。

⑨每个加工必须既有输入数据流，又有输出数据流。

⑩在整套数据流图中，每个数据存储必须既有读的数据流，又有写的数据流。但在某一张子图中可能只有读没有写，或者只有写没有读。

信用卡

早期信用卡业务都是利用手工方式进行处理的。伴随计算机等先进技术的逐渐成熟，信用卡业务经过几十年的发展，基本上实现了电子化。信用卡的各项用途和基本功能，是由发卡银行根据社会需要和银行内部承受能力赋予的。信用卡具有下列四项基本功能：

转账结算功能

顾客凭信用卡在指定的商场、饭店购物消费后，所需支付的款项，可以用信用卡签单方式办理支付，这是信用卡最主要的功能。它为社会提供广泛的结算服务，方便持卡人和商家的购销活动，免于支付现金。

储蓄功能

凭信用卡可在同城或异地发卡银行指定的储蓄所办理存取款业务。用信用卡办理存款和取款手续比使用储蓄存折方便，不受存款地点和存款储蓄所的限制，可在开办信用卡业务的城市通存通取，并且凭信用卡支取现金。个人领用信用卡开立存款账户，发卡银行按照同期活期储蓄利率计付利息。

汇兑功能

当持卡人外出旅游、办事，需在外地支取现金时，可在发卡银行办理存款手续，然后凭卡在汇入地银行办理取款手续。在我国，异地支取现金的手续费比照邮政银行，按取款金额的1%收取；异地存入现金的手续费比照中国人民银行结算办法有关汇兑收费的规定，千元以下的按1%收取，千元以上的收费10元，同城范围内存取现金免收手续费。

透支功能

这是信用卡最本质的特点。持卡人凭借信用卡可从发卡人处获得一定的信用，也就是说，持卡人可从发卡人处获取一定额度的贷款或一定的延期付款期限，信用卡这一特点，使其与借记卡区别开来。

基本功能

路由器在网络层对分组信息进行存储转发，实现多个网络互联。因此，路由器应具有以下基本功能。

（1）协议转换。能对网络层及其以下各层的协议进行转换。

（2）路由选择。当分组从互联的网络到达路由器时，路由器能根据分组的目的地址按某种路由策略选择最佳路由，将分组转发出去，并能随网络拓扑的变化，自动调整路由表。

（3）能支持多种协议的路由选择。路由器与协议有关，不同的路由器有不同的路由器协议，支持不同的网络层协议。如果互联的局域网采用了两种不同的协议，一种是TCP/IP协议；另一种是SPX/IPX协议（即Netware的运输层／网络层协议），由于这两种协议有许多不同之处，分布在互联网中的TCP/IP（或SPX/IPX）主机上，只能通过TCP/IP（或SPX/IPX）路由器与其他互联网中的TCP/IP（或SPX/IPX）主机通信，但不能与同一个局域网或其他局域网中的SPX/IPX（或TCP/IP）主机通信。问题产生的原因在于互联网主机之间的通信受到路由器协议的限制。因此，近年来推出了一种多协议路由器，它能支持多种协议，如IP，IPX，X.25及DEC Net协议等，能为不同类型的协议建立和维护不同的路由表。这样利用路由器不仅能连接同构型局域网，还能用它连接局域网和广域网。例如，利用一个多协议路由器来连接以太网、令牌环网、FDDI网、X.25网及DEC Net等，从而使大、中型网络的组建更加方便，并获得较高的性能价格比。但是，由于目前多协议路由器尚未标准化，不同厂家的多协议路由器不一定能协同工作，在选购时应加以注意。

（4）流量控制。路由器不仅具有缓冲区，而且还能控制收发双方数据流量，使两者更加匹配。

（5）分段和组装功能。当多个网络通过路由器互联时，各网络传输的数据分组的大小可能不相同，这就需要路由器对分组进行分段或组装。即路由器能将接收的大分组分段并封装成小分组后转发，或将接收的小分组组装成大分组后转发。如果路由器没有分段组装功能，那么整个互联网就只能按照所允许的某个最短分组进行传输，大大降低了网络的效能。

（6）网络管理功能。路由器是连接多种网络的汇集点，网间信息都要通过它，在这里对网络中的信息流、设备进行监视和管理是比较方便的。因此，高档路由器都配置了网络管理功能，以便提高网络的运行效率、可靠性和可维护性。

数据流

数据流由一组固定成分的数据组成，表示数据的流向。在DFD中，数据流的流向可以有以下几种：从一个加工流向另一个加工；从加工流向数据存储（写）；从数据存储流向加工（读）；从外部实体流向加工（输入）；从加工流向外部实体（输出）。

DFD中的每个数据流用一个定义明确的名字表示。除了流向数据存储或从数据存储流出的数据流不必命名外，每个数据流都必须有一个合适的名字，以反映该数据流的含义。

数据流或者由具体的数据属性（也称为数据结构）构成，或者由其他数据流构成。组合数据流是由其他数据流构成的数据流，它们用于在高层的数据流图中组合相似的数据流，以使数据流图更便于阅读。

控制流是对数据流图的补充，采用虚线表示，是对由触发系统功能的事件进行描述。

另外，一个加工可以有多个输入数据流和多个输出数据流，此时可以加上一些扩充字符符号或图形元素来描述多个数据流之间的关系。如：

（1）星号（*）。星号表示数据流之间存在“与”关系。如果是输入流则表示所有输入数据流全部到达后才能进行加工处理；如果是输出流则表示加工结束将同时产生所有的输出数据流。

（2）加号（+）。加号表示数据流之间存在“或”关系。如果是输入流则表示其中任何一个输入数据流到达后就能进行加工处理；如果是输出流则表示加工处理的结果是至少产生其中一个输出数据流。

（3）异或（⊕）。异或表示数据流之间存在“互斥”关系。如果是输入流则表示当且仅当其中一个输入流到达后才能进行加工处理；如果是输出流则表示加工处理的结果是仅产生这些输出数据流中的一个。

信息管理

管理信息系统是由人、计算机和管理规则等组成，以采集、加工、维护和使用信息为主要功能的人－机系统。例如金融、财会、经营、管理、教育、科研、医疗、人事、档案、物资等各方面都有大量的信息需要及时分析和处理，以便为决策提供依据。虽然在这方面应用中计算公式并不复杂，但数据量极大，在当今信息爆炸的时代，人工已难以胜任这一重任，计算机则成为信息管理的重要工具。该系统一般以数据库管理系统为核心，以其他软件和网络系统为支撑环境，而用户则通过专门的人机交互界面，进行数据的查询、修改等操作，并实现统计分析、规划、决策等功能。在信息管理方面，我们正经历着从单项事务的电子数据处理，向以数据库为基础的管理信息系统，及以数据库、模型库和方法库为基础的决策支持系统发展的过程，并且呈现出系统集成化、结构分布化、信息多元化、功能智能化等趋势。
