2011年下半年下午试卷案例

第 5 题

知识点	C++ 电源建筑类图显示器

【说明】
　已知某公司主要有两大类耗电资产（Asset):计算机（ComputerAsset)和建筑物(Building Asset)。为了节约能源，通过控制各种电源，将可关闭的房灯、计算机显示器等在夜间关闭。

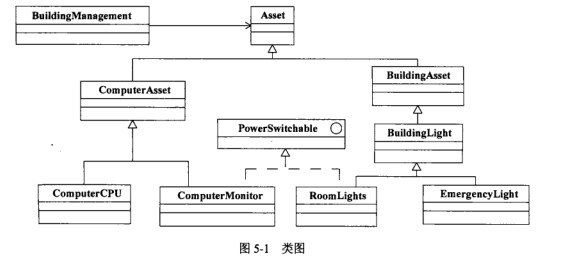

为了实现上述需求，设计了如图5-1所示的类图，并用下面的C++代码加以实现。

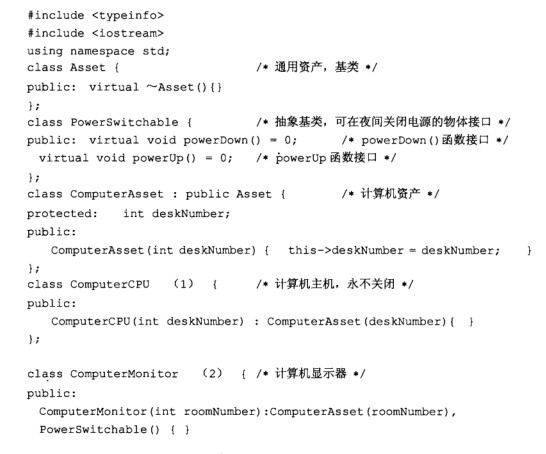

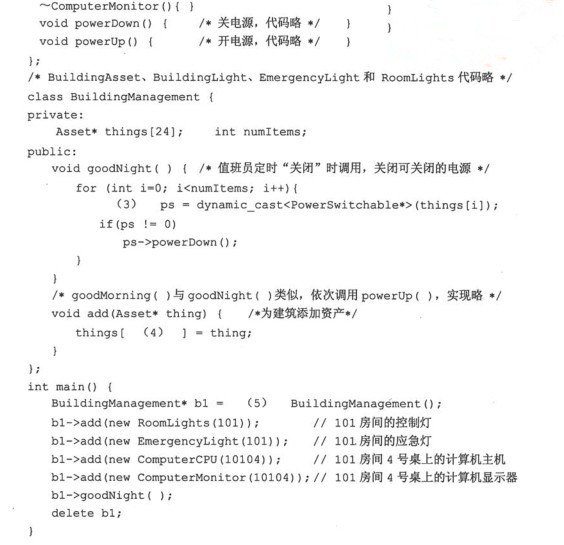

【C++代码】

问题：5.1 阅读说明、图和C++代码，填补C++代码中的空缺(1)〜(5).

知识点讲解

· C++

· 电源

· 建筑

· 类图

· 显示器

C++

C++语言是一种面向对象的强类型语言，由AT&T的Bell实验室于1980年推出。

C++语言是C语言的一个向上兼容的扩充，而不是一种新语言。C++是一种支持多范型的程序设计语言，它既支持面向对象的程序设计，也支持面向过程的程序设计。

C++支持基本的面向对象概念，包括对象、类、方法、消息、子类和继承。C++完全支持多继承，并且通过使用try/throw/catch模式提供了一个完整的异常处理机制。它同时支持静态类型和动态类型，也完全支持多继承，不提供自动的无用存储单元收集，这必须通过程序员来实现，或者通过编程环境提供合适的代码库来予以支持。

电源

（1）设备间内安放计算机主机时，应按照计算机主机电源要求进行工程设计。

（2）设备间内安放程控用户交换机时应按照《工业企业程控用户交换机工程设计规范》CECS09：1989进行工程设计。

（3）设备间、交接间应用可靠的交流220V、50Hz电源供电。

设备间应由可靠交流电源供电，不要用邻近的照明开关来控制这些电源插座，减少偶然断电事故发生。

建筑

在建筑领域，立体显示技术可以给设计专家和工程人员展示设计、装修、美化等各方面的信息，例如使用3D打印机打印建筑模型，这种方法快速、成本低、环保，同时制作精美，完全合乎设计者的要求，能节省大量材料，让使用者能够获得具体细节信息，并在正式施工前完成全部设计工作。

另外，近年来兴起的3D建筑投影也可看作3D技术在建筑领域的一种创新应用，巨幅墙体投影将艺术视频投影到地标性建筑物的外立面，运用不一样的画面转换产生超乎想象的视觉效果。立体的视觉享受、绕梁的听觉感受、炫酷的激光效果会让观众在不知不觉中驻足、欣赏、理解设计人员想要诠释的中心主旨。

类图

类图（class diagram）展现了一组对象、接口、协作和它们之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。类图给出系统的静态设计视图。包含主动类的类图给出了系统的静态进程视图。

类图中通常包括下述内容：类；接口；协作；依赖、泛化和关联关系，如下图所示。

UML类图

类图中也可以包含注解和约束。类图还可以含有包或子系统，二者都用于把模型元素聚集成更大的组块。

类图用于对系统的静态设计视图建模。这种视图主要支持系统的功能需求，即系统要提供给最终用户的服务。当对系统的静态设计视图建模时，通常以下述三种方式之一使用类图。

（1）对系统的词汇建模。

对系统的词汇建模涉及做出这样的决定：哪些抽象是考虑中的系统的一部分，哪些抽象处于系统边界之外。用类图详细描述这些抽象和它们的职责。

（2）对简单的协作建模。

协作是一些共同工作的类、接口和其他元素的群体，该群体提供的一些合作行为强于所有这些元素的行为之和。例如当对分布式系统的事务语义建模时，不能仅仅盯着一个单独的类来推断要发生什么，而要有相互协作的一组类来实现这些语义。用类图对这组类以及它们之间的关系进行可视化和详述。

（3）对逻辑数据库模式建模。

将模式看作为数据库的概念设计的蓝图。在很多领域中，要在关系数据库或面向对象数据库中存储永久信息。可以用类图对这些数据库的模式建模。

显示器

显示器，又称监视器，是计算机的重要输出设备之一。显示器的作用主要有两个：一是在输入时显示从键盘输入的命令或数据；二是在程序运行时将机内的数据转换成比较直观的字符、图形或图像输出，以便及时观察程序执行过程中的必要信息和结果。

按所使用的显示器件分类，有阴极射线管（CRT）显示器、液晶显示器（LCD）和等离子显示器等，其外观样式如下图所示。按所显示的内容分类，有字符显示器、图形显示器和图像显示器三大类。按显示器的颜色可分为单色显示器和彩色显示器。

液晶显示器、等离子显示器、CRT显示器

显示器的大小有14英寸、15英寸、17英寸、21英寸等。分辨率是显示器的一项技术指标，一般用“横向点数×纵向点数”表示，主要有640×480、800×600、1024×768、1280×1024、1600×1280等，分辨率越高，则显示效果越清晰。
