网络实施是在网络设计的基础上，进行设备的购买、安装、调试、培训和系统切换等工作。网络实施包括以下步骤。
|
|
|
|
|
|
安装网络设备之前，需要准备一个工程实施计划，列出需安装的项目、安装费用、安装负责人等，以便控制投资和进度，按进度要求完成安装任务。工程实施计划必须包括网络实施阶段的设备验收、人员培训、系统测试以及网络运行维护等具体事务的处理，必须合理安排工程实施的时间，并充分调动有关人员的积极性。
|
|
|
|
|
|
订购的网络设备到货后，在安装调试之前，必须先进行严格的功能和性能测试，以保证购买的产品能很好地满足用户的需要。
|
|
|
|
|
|
网络系统的工程安装和调试要由专门的技术人员负责。安装项目一般可分为布线系统、网络设备、主机服务器、系统软件、应用软件等几个部分，不同部分应由专门的工程师进行安装调试。
|
|
|
|
|
|
系统安装完毕，要进行系统测试。系统测试是保证网络安全可靠运行的基础。
|
|
|
|
|
|
系统调试完毕后，进入试运行阶段。这一阶段的任务主要是验证系统在功能上、性能上是否达到预期目标，若没有达到，则需要不断调整直至达到用户要求。
|
|
|
|
|
|
系统经过一段时间的试运行，达到稳定可靠的水平，就可以进行系统切换了。系统切换是指从原有人工或计算机系统上迁移到新平台上工作。具体有三种切换方法：双运行方式（两种运行方式同时运行）、逐步替代法（用新系统逐步替代原有的网络系统）和直接切换法（停止旧系统，启动新系统）。显然，这三种方法的可靠性和成本各不相同，应视具体情况而定。
|
|
|
|
|
|
对有关人员的培训是网络建设的重要一环，也是保证业务正常开展的一个重要因素。一个规模大、结构复杂的网络系统往往需要网络管理员来维护网络、协调网络资源的使用。
|
|
|
|
|
|
结构化综合布线系统（SCS）是一种模块化、灵活性极高的建筑物和建筑群内的信息传输系统。它是一种集成化的通用传输系统，利用双绞线或光缆来传输建筑物内的多种信息。
|
|
|
|
在现代化的大型建筑中，除计算机网络系统以外，通常还会有电话系统、楼宇控制系统等各种专业布线系统。传统的做法是：为不同的专业系统配置不同的线缆、插座及接头等不同的布线材料来构成各自的网络；连接这些不同网络的插头、插座及配线架互不兼容，只要变动终端机的位置，就得重新布放新的线缆，安装新的插座。在这种传统的布线方式下，因办公室的重新规划及办公设备的变更而导致的布线系统的变更要耗费大量的金钱和时间，同时，对于布线系统的日常维护和管理、故障的检查和排除都不太方便。
|
|
|
|
为解决传统布线方式中的种种弊端，工业界推出了结构化综合布线系统。SCS将所有的语音、数据、图像及监控设备的布线组合在一套标准的布线系统上，采用统一的线缆、插头、插座及配线架，当终端机的位置需要变动时，只需将其插入新地点的插座上，然后做一些简单的跳线即可，不需要再布放新的线缆，也不需要再安装新的插孔。另外，SCS采用星型结构，系统的管理维护及故障的检查和排除也非常方便。SCS以其高度的灵活性及多元化服务越来越受到人们的重视。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工作区子系统是结构化综合布线系统中将用户的终端设备连接到布线系统的子系统。工作区子系统所包含的硬件包括信息插座、插座盒（或面板）、连接软线以及适配器或连接器等连接附件。
|
|
|
|
工作区是一个独立的需要设置终端设备的区域，它的服务面积一般按5～10m2估算，每个工作区设置一个电话插座和一个计算机插座。信息插座是终端设备与水平子系统连接的接口，8针模块化信息插座是为所有的综合布线系统推荐的标准I/O插座。
|
|
|
|
信息插座的数量一般由使用者的数量决定，如果使用者的数量不能确定，有一些经验值可供参考。根据经验，在办公环境下一般可考虑9m2设置一个工作区，安装一对信息插座（一个接电话，一个接计算机）。但这仅是一个参考，在具体设计和施工过程中，设计单位和用户单位应根据具体情况灵活掌握。
|
|
|
|
|
|
水平布线子系统是结构化综合布线系统中连接用户工作区与布线系统主干的子系统。水平布线子系统由每层配线间至信息插座的配线电缆和工作区用的信息插座等组成。在结构化综合布线系统中，水平布线子系统起着支线的作用，它将所有用户端通过一些连接件连接到配线设备上。
|
|
|
|
水平布线方式受到很多因素的影响，常用的布线方式大致有两种：一种是直接铺设管线方式，它采用星状结构，利用金属线槽或金属管从布线系统的干线接线间或卫星接线间直接引到每个信息点；另一种是线槽管道布线法，通常是在天花板内安装线槽，再用管线从线槽引到每个插座。
|
|
|
|
在新建建筑中，布线系统的设计应在设计大楼的图纸时考虑，并融进大楼的弱电图中，以便在施工过程中暗铺相关的线槽和管线，预留墙面出口，安装插座底盒。
|
|
|
|
|
|
干线子系统是结构化综合布线系统中连接各管理间、设备间的子系统，又称垂直子系统。干线子系统是综合布线系统的骨干，包括以下几个方面。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
综合布线系统的干线可根据距离的远近和用户对传输速率及传输质量的要求，选择大对数双绞线或光缆。一般在楼内的语音通信采用3类的大对数双绞线作为主干；数据通信可以采用高品质的5类双绞线，也可以采用光缆；如果电磁干扰严重，则推荐采用光缆作为数据主干。在做干线子系统的设计时，首先要确定每一层楼的干线需求，总结出整座楼的干线总体需求，确定干线电缆的种类及其大小尺寸，然后确定干线电缆的路由通道。
|
|
|
|
干线的路由通道有两大类，即封闭型和开放型。开放型通道通常是指在建筑物的地址集中安装大型通信设备的场所，如PABX（自动用户小交换机）、大型计算机、计算机网络通信中枢等。
|
|
|
|
|
|
设备间子系统主要用来安放网络关键设备，地位十分重要。并非每一个综合布线系统都有设备间子系统，但在大型建筑物中一般是有的，而且有时还不止一个。设备间子系统中的电话、数据、计算机主机设备及其保安配线设备宜设在一个房内。必要时，也可以分别设置，但程控交换机及计算机主机房距离设备间不宜太远。设备间的位置及大小应根据设备的数量、规模、最佳网络中心等内容综合考虑确定。在设备间子系统的设计和安装过程中，还需要综合考虑配电系统（不间断电源UPS）和安全因素（设备接地等）。
|
|
|
|
|
|
管理子系统是结构化综合布线系统中对布线电缆进行端接及配线管理的子系统。
|
|
|
|
管理子系统通常设置在一幢大楼的中央设备机房和各个楼层的配线间，一般由配线架和相应的跳线组成。通过管理子系统，用户可以在配线架上灵活地更改、增加、转换和扩展线路，而不需要专门的工具或专业的技术人员。正是通过这些功能，结构化综合布线系统才具有传统布线无法比拟的开放性、扩展性和灵活性。
|
|
|
|
|
|
建筑群子系统是结构化综合布线系统中由连接楼群之间的通信传输介质及各种支持设备组成的子系统。建筑群子系统也称为户外子系统，其传输介质除了各种有线手段之外，还包含其他无线通信手段，如微波、无线电通信等。
|
|
|
|
户外电缆在进入大楼时通常在入口处经过一次转接接入户内系统，在转接处可以加上电器保护设备。现代化电话通信系统中的通信线路在进入楼群时一般都考虑这一点，主要是避免因雷击或与高压线接触而给人和设备带来的损失。建筑群子系统的布线方式有以下几种：地下管道敷设方式、直埋沟内敷设方式和架空等。不同方式各有其优缺点。
|
|
|
|
结构化综合布线方面的标准有EIA/TIA 568A和EN 50173，分别是北美和欧洲标准。它们都规定利用铜介质双绞线的特性实现数据链路的平衡传输，只是在抗电磁干扰要求方面有差异。ISO/IEC 11801是1995年由ISO确定的国际标准。我国相关规范如下。
|
|
|
|
◆GB/T 50311－2000《建筑与建筑群综合布线系统工程设计规范》。
|
|
|
|
◆GB/T 50312－2000《建筑与建筑群综合布线系统工程验收规范》。
|
|
|
|
|
|
◆GB 50174－93《电子计算机机房设计规范》。
|
|
|
|
|
|
|
|
在网络布线工程完工且验收合格后，一旦选配的局域网主干设备到货，就进入了网络主干构建阶段。构建从设备安装调试开始，通常由设备供应商派出的技术人员进行。网络管理员的任务是在参加设备安装调试工作的同时尽快熟悉系统构建的操作，并且把好安装调试质量关。
|
|
|
|
|
|
|
|
网络管理员与设备供应商共同打开硬件设备的包装箱，确认其中的设备符合订购要求，确认包装中的内容与装箱单一致，确认设备在运输过程中没有受损，确认所配置的软件、说明书和附件齐备。
|
|
|
|
|
|
网络主干使用的交换机通常都是机架式设备，配备带有风扇的专门机柜。将交换机通过支架安装固定在机柜内。注意：要确认电源插座的电压和设备卡上规定的电压相符，连接好设备电源。
|
|
|
|
|
|
交换机上常见的双绞线通信端口有两种：一种是供直接连接用户设备的直通电缆端口；另一种是供与其他交换机连接的级联端口。线缆用的都是RJ-45插头，安装时要注意看说明书。
|
|
|
|
配备千兆以太网的光纤接口交换机，需要使用不同的千兆以太网接口转换器（GBIC），分别提供对100Base-LX、1000Base-SX和1000Base-LH等单模光纤和多模光纤使用长波／短波激光信号传输的支持。GBIC使用SC（方型接口）类型的光缆插头，光缆另一端使用的插头类型要与所连接的设备匹配。注意：使用光纤跳线时，光纤类型要与GBIC支持的光纤类型匹配。最后根据网络设计方案将交换机网络线缆连接好。
|
|
|
|
|
|
交换机通常都提供一个串行接口，网络管理员可以通过该接口连接计算机终端设备，监控、配置、调试和管理交换机。通常，技术人员通过交换机配件中提供的转换线缆，将一台笔记本电脑或台式计算机连接到交换机上标识为控制台的串行口，在用作控制台的计算机上启动终端仿真程序。这种管理方式的优点在于无论交换机是否与网络连通，都可以通过计算机进行配置管理操作。
|
|
|
|
|
|
在上述准备工作完成后，可以打开交换机电源开关，观察加电自检。通常加电后交换机所有端口的指示灯都闪亮，然后按照设备内置的程序进行硬件检测。在检测时各种指示灯会不断地变化状态，报告检测的进展情况。同时在控制台计算机屏幕上有文字显示。设备加电自检后显示的具体内容随设备的不同而各异，需要仔细阅读说明书。如果一切与说明书所示的情况一样，则表示加电自检通过。
|
|
|
|
|
|
在完成了局域网主干设备的安装调试，设备自检正常，网络线缆连接完毕后，就进入了网络主干设备参数配置阶段。对于一个仅用于小型办公室环境的简单局域网来说，如果数据通信仅限于第2层交换，接入层交换机又没有需要上连的主干交换机，设备提供的默认参数往往就可以满足联网要求，将入网设备连接到交换机的端口后，局域网就可以立即开始工作了。
|
|
|
|
但是，对于一个具有多个层次且结构复杂的局域网而言，必须在完成对所有构成网络主干的交换机的系统参数配置后，局域网才能够正常工作。
|
|
|
|
通常在进行网络主干设备配置前，应该制订一个计划，并且将计划以文档形式确认下来，画出网络布局示意图。在计划中，应该对各个设备的名称、访问密码、设备地址、设备模块和网络接口配置、设备链路的使用、设备上运行的网络协议和网络管理工作站等做出规定。
|
|
|
|
进行交换机的参数配置通常有两种途径：通过与交换机控制台端口连接的计算机作为本地控制台进行配置和通过网络登录作为远程控制台进行配置。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

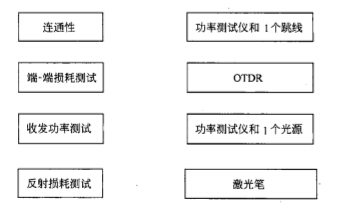

在布线实施的过程中，施工部门必须对所安装的线缆系统进行相关标准的测试，以保证质量的可靠性。
|
|
|
