无论是工业4.0、工业互联网、还是“中国制造2025”，其实质都是以信息物理系统为核心，通过信息化与生产设备等物理实体的深度融合，实现智能制造的生产模式。对企业来讲，将那些贵重的数控设备、机器人、自动化生产线等数字化设备，通过DNC/MDC的机床联网、数据采集、大数据分析、可视化展现、智能决策等功能，实现数字化生产设备的分布式网络化通信、程序集中管理、设备状态的实时监控等，就是信息物理系统在制造企业中最典型的体现。
|
|
|
|
DNC是Distributed Numerical Control的简称，意为分布式数字控制，国内一般统称为机床联网。DNC系统通过一台服务器可实现对所有数控设备的双向并发通信，支持Fanuc、Siemens、Heidenhain等上百种控制系统，兼容RS232、422、485、TCP/IP、无线等各类通信方式，具有远程通信、强制上传等常见功能，将数控设备纳入整个IT系统进行集群化管理。
|
|
|
|

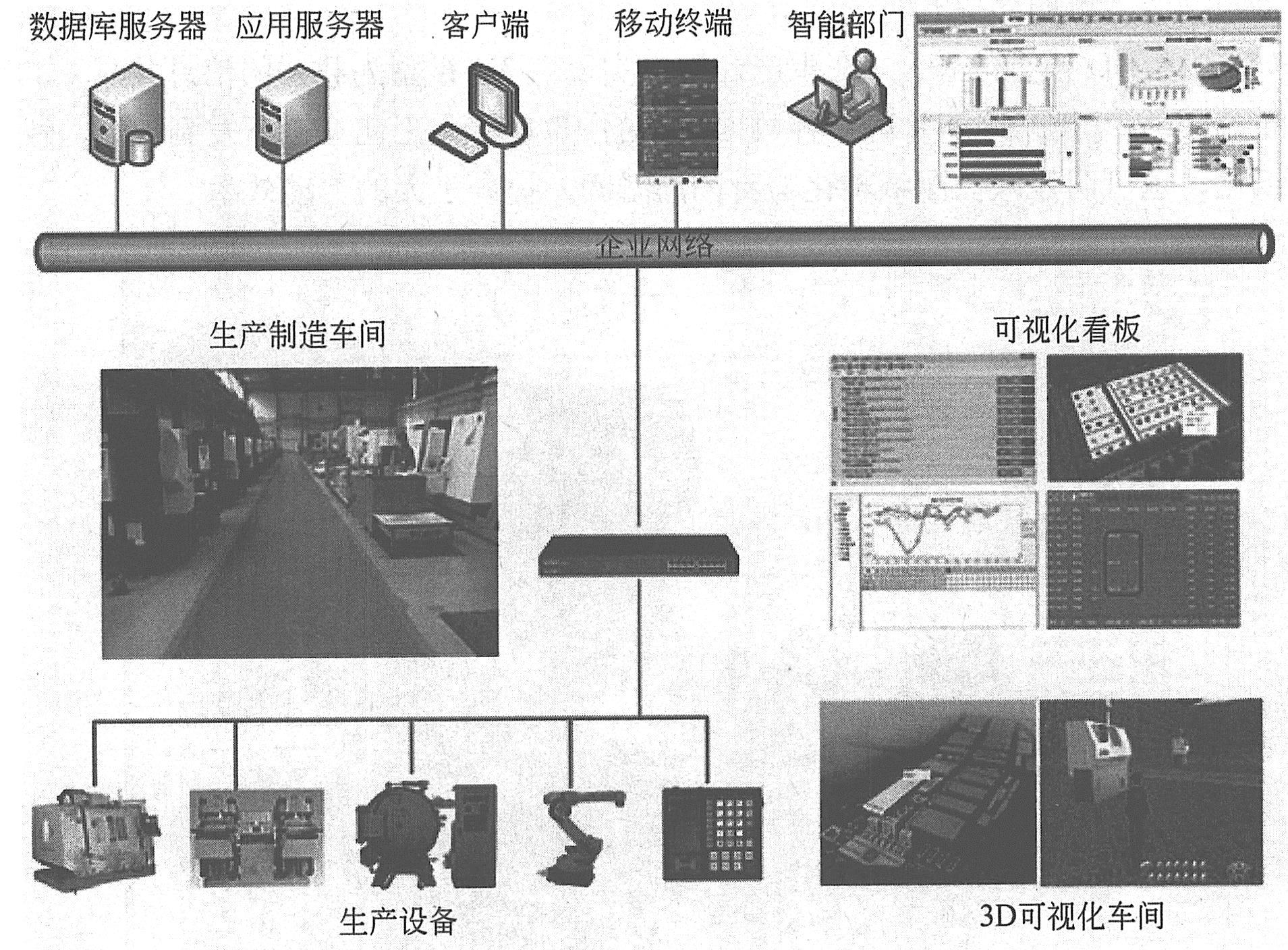

管理学大师彼得·德鲁克曾经说过“你如果无法度量它，就无法管理它”，我们不仅需要通过DNC解决互联的问题，更需要通过MDC（Manufacturing Data Collection，直译为制造数据采集，俗称为机床监控）解决数据自动采集、透明化、量化管理的问题。DNC/MDC系统结构图如下图所示。
|
|
|
|
|
|
|
|
MDC通过一台计算机可以同时自动采集4096台数控设备，兼容数控机床、热处理设备（如熔炼、压铸、热处理、涂装等设备）、机器人、自动化生产线等各类数字化设备，兼容西门子等所有机床控制系统，以及三菱、欧姆龙等各类PLC的设备。
|
|
|
|

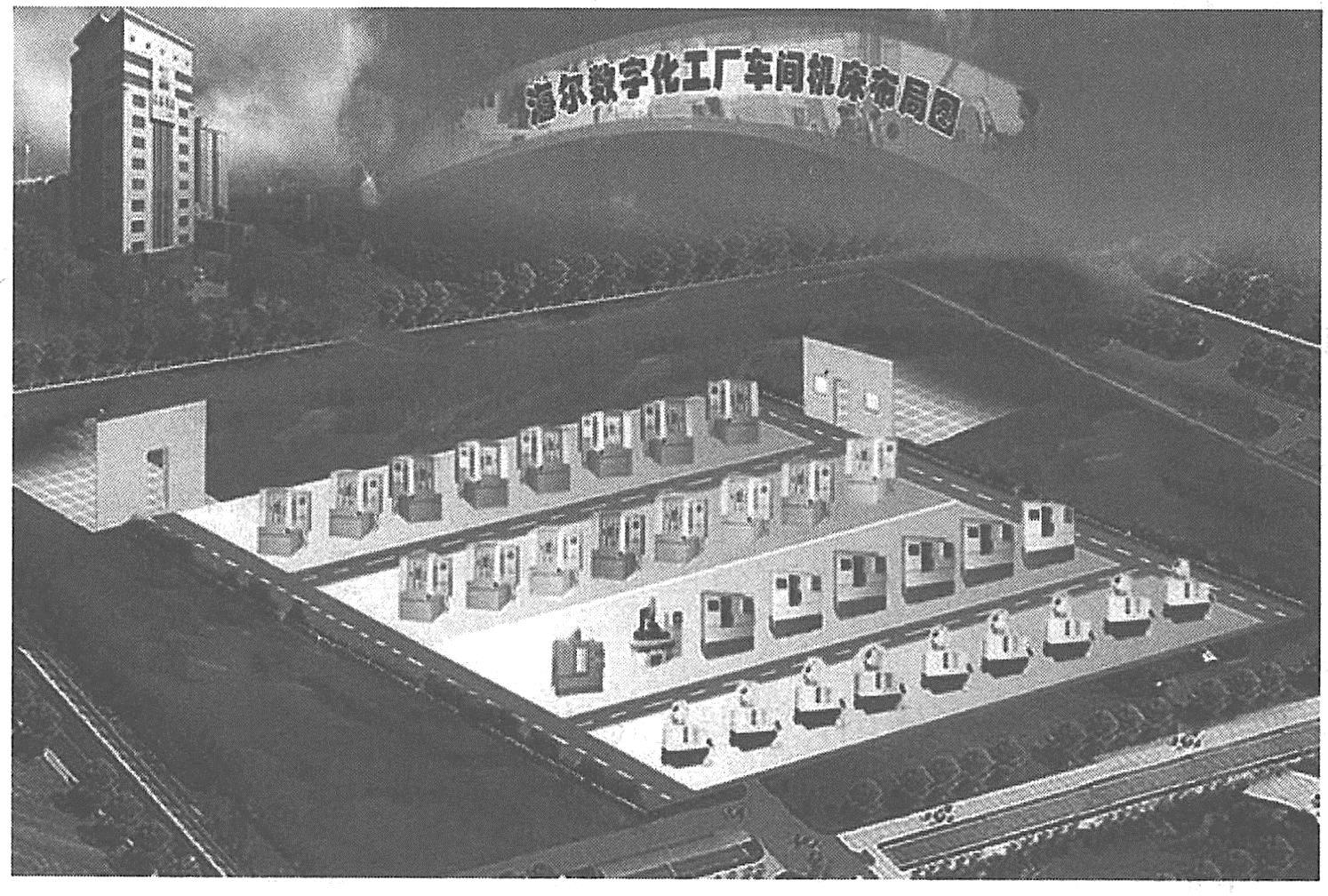

对高端带网卡的机床，可直接采集到机床的实时状态、程序信息、加工件数、转速、报警信息等丰富的信息。下图展示了海尔数字工厂机床图形化显示的实例。绿色表示机床正在运行，黄色表示机床开机没干活，灰色表示没开机，红色表示故障，鼠标在机床图形上一点，相关的机床详细信息就全部实时地显示出来，实现对生产过程的透明化、量化管理。
|
|
|
|
|
|
|
|
如果要实现更逼真的显示效果，可通过3D虚拟技术以立体的形式展现车间、设备、人体模型等，可以实现人体的行走、机床的放大缩小、设备信息的实时显示等各种操作，给用户一个更直观、形象的展现。
|
|
|
