免费智能真题库 > 历年试卷 > 多媒体应用设计师 > 2010年上半年 多媒体应用设计师 上午试卷 综合知识
  第28题
  知识点:   ADPCM   DPCM   编码   编码技术
  关键词:   编码        章/节:   预测编码


ADPCM是一种常用的编码技术,其中“A”指的是(28) , “D”指的是(29), 编码的差分特性是指(30)。


  A.  量化

  B.  自适应

  C.  差分

  D.  调制





  第51题    2018年上半年
   37%
G.722采用高低两个子带内的(51)方案,高低子带划分以(52)为界。
  第42题    2016年上半年
   41%
DPCM编码方法中,如果没有包含(42)环节则属于无损编码。
  第48题    2019年下半年
   42%
预测编码中,DPCM系统包括发送、接收和(48)三个部分。
   知识点讲解
   · ADPCM    · DPCM    · 编码    · 编码技术

       ADPCM
        ADPCM(Adaptive Differential Pulse Code Modulation)即自适应差分脉冲编码调制,是一种针对16b(或者更高)声音波形数据的有损压缩算法。根据CCITT的G.721建议,以码率为32kb/s的ADPCM作为语音压缩的国际标准。在ADPCM算法中,它的采样频率是8kHz,采样精度为16b,量化阶的保存为4位,所以压缩比为1:4,即每秒保存或者传送32kb。从波形恢复出来的声音效果与原始声音几乎没有区别,人耳无法辨别,而且压缩/解压缩算法非常简单,是一种低空间消耗、高质量声音获得的途径。
        ADPCM综合了APCM的自适应特性和DPCM系统的差分特性,是一种性能较好的波形编码,它的编码核心思想是对差值进行编码和预测,采用非均匀量化,并使用不同幅值的信号信噪比接近一致,避免大幅值语音信号信噪比过大,而小幅值语音信号信噪比过小。

       DPCM
        DPCM(Different Pulse Code Modulation)即差分脉冲编码,是利用样本与样本之间存在的信息冗余进行编码的一种数据压缩技术。DPCM的思想是根据过去的样本估算下一个样本信号的幅度,这个值称为预测值,然后对实际信号值与预测值之差进行量化编码,从而减少表示每个样本信号的位数。DPCM对实际信号值与预测值之差进行量化编码,存储或者传送的是差值而不是幅度绝对值,这就降低了传送或存储的数据量。此外,它还能适应大范围变化的输入信号。
        DPCM编码器原理框图由取样器、比较器、量化器、预测器、编码器五个部分组成。

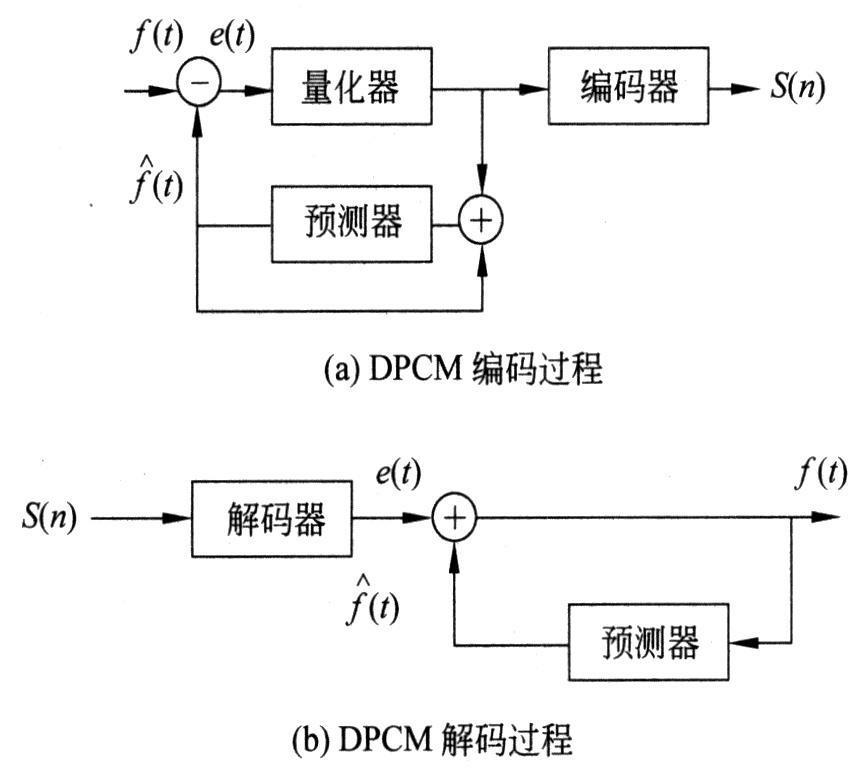

        编码过程如下图所示,输入信号ft)经采样后将采样值送入比较器,将ft)与预测值相减得出误差信号,即。然后将et)送入量化器量化为m个电平之一(m=2N),量化后的样值再送入PCM编码器中进行编码,以便传输。另外一路是将et)送入相加器,et)与相加后再送入预测器,以便预测下一个样值。

        DPCM的编码和解码过程
        解码过程如上图所示,解码器收到码字后首先经PCM译码,得到et)后再送入相加器与预测值相加得到ft)。另外,ft)又送到预测器以便预测下一个样值。

       编码
               编码过程
               在给定了软件设计规格说明书后,下一步的工作就是编写代码。一般来说,编码工作可以分为四个步骤:
               (1)确定源程序的标准格式,制订编程规范。
               (2)准备编程环境,包括软硬件平台的选择,包括操作系统、编程语言、集成开发环境等。
               (3)编写代码。
               (4)进行代码审查,以提高编码质量。为提高审查的效率,在代码审查前需要准备一份检查清单,并设定此次审查须找到的bug数量。在审查时,要检查软件规格说明书与编码内容是否一致;代码对硬件和操作系统资源的访问是否正确;中断控制模块是否正确等。
               编码准则
               在嵌入式系统中,由于资源有限,且实时性和可靠性要求较高,因此,在开发嵌入式软件时,要注意对执行时间、存储空间和开发/维护时间这三种资源的使用进行优化。也就是说,代码的执行速度要越快越好,系统占用的存储空间要越小越好,软件开发和维护的时间要越少越好。
               具体来说,在编写代码时,需要做到以下几点:
               .保持函数短小精悍。一个函数应该只实现一个功能,如果函数的代码过于复杂,将多个功能混杂在一起,就很难具备可靠性和可维护性。另外,要限制函数的长度,一般来说,一个函数的长度最好不要超过100行。
               .封装代码。将数据以及对其进行操作的代码封装在一个实体中,其他代码不能直接访问这些数据。例如,全局变量必须在使用该变量的函数或模块内定义。对代码进行封装的结果就是消除了代码之间的依赖性,提高了对象的内聚性,使封装后的代码对其他行为的依赖性较小。
               .消除冗余代码。例如,将一个变量赋给它自己,初始化或设置一个变量后却从不使用它,等等。研究表明,即使是无害的冗余也往往和程序的缺陷高度关联。
               .减少实时代码。实时代码不但容易出错、编写成本较高,而且调试成本可能更高。如果可能,最好将对执行时间要求严格的代码转移到一个单独的任务或者程序段中。
               .编写优雅流畅的代码。
               .遵守代码编写标准并借助检查工具。用自动检验工具寻找缺陷比人工调试便宜,而且能捕捉到通过传统测试检查不到的各种问题。
               编码技术
                      编程规范
                      在嵌入式软件开发过程中,遵守编程规范,养成良好的编程习惯,这是非常重要的,将直接影响到所编写代码的质量。
                      编程规范主要涉及的三方面内容:
                      .命名规则。从编译器的角度,一个合法的变量名由字母、数字和下画线三种字符组成,且第一个字符必须为字母或下画线。但是从程序员的角度,一个好的名字不仅要合法,还要载有足够的信息,做到“见名知意”,并且在语意清晰、不含歧义的前提下,尽可能地简短。
                      .编码格式。在程序布局时,要使用缩进规则,例如变量的定义和可执行语句要缩进一级,当函数的参数过长时,也要缩进。另外,括弧的使用要整齐配对,要善于使用空格和空行来美化代码。例如,在二元运算符与其运算对象之间,要留有空格;在变量定义和代码之间要留有空行;在不同功能的代码段之间也要用空行隔开。
                      .注释的书写。注释的典型内容包括:函数的功能描述;设计过程中的决策,如数据结构和算法的选择;错误的处理方式;复杂代码的设计思想等。在书写注释时要注意,注释的内容应该与相应的代码保持一致,同时要避免不必要的注释,过犹不及。
                      性能优化
                      由于嵌入式系统对实时性的要求较高,因此一般要求对代码的性能进行优化,使代码的执行速度越快越好。以算术运算为例,在编写代码时,需要仔细地选择和使用算术运算符。一般来说,整数的算术运算最快,其次是带有硬件支持的浮点运算,而用软件来实现的浮点运算是非常慢的。因此,在编码时要遵守以下准则:
                      .尽量使用整数(char、short、int和long)的加法和减法。
                      .如果没有硬件支持,尽量避免使用乘法。
                      .尽量避免使用除法。
                      .如果没有硬件支持,尽量避免使用浮点数。
                      下图是一个例子,其中两段代码的功能完全一样,都是对一个结构体数组的各个元素进行初始化,但采用两种不同的方法来实现。下图(a)采用数组下标的方法,在定位第i个数组元素时,需要将i乘以结构体元素的大小,再加上数组的起始地址。下图(b)采用的是指针访问的方法,先把指针fp初始化为数组的起始地址,然后每访问完一个数组元素,就把fp加1,指向下一个元素。在一个奔腾4的PC上,将这两段代码分别重复10 700次,右边这段代码需要1ms,而左边这段代码需要2.13ms。

                      算术运算性能优化的例子

       编码技术
               编程规范
               在嵌入式软件开发过程中,遵守编程规范,养成良好的编程习惯,这是非常重要的,将直接影响到所编写代码的质量。
               编程规范主要涉及的三方面内容:
               .命名规则。从编译器的角度,一个合法的变量名由字母、数字和下画线三种字符组成,且第一个字符必须为字母或下画线。但是从程序员的角度,一个好的名字不仅要合法,还要载有足够的信息,做到“见名知意”,并且在语意清晰、不含歧义的前提下,尽可能地简短。
               .编码格式。在程序布局时,要使用缩进规则,例如变量的定义和可执行语句要缩进一级,当函数的参数过长时,也要缩进。另外,括弧的使用要整齐配对,要善于使用空格和空行来美化代码。例如,在二元运算符与其运算对象之间,要留有空格;在变量定义和代码之间要留有空行;在不同功能的代码段之间也要用空行隔开。
               .注释的书写。注释的典型内容包括:函数的功能描述;设计过程中的决策,如数据结构和算法的选择;错误的处理方式;复杂代码的设计思想等。在书写注释时要注意,注释的内容应该与相应的代码保持一致,同时要避免不必要的注释,过犹不及。
               性能优化
               由于嵌入式系统对实时性的要求较高,因此一般要求对代码的性能进行优化,使代码的执行速度越快越好。以算术运算为例,在编写代码时,需要仔细地选择和使用算术运算符。一般来说,整数的算术运算最快,其次是带有硬件支持的浮点运算,而用软件来实现的浮点运算是非常慢的。因此,在编码时要遵守以下准则:
               .尽量使用整数(char、short、int和long)的加法和减法。
               .如果没有硬件支持,尽量避免使用乘法。
               .尽量避免使用除法。
               .如果没有硬件支持,尽量避免使用浮点数。
               下图是一个例子,其中两段代码的功能完全一样,都是对一个结构体数组的各个元素进行初始化,但采用两种不同的方法来实现。下图(a)采用数组下标的方法,在定位第i个数组元素时,需要将i乘以结构体元素的大小,再加上数组的起始地址。下图(b)采用的是指针访问的方法,先把指针fp初始化为数组的起始地址,然后每访问完一个数组元素,就把fp加1,指向下一个元素。在一个奔腾4的PC上,将这两段代码分别重复10 700次,右边这段代码需要1ms,而左边这段代码需要2.13ms。

               算术运算性能优化的例子
