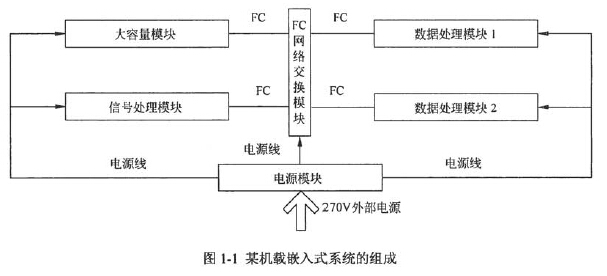

某公司承接了开发周期为6个月的某机载嵌入式系统软件的研制任务。该机载嵌入式系统硬件由数据处理模块、大容量模块、信号处理模块、FC 网络交换模块和电源模块组成，如图1-1所示。数据处理模块和大容量模块的处理器为POWCTPC7447,数据处理模块主要对机载数据进行处理，完成数据融合；大容量模块主要存储系统数据，同时也有数据处理的能力：信号处理模块的处理器为专用的数字信号处理器DSP，完成雷达数据处理，并将处理后的数据发送给数据处理模块；FC 网络交换模块为已开发的模块，本次不需要开发软件，主要负责系统的数据交换；电源模块主要负责给其他模块供电，电源模块上没有软件。
PowerPC7447和DSP是32位处理器，内存按字节编址。PowerPC7447以大端方式(big_endian)存储数据，DSP以小端方式（little_endian)存储数据。

问题：1.1 在数据处理模块1中，需要使用A/D变换器对外部电源模块的电压进行检测。当前数据处理模块中的A/D变换器为10位，当A/D变换器的输入模拟电压最大为5.115V时,A/D输出为3FFH。
通过配置A/D变换器的中断寄存器及比较寄存器（比较寄存器的值是用来和A/D转换结果进行比较)，可以将A/D变换器配置为输入电压大于一定值时产生中断，也可以配置为输入电压小于一定值时产生中断，通过此种方式向系统报警。
请回答以下三个问题。
(1) 此A/D变换器的量化间隔为多少mV?(量化间隔为A/D变换器最低有效位1位所代表的模拟电压值）
(2) 如果规定下限阈值为4.092V，要使用中断检测这个电压，此时A/D变换器的比较寄存器应配置为多少？
(3) 如果釆用查询方式实现电源电压超限报警功能，程序如何判断A/D变换器完成了单次数据转换？

问题：1.2 李工负责该系统软件的研发。在软件策划过程中，为了加快软件的开发，确保进度，李工将软件分解为若干软件配置项，每个软件配置项指定一人开发。每个配置项的开发过程包括：软件需求分析、软件概要设计、软件详细设计、软件编码、软件单元测试和部件级测试六个阶段。李工的做法符合软件工程的要求吗？为什么？

问题：1.3 田工负责编写信号处理模块与数据处理模块的通信程序，约定好的数据组织方式如表1-1所示。

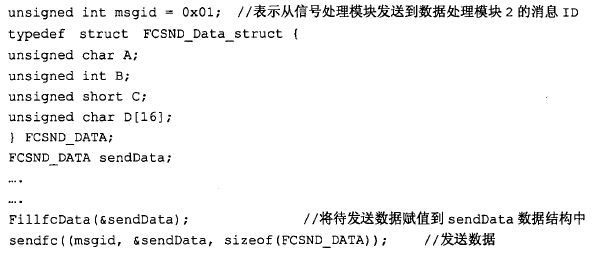

以下是信号处理模块端的一段程序：

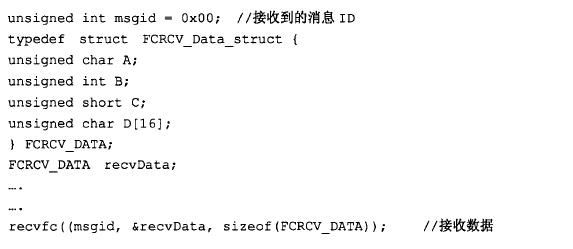

以下是数据处理模块2端的一段程序：

请问以上程序是否存在问题？如果存在问题，请分析原因。


知识点讲解
· FC · 嵌入式系统 · 信号 · 存储系统 · 电源 · 内存 · 数字信号 · 网络交换 · 硬件

Fiber Channel（FC）是由美国标准化委员会（ANSI）的X3T11小组于1988年提出的高速串行传输总线，解决了并行总线SCSI遇到的技术瓶颈。FC总线技术由于具备高速率的数据传输特性、较高可靠性、可扩展性强等特点被认为是未来航空总线发展的主要数据总线之一。目前支持1x、2x、4x和8x的带宽连接速率，随着技术的不断发展该带宽还在不断进行扩展，以满足更高带宽数据传输的技术性能要求。

光纤通道具有如下特点：

（1）高带宽、多媒介、长距离传输：串行传输速率已由最初的1Gb/s提高到4Gb/s，并且正在向更高速率、更大数据吞吐量发展，适用于不同模块间大规模应用数据（如音频、视频数据流）交换；以光纤、铜缆或屏蔽双绞线为传输介质，低成本的铜缆传输距离为25m，多模光纤传输距离为0.5km，单模光纤传输距离为10km。

（2）可靠性与实时性：多种错误处理策略，32位CRC校验，利用优先级不同适应不同报文要求，并解决媒介访问控制时的冲突，传输误码率低于10～12，端到端的传输延迟小于10μs，支持非应答方式与传感器数据传输。

（3）统一性与可扩展性：可以方便的增加和减少结点以满足不同应用需求，拓扑结构灵活，支持多层次系统互连，利用高层协议映射提高兼容和适应能力。可以把SCSI、IP、ATM等协议映射到光纤通道上，以有效地减少物理器件与附加设备的种类并降低经济成本。

（4）开放式互连，遵循统一的国际标准。光纤通道（FC）是高吞吐量、低延时、包交换及面向连接的网络技术。整个标准系列还在不断的发展，其中用于航空领域-航空电子系统环境工程（FC-AE）的协议规范已经定制了5种，分别是：无签名的匿名消息传输（FC-AE-ASM）、MIL-STD-1553高层协议（FC-AE-1553）、虚拟接口（FC-AE-VI）、FC轻量协议（FC-AE-FCLP）、远程直接存储器访问协议（FC-AE-RDMA）。

嵌入式系统

嵌入式计算机系统是与特定功能的设备集成在一起、且隐藏在这个功能系统内部为预定任务而设计的计算机系统。该计算机可对设备的状态进行采集，包括操作者的命令和受控对象的状态，按照设备所要求的、预先设定的特定规律进行计算，计算结果作为命令输出到设备的某些部件，控制某些操作，同时将人所关心的信息显示给操作者。一个典型的嵌入式系统如下图所示。

嵌入式系统组成

上述嵌入式系统的输入、处理、输出的各个部分，一般情况下都是通过软件运行完成的。因此嵌入式软件是嵌入式系统的重要组成部分，而且体现了系统的思想、方法和规律。

在当今社会中，嵌入式系统已经和我们的生活息息相关，人们每时每刻都离不了嵌入式系统，如下图所示。

嵌入式系统基本分类

嵌入式系统一般是实时系统，《牛津计算机字典》对实时系统解释是：“系统的输入对应于一个外部物理世界的运动，而系统输出对应着另外一个物理世界的运动，而这两个运动的时间差必须在可接受的足够小的范围内，实时性就体现在从输入到形成输出所需的时间。”实时系统又进一步定义为硬实时系统和软实时系统两种，如下表所示。

实时系统分类及其特性

一般认为，嵌入式计算机相对于个人计算机或超级计算机，在软件或硬件上的资源是有限的，硬件资源体现在处理速度、功耗、存储空间等方面，软件资源指有限的应用、有限的操作系统支持、应用代码量少等方面。

第一款大批量生产的嵌入式系统是美国1961年发布的民兵Ⅰ型导弹内嵌的D-17自动制导计算机。

随着20世纪60年代早期应用开始，嵌入式系统的价格迅速降低，同时处理功能和能力获得快速提高。以第一款单片机Intel 4004为例，在存储器和外围芯片的配套使用下，实现了计算器和其他小型系统。1978年，美国国家工程制造商协会发布了可编程单片机的“标准”，涵盖了几乎所有以计算机为基础的控制器，如单板计算机、数控设备以及基于事件的控制器，使得微处理器得到了快速发展。

无一例外，不断发展中的嵌入式计算功能的实现都通过用户需求驱动、顶层定义、硬件定义开始，但核心是软件的算法处理，实际上类似硬件功能通过不同软件的控制就可以实现不同用户所需要的嵌入式功能，如下图所示。

嵌入式计算机的层次化架构

当基础硬件接口、计算和存储资源、总线与网络乃至各种传感器、作动器、液压等以模块化、通用化、组合化等变得越来越成熟，他们就可以方便地组合成硬件平台。而软件却恰恰相反，基本是为满足人类某种新的设想或应用要求开始进行新的设计。这些设计从诸如领域、实现功能、性能、可靠性、安全性等方面，可以是全新理念设备、或是适应性修改升级等途径，都会导致软件有不同程度的差异。

嵌入式系统具有以下特征：

（1）嵌入式系统的时间敏感性。嵌入式实时系统对时间响应都是有要求的。例如对于一个设备的运动控制系统，从操作指令发出，嵌入式计算机根据指令和外部条件计算并输出到动作器的动作，要保证在所有的条件下、在确定的时间内产生所需的输出。这对于设计者来说，一般的实时系统都会围绕这个关键需求进行系统设计。另外为了满足时间敏感性要求，确保在最复杂行为和最大延时情况下，系统操作不发生延迟，要求处理器的利用率要有40%左右的余量。有时为满足某些强实时嵌入式系统的应答时间限定在毫秒级或更低，需要在高级语言中嵌入低级语言编程实现。

（2）嵌入式系统的可靠性和安全性。嵌入式计算机系统的失效带来的可能是个人娱乐系统故障的微小损失，可能是铁路信号失效的巨额经济损失，也可能是战略武器控制等经济损失以及重大的社会政治影响等。所以在某种设计缺陷被诱发后，对于不同的系统需要采取不同的策略，例如对具有重大影响的系统，要求计算机或计算机软件对设计缺陷、制造缺陷等失效采取“永不放弃”的安全性设计技术，将损失控制在可接受的范围内。在有人为输入情况下，嵌入式系统还需考虑最大可能地减少人为失误所引起的系统失效。这些算法或机制可以是输入有效性合理性检查、硬件容错、软件容错、错误后的系统缓慢降级、系统进入安全模式等。

（3）嵌入式软件的复杂性。软件复杂度取决于问题规模和复杂度。简单问题的软件可由个人完成，甚至可以进行软件正确性证明；即使过程中更换人员，花费少许时间就可掌握和维护。但如汽车控制、飞机控制等大型复杂软件，其需要根据复杂的外部输入、按照多变量物理规律和人们的预期，实现预定的功能。软件需要根据系统的外部事件及其组合，考虑各种处理、逻辑、时序、边界、超出边界的鲁棒性等进行详细算法和策略研究。还需要考虑如安全性、可靠性、维护性等质量要求。更困难的是大规模软件需要团队联合定义、并行开发、持续维护，同时考虑处理平台限制条件。

信号

任务间同步的另一种方式是异步信号。在两个任务之间，可以通过相互发送信号的方式，来协调它们之间的运行步调。

所谓的信号，指的是系统给任务的一个指示，表明某个异步事件已经发生了。该事件可能来自于外部（如其他的任务、硬件或定时器），也可能来自于内部（如执行指令出错）。异步信号管理允许任务定义一个异步信号服务例程ASR（Asynchronous Signal Routine），与中断服务程序不同的是，ASR是与特定的任务相对应的。当一个任务正在运行的时候，如果它收到了一个信号，将暂停执行当前的指令，转而切换到相应的信号服务例程去运行。不过这种切换不是任务之间的切换，因为信号服务例程通常还是在当前任务的上下文环境中运行的。

信号机制与中断处理机制非常相似，但又各有不同。它们的相同点是：

.都具有中断性：在处理中断和异步信号时，都要暂时地中断当前任务的运行；

.都有相应的服务程序；

.都可以屏蔽响应：外部硬件中断可以通过相应的寄存器操作来屏蔽，任务也能够选择不对异步信号进行响应。

信号机制与中断机制的不同点是：

.中断是由硬件或特定的指令产生，而信号是由系统调用产生；

.中断触发后，硬件会根据中断向量找到相应的处理程序去执行；而信号则通过发送信号的系统调用来触发，但系统不一定马上对它进行处理；

.中断处理程序是在系统内核的上下文中运行，是全局的；而信号处理程序是在相关任务的上下文中运行，是任务的一个组成部分。

实时系统中不同的任务经常需要互斥地访问共享资源。当任务试图访问资源时被正使用该资源的其他任务阻塞，可能出现优先级反转的现象，即当高优先级任务企图访问已被某低优先级任务占有的共享资源时，高优先级任务必须等待直到低优先级任务释放它占有的资源。如果该低优先级任务又被一个或多个中等优先级任务阻塞，问题就更加严重。由于低优先级任务得不到执行就不能访问资源、释放资源。于是低优先级任务就以一个不确定的时间阻塞高优先级的任务，导致系统的实时性没有保障。下图为是一个优先级反转的示例。

一个优先级反转的示例

如上图所示，系统存在任务1、任务2、任务3（优先级从高到低排列）和资源R。某时，任务1和任务2都被阻塞，任务3运行且占用资源R。一段时间后，任务1和任务2相继就绪，任务1抢占任务3运行，由于申请资源R失败任务1被挂起。由于任务2的优先级高于任务3，任务2运行。由于任务3不能运行和释放资源R，因此任务1一直被阻塞。极端情况下，任务1永远无法运行，处于饿死状态。

解决优先级反转问题的常用算法有优先级继承和优先级天花板。

优先级继承协议

L. Sha、R. Rajkumar和J. P. Lehoczky针对资源访问控制提出了优先级继承协议（Priority Inheritance Protocol，PIP）。

PIP协议能与任何优先级驱动的抢占式调度算法配合使用，而且不需要有关任务访问资源情况的先验知识。优先级继承协议的执行方式是：当低优先级任务正在使用资源，高优先级任务抢占执行后也要访问该资源时，低优先级任务将提升自身的优先级到高优先级任务的级别，保证低优先级任务继续使用当前资源，以尽快完成访问，尽快释放占用的资源。这样就使高优先级任务得以执行，从而减少高优先级任务被多个低优先级任务阻塞的时间。低优先级任务在运行中，继承了高优先级任务的优先级，所以该协议被称作优先级继承协议。

由于只有高优先级任务访问正被低优先级任务使用的资源时，优先级继承才会发生，在此之前，高优先级任务能够抢占低优先级任务并执行，所以优先级继承协议不能防止死锁，而且阻塞是可以传递的，会形成链式阻塞。另外，优先级继承协议不能将任务所经历的阻塞时间减少到尽可能小的某个范围内。最坏情况下，一个需要μ个资源，并且与v个低优先级任务冲突的任务可能被阻塞min（μ，v）次。

优先级冲顶协议

J. B. Goodenough和L. Sha针对资源访问控制提出了优先级冲顶协议（Priority Ceiling Protocol，PCP）。

PCP协议扩展了PIP协议，能防止死锁和减少高优先级任务经历的阻塞时间。该协议假设所有任务分配的优先级都是固定的，每个任务需要的资源在执行前就已确定。每个资源都具有优先级冲顶值，等于所有访问该资源的任务中具有的最高优先级。任一时刻，当前系统冲顶值（current priority ceiling）等于所有正被使用资源具有的最高冲顶值。如果当前没有资源被访问，则当前系统冲顶值等于一个不存在的最小优先级。当任务试图访问一个资源时，只有其优先级高于当前系统冲顶值，或其未释放资源的冲顶值等于当前系统冲顶值才能获得资源，否则会被阻塞。而造成阻塞的低优先级任务将继承该高优先级任务的优先级。

已经证明，PCP协议的执行规则能防止死锁，但其代价是高优先级任务可能会经历优先级冲顶阻塞（Priority ceiling blocking）。即高优先级任务可能被一个正使用某资源的低优先级任务阻塞，而该资源并不是高优先级任务请求的。这种阻塞又被称作回避阻塞（avoidance blocking），意思是因为回避死锁而引起的阻塞。即使如此，在PCP协议下，每个高优先级任务至多被低优先级任务阻塞一次。使用PCP协议后，能静态分析和确定任务之间的资源竞争，计算出任务可能经历的最大阻塞时间，从而能分析任务集合的可调度性。在PCP协议下，高优先级任务被阻塞时会放弃处理器，因此，访问共享资源的任务可能会产生4次现场切换。

存储系统

存储器的层次结构

计算机的三层存储体系结构如下图所示。

存储器层次结构示意框图

三层存储结构是高速缓存（Cache）、主存储器（Main Memory，MM）和辅助存储器（外存储器）。若将CPU内部寄存器也看作存储器的一个层次，那么存储器的层次分为4层。若有些计算机没有高速缓存，那么存储器的层次分为两层，即只有主存和辅存。

存储器的分类

1）按位置分类

存储器按位置分类，可分为内存和外存。

（1）内存（主存）：用来存储当前运行所需要的程序和数据，速度快，容量小。

（2）外存（辅存）：用来存储目前不参与运行的数据，容量大但速度慢。

2）按材料分类

存储器按材料分类，可分为磁存储器、半导体存储器和光存储器。

（1）磁存储器：用磁性介质做成的，如磁芯、磁泡、磁盘、磁带等。

（2）半导体存储器：根据所用元件又可分为双极型和MOS型；根据是否需要刷新又可分为静态和动态两类。

（3）光存储器：由光学、电学和机械部件等组成，如光盘存储器。

3）按工作方式分类

存储器按工作方式分类，可分为读写存储器和只读存储器。

（1）读写存储器：既能读取数据也能存入数据的存储器。

（2）只读存储器：根据数据写入方式，又可细分为固定只读存储器、可编程只读存储器、可擦除可编程只读存储器、电擦除可编程只读存储器和闪速存储器。

4）按访问方式分类

存储器按访问方式分类，可分为按地址访问的存储器和按内容访问的存储器。

5）按寻址方式分类

存储器按寻址方式分类，可分为随机存储器、顺序存储器和直接存取存储器。

（1）随机存储器（RandomAccessMemory，RAM）：这种存储器可对任何存储单元存入或读取数据，访问任何一个存储单元所需时间都是相同的。

（2）顺序存储器（SequentiallyAddressedMemory，SAM）：访问数据所需时fi间与数据所在存储位置有关，磁带是典型的顺序存储器。

（3）直接存取存储器（DirectAddressedMemory，DAM）：采用介于随机存取和顺序存取之间的一种寻址方式。磁盘是一种直接存取控制器，它对磁道的寻址是随机的，而在一个磁道内，则是顺序寻址。

相联存储器

相联存储器是一种按内容访问的存储器。其工作原理是把数据或数据的某一部分作为关键字，将该关键字与存储器中的每一单元进行比较，找出存储器中所有与关键字相同的数据字。

高速缓冲存储器（可简称为高速缓存或缓存）可用在相联存储器中，在虚拟存储器中用来作段表、页表或块表存储器，还可以用在数据库和知识库中。

高速缓存

高速缓存（Cache）是位于CPU和主存之间的高速存储子系统。采用高速缓存的主要目的是提高存储器的平均访问速度，使存储器的速度与CPU的速度相匹配。Cache的存在对程序员是透明的。其地址变换和数据块的替换算法均由硬件实现。通常Cache被集成到CPU内，以提高访问速度，其主要特点是容量小、速度快、成本高。

1）Cache的组成

Cache的组成如下图所示。Cache由两部分组成，即控制部分和缓存部分。缓存部分用来存放主存的部分复制信息。控制部分的功能是：判断CPU要访问的信息是否在Cache中，若在即为命中，若不在则没有命中。命中时直接对Cache寻址；未命中时，要按照替换原则，决定主存的一块信息放到Cache的哪一块里面。

高速缓存的组成框图

2）Cache中的地址映像方法

因为处理机访问都是按主存地址访问的，而应从Cache中读写信息，因此这就需要地址映像，即把主存中的地址映射成Cache中的地址。地址映像的方法有3种，即直接映像、全相联映像和组相联映像。

（1）直接映像就是主存的块与Cache中块的对应关系是固定的。主存中的块只能存放在Cache的相同块号中。因此，只要主存地址中的主存区号与Cache中的主存区号相同，则表明访问Cache命中。一旦命中，以主存地址中的区内块号立即可得到要访问的Cache中的块。这种方式的优点是地址变换很简单，缺点是灵活性差。

（2）全相联映像允许主存的任一块可以调入Cache的任何一块的空间中。在地址变换时，利用主存地址高位表示的主存块号与Cache中的主存块号进行比较，若相同则为命中。这种方式的优点是主存的块调入Cache的位置不受限制，十分灵活；其缺点是无法从主存块号中直接获得Cache的块号，变换比较复杂，速度比较慢。

（3）组相联映像是前面两种方式的折中。具体做法是将Cache中的块再分成组。组相联映像就是规定组采用直接映像方式而块采用全相联映像方式。这种方式下，通过直接映像方式来决定组号，在一组内再用全映像方式来决定Cache中的块号。由主存地址高位决定主存区号，与Cache中区号比较可决定是否命中。主存后面的地址即为组号，但组块号要根据全相联映像方式，由记录可以决定组内块号。

3）替换算法

选择替换算法的目标是使Cache获得最高的命中率。常用的替换算法有以下几种。

（1）随机替换（RAND）算法：用随机数发生器产生一个要替换的块号，将该块替换出去。

（2）先进先出（FIFO）算法：将最先进入的Cache信息块替换出去。

（3）近期最少使用（LRU）算法：将近期最少使用的Cache中的信息块替换出去。这种算法比先进先出算法要好些，但此法也不能保证过去不常用的将来也不常用。

（4）优化替换（OPT）算法：先执行一次程序，统计Cache的替换情况。有了这样的先验信息，在第二次执行该程序时便可以用最有效的方式来替换，达到最优的目的。

4）Cache的性能分析

若H为Cache的命中率，t_c为Cache的存取时间，t_m为主存的访问时间，则Cache的等效访问时间t_a为

t_a=Ht_c+(1-H)t_m

使用Cache比不使用Cache的CPU访问存储器的速度提高的倍数r可以用下式求得，即

虚拟存储器

虚拟存储器是由主存、辅存、存储管理单元及操作系统中存储管理软件组成的存储系统。程序员使用该存储系统时，可以使用的内存空间远远大于主存的物理空间，但实际上并不存在那么大的主存，故称其为虚拟存储器。虚拟存储器的空间大小取决于计算机的访存能力而不是实际外存的大小，实际存储空间可以小于虚拟地址空间。从程序员的角度看，外存被看作逻辑存储空间，访问的地址是一个逻辑地址（虚地址），虚拟存储器使存储系统既具有相当于外存的容量又有接近于主存的访问速度。

虚拟存储器的访问也涉及虚地址与实地址的映像、替换算法等，这与Cache中的类似。前面讲的地址映像以块为单位，而在虚拟存储器中，地址映像以页为单位。设计虚拟存储系统需考虑的指标是主存空间利用率和主存的命中率。按存储映像算法，可将虚拟存储器的管理方式分为以下3种。

（1）页式虚拟存储器。以页为信息传送单位的虚拟存储器。为实现页式管理，须建立实页与虚页间的关系表，称为页表；在页表及变换软件的控制下，可将程序的虚拟地址变换为内存的实地址。页式虚拟存储器的优点是：页表硬件少，查表速度快；主存零头少。页式虚拟存储器的缺点是：分页无逻辑意义，不利于存储保护。

（2）段式虚拟存储器。以程序的逻辑结构形成的段作为主存分配依据的一种管理方法。为实现段式管理，须建立段表；在段地址变换机构及软件的控制下，可将程序的虚拟地址变换为主存的实地址。段式虚拟存储器的优点是：段的界线分明；支持程序的模块化设计；易于对程序段的编译、修改和保护；便于多道程序的共享。段式虚拟存储器的主要缺点是：主存利用率不高，查表速度慢。

（3）段页式虚拟存储器。这是将段式虚拟存储器和页式虚拟存储器结合的一种管理方式。在这种虚拟存储器中，程序按逻辑结构分段，每一段再分成若干大小固定的页。程序的调入调出是按页进行的，而程序又可按段实现保护。这种管理方式兼有两者的优点，但地址变换速度比较慢。

外存储器

外存储器用来存放暂时不用的程序和数据，并且以文件的形式存储。CPU不能直接访问外存中的程序和数据，将其以文件为单位调入主存后方可访问。外存由磁表面存储器（如磁盘、磁带）及光盘存储器构成。

1）磁盘存储器

（1）磁盘存储器的构成。磁盘存储器由盘片、驱动器、控制器和接口组成。盘片用来存储信息；驱动器用于驱动磁头沿盘面径向运动以寻找目标磁道位置，驱动盘片以额定速率稳定旋转，并且控制数据的写入和读出；控制器接收主机发来的命令，将它转换成磁盘驱动器的控制命令，并实现主机和驱动器之间数据格式的转换及数据传送，以控制驱动器的读写操作；接口是主机和磁盘存储器之间的连接逻辑。

（2）磁盘存储器的种类。根据所用材质的不同，磁盘存储器分为软盘和硬盘。

①软盘。为了正确存储信息，将盘片划成许多同心圆，称为磁道，从外到里编号，最外一圈为0道，往内道号依次增加。沿径向的单位距离的磁道数称为道密度，单位为tpi。将一个磁道沿圆周等分为若干段，每段称为一个扇段或扇区，每个扇区内可存放一个固定长度的数据块。磁道上单位距离可记录的比特数称为位密度，单位为bpi。因为每条磁道上的扇区数相同，而每个扇区的大小又一样，所以每个磁道都记录同样多的信息。又因为里圈磁道的圆周比外圈磁道的圆周小，所以里圈磁道的位密度要比外圈磁道的位密度高。最内圈的位密度称为最大位密度。

磁盘容量有两种指标：一种是非格式化容量，它是指一个磁盘所能存储的总位数；另一种是格式化容量，它是指各扇区中数据区容量的总和。计算公式分别为：

非格式化容量=面数×(磁道数/面)×内圆周长×最大位密度

格式化容量=面数×(磁道数/面)×(扇区数/道)×(字节数/扇区)

②硬盘。按盘片是否固定、磁头是否移动等指标，硬盘可分为移动磁头固定盘片的磁盘存储器、固定磁头的磁盘存储器、移动磁头可换盘片的磁盘存储器和温彻斯特磁盘存储器（简称温盘）。一个硬盘驱动器内可装多个盘片，组成盘片组，每个盘片都配有一个独立的磁头。所以记录面上相同序号的磁道构成一个圆柱面，其编号与磁道编号相同。文件存储在硬盘上时尽可能放在同一圆柱面上，或者放在相邻柱面上，这样可以缩短寻道时间。

2）光盘存储器

（1）光盘存储器的类型。根据性能和用途，可分为只读型光盘、只写一次型光盘和可擦除型光盘。

（2）光盘存储器的组成及特点。光盘存储器由光学、电学和机械部件等组成。特点是：记录密度高；存储容量大；采用非接触式读写信息；信息可长期保存；采用多通道记录时数据传输率可超过200Mb/s；制造成本低；对机械结构的精度要求不高；存取时间较长。

磁盘阵列技术

磁盘阵列是由多台磁盘存储器组成的、快速大容量且高可靠的外存子系统。现在常见的廉价冗余磁盘阵列（Redundant Array of Inexpensive Disks，RAID），就是一种由多块廉价磁盘构成的冗余阵列。虽然RAID包含多块磁盘，但是在操作系统下是作为一个独立的大型存储设备出现的。RAID技术分为几种不同的等级，分别可以提供不同的速度、安全性和性价比，如下表所示。

廉价冗余磁盘阵列（RAID）

电源

（1）设备间内安放计算机主机时，应按照计算机主机电源要求进行工程设计。

（2）设备间内安放程控用户交换机时应按照《工业企业程控用户交换机工程设计规范》CECS09：1989进行工程设计。

（3）设备间、交接间应用可靠的交流220V、50Hz电源供电。

设备间应由可靠交流电源供电，不要用邻近的照明开关来控制这些电源插座，减少偶然断电事故发生。

内存

除了CPU，内存也是影响系统性能的最常见的瓶颈之一。看系统内存是否够用的一个重要参考就是分页文件的数目，分页文件是硬盘上的真实文件，当操作系统缺少物理内存时，它就会把内存中的数据挪到分页文件中去，如果单位时间内此类文件使用频繁（每秒个数大于5）,那就应该考虑增加内存。具体考察内存的性能的参数包括内存利用率、物理内存和虚拟内存的大小。

数字信号

在电报通信中，其电报信号是用“点”和“划”组成的电码（叫做莫尔斯电码）来代表文字和数字。如果用有电流代表“1”、无电流代表“0”，那么“点”就是1、0，“划”就是1、1、1、0。莫尔斯电码是用一点一划代表A，用一划三点代表B，所以A就是101110，B就是1110101010……这种离散的、不连续的信号，称为数字信号。

数字信号的优越性主要体现在以下几个方面：

（1）加强了通信的保密性。语音信号经A/D（Analog to Digital，模拟信号转换为数字信号）变换后，可以先进行加密处理，再进行传输，在接收端解密后再经D/A（Digital to Analog，数字信号转换为模拟信号）变换还原成模拟信号。例如，某图像信号X转换成为01110，可以通过某种加密算法，如向右循环移一位变成Y=00111，对方得到Y后很难反推到X。可见，数字化为加密处理提供了十分有利的条件，且密码的位数越多，破译密码就越困难。

（2）提高了抗干扰能力。数字信号在传输过程中会混入杂音，可以利用电子电路构成的门限电压（称为阈值）去衡量输入的信号电压，只有达到某一电压幅度，电路才会有输出值，并自动生成整齐的脉冲（称为整形或再生）。较小杂音电压到达时，由于它低于阈值而被过滤掉，不会引起电路动作。因此再生的信号与原信号完全相同，除非干扰信号大于原信号才会产生误码。为了防止误码，在电路中设置了检验错误和纠正错误的方法，即在出现误码时，可以利用后向信号使对方重发。因而数字传输适用于较远距离的传输，也能适用于性能较差的线路。

（3）可构建综合数字通信网。采用时分交换后，传输和交换统一起来，可以形成一个综合数字通信网。

数字信号的主要缺点如下：

（1）技术要求复杂，尤其是同步技术要求精度很高。接收方要能正确地理解发送方的意思，就必须正确地把每个码元区分开来，并且找到每个信息组的开始，这就需要收发双方严格实现同步，如果组成一个数字网的话，同步问题的解决将更加困难。

（2）占用频带较宽。因为线路传输的是脉冲信号，传送一路数字化语音信息需占20～64kHz的带宽，而一个模拟话路只占用4kHz带宽，即一路PCM（Pulse Code Modulation，脉码调制）信号占了几个模拟话路。

（3）进行A/D转换时会产生量化误差。

网络交换

一个通信网络由许多交换节点互联而成，信息在这样的网络中传输就像火车在铁路网络中运行一样，经过一系列交换节点（车站），从一条线路交换到另一条线路，最后才能到达目的地。交换节点转发信息的方式常见的有电路交换、报文交换和分组交换。

硬件

硬件是计算机物理设备的总称，也称为硬件设备，通常是电子的、机械的、磁性的或光的元器件或装置，一般分为中央处理器、存储器和输入、输出设备。
