【说明】
假设某集团公司有多个仓库，存储多种零件，供给多个部门使用，公司规定:
1.一种零件可以存放在多个仓库中，一个仓库可以存放多种零件;
2.每个部门只有一个负责人;
3.每个仓库每种零件只有一个库存数量;
4.一个部门可以在不同的仓库领用零件，一个仓库可以供应多个部门;
5.一个部门可以领用多种零件，一种零件也可以被多个部门领用;
6.一个部门可以在不同的时间在同一个仓库领用同一种零件。
现拟开发一套零件库存管理系统，公司信息技术部门根据公司实际情况及规定初步设计了实体联系图，并创建关系模式R如下:
R(仓库编号，仓库名称，零件编号，零件名称，库存数量，领用部门编号，领用部门负责人，领用时间，领用数量)
经过数据库专业设计人员分析后，发现存在一些问题，需要优化设计。
【规范化分析】
关系模式R的基本函数依赖包括6个:
1.(仓库编号，零件编号)→领用部门编号
2.领用部门编号→领用部门负责人
3.仓库编号→仓库名称
4.(1)→零件名称
5.(2)→库存数量
6.(仓库编号，零件编号，领用部门编号，(3))→领用数量
根据上述函数依赖，关系R的码为(4)，R中存在非主属性对码的(5)和(6)，故R属于1NF。
【规范化设计】
按照规范化设计原则，将R分解成3NF模式集如下:
仓库(仓库编号，仓库名称)
零件(零件编号，(7))
部门((8)，领用部门负责人)
库存(仓库编号，零件编号，(9))
领用(仓库编号，零件编号，领用部门编号，(10)，领用数量)
【概念模型设计】

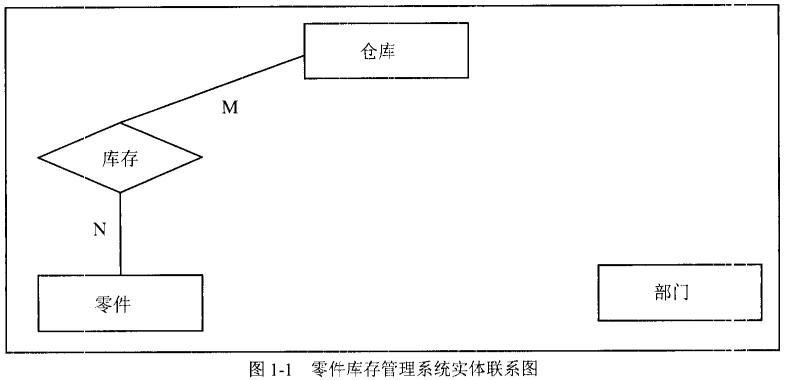

根据规范化设计结果，重新设计零件库存管理系统实体联系图如图1-1所示。
|
|
|
|
问题：1.1
根据题意，将规范化分析中的空(1)~(6)补充完整。
|
|
|
|
问题：1.2
根据题意，将规范化设计中的空(7)~(10)补充完整。
|
|
|
|
问题：1.3
在“零件库存管理系统实体联系图”中画出三元联系“领用”，并标明联系类型。
|
|
|
|
|
