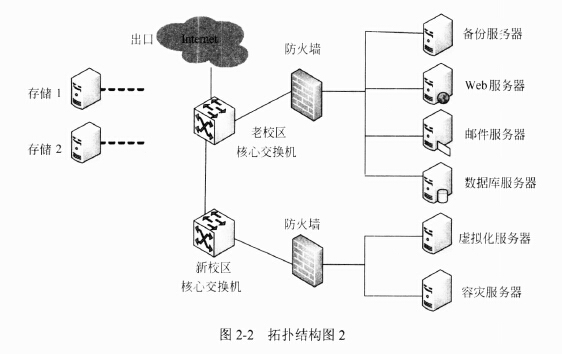

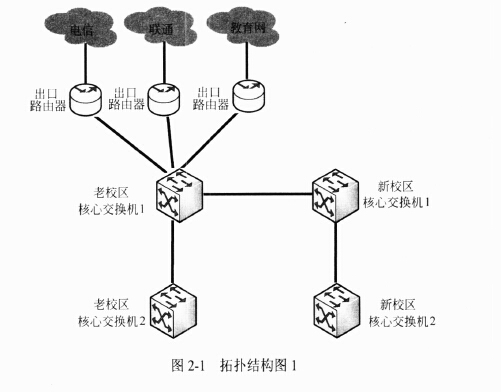

某高校校园网使用3个出口，新老校区用户均通过老校区出口访问互联网，其中新老校区距离20公里，拓扑结构如图2-1所示，学校服务器区网络拓扑结构如图2-2所示。
|
|
|
|
问题：2.1
实现多出口负载均衡通常有依据源地址和目标地址两种方式，分别说明两种方式的实现原理和特点。
|
|
|
问题：2.2
根据学校多年实际运行情况，现需对图2-1所示网络进行优化改造，要求：
(1) 在只增加负载均衡设备的情况下，且仅限通过老校区核心交换机1连接出口路由器；
(2) 采用网络的冗余，解决新老校区互联网络中的单点故障；
(3) 通过多出口线路负载，解决单链路过载；
(4) 考虑教育网的特定应用，需采用明确路由。
试画出图2-1优化后的网络拓扑结构，并说明改造理由。
|
|
|
|
问题：2.3
现学校有两套存储设备，均放置于老校区中心机房，存储1是基于IP-SAN技术，存储2是基于FC-SAN技术。试说明图2-2中数据库服务器和容灾服务器应采用哪种存储技术，并说明理由。
|
|
|
|
问题：2.4
当前存储磁盘柜中通常包含SAS和SATA磁盘类型，试说明图2-2中数据库服务器和容灾服务器各应选择哪种磁盘类型，并说明理由。
|
|
|
|
问题：2.5
目前存储中使用较多的是RA1D5和RAID10,试说明图2-2中数据库服务器和容灾服务器（数据级）各应选择哪种RAID技术，并说明理由。
|
|
|
|
|
