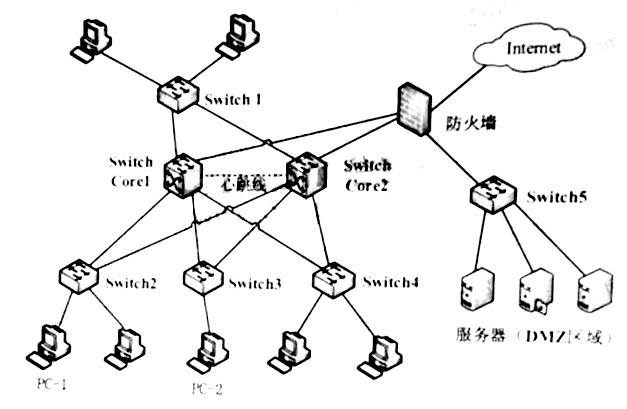

某企业办公楼网络拓扑如图1-1所示。该网络中交换机Switch1-Switch4均是二层设备，分布在办公楼的各层，上联采用千兆光纤。核心交换机、防火墙、服务器部署在数据机房，其中核心交换机实现冗余配置。
|
|
|
问题：1.1
(4分)

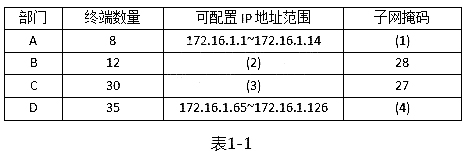

该企业办公网络采用172.16.1.0/25地址段，部门终端数量如表1-1所示，请将网络地址规划补充完整。
|
|
|
问题：1.2
(6分)
(1)简要说明图1-1中干线布线与水平布线子系统分别对应的区间。
(2)在网络线路施工中应遵循哪些规范?(至少回答4点)
|
|
|
问题：1.3
(6分)
若将PC-1、PC-2划分在同一个VLAN进行通信，需要在相关交换机上做哪些配置?在配置完成后应检查哪些内容?
|
|
|
问题：1.4
(4分)
(1)简要说明该网络中核心交换机有哪几种冗余配置方式。
(2)在该网络中增加终端接入认证设备，可以选择在接入层、核心层或者DMZ区部署。请选择最合理的部署区域并说明理由。
|
|
|
|
|
