Cisco公司的HSRP允许网络在一个路由器失效不能工作时，网络中的另一个路由器自动接管失效路由器，从而实现IP路由容错。
|
|
|
|
HSRP协议利用一个优先级方案来决定哪个配置了HSRP协议的路由器成为默认的主动路由器。如果一个路由器的优先级设置得比所有其他路由器的优先级高，则该路由器成为主动路由器。路由器的缺省优先级是100，如果只设置一个路由器的优先级高于100，则该路由器将成为主动路由器。
|
|
|
|
|
|
通过在设置了HSRP协议的路由器之间广播HSRP优先级，HSRP协议选出当前的主动路由器。当在预先设定的一段（Hold Time缺省为10秒）时间内主动路由器不能发送hello消息，或者说HSRP检测不到主动路由器的hello消息时，将认为主动路由器有故障，这时HSRP会选择优先级最高的备用路由器变为主动路由器，同时将按HSRP优先级在配置了HSRP的路由器中再选择一台路由器作为新的备用路由器。
|
|
|
|
所有参与HSRP的路由器共享一个虚拟的IP地址，网络中的工作站将缺省网关指向该虚拟地址，被选出的主动路由器负责转发由工作站发到虚拟地址的数据包。
|
|
|
|
Hello消息是基于UDP的信息包，配置了HSRP的路由器将会周期性的广播Hello消息包，并利用Hello消息包来选择主动路由器和备用路由器及判断路由器是否失效。
|
|
|
|
配置了HSRP协议的路由器交换以下三种多点广播消息：
|
|
|
|
（1）Hello。hello消息通知其他路由器，发送路由器的HSRP优先级和状态信息，HSRP路由器默认为每3秒钟发送一个hello消息。
|
|
|
|
（2）Coup。当一个备用路由器变为一个主动路由器时发送一个coup消息。
|
|
|
|
（3）Resign。当主动路由器要宕机或者当有优先级更高的路由器发送hello消息时，主动路由器发送一个resign消息。
|
|
|
|
在任一时刻，配置了HSRP协议路由器有以下6种状态之一：
|
|
|
|
（1）Initial状态：表示路由器的HSRP还未运行，一般在配置第一台HSRP路由器时会显示此状态。
|
|
|
|
（2）Learn状态：表示配置HSRP的路由器还未知道虚地址，并一直监听来自主动路由器的消息包。
|
|
|
|
（3）Listening状态：表示配置HSRP的路由器还已知道虚地址，路由器还在监听hello消息。
|
|
|
|
（4）Speaking状态：路由器正在发送hello消息。
|
|
|
|
（5）listening状态：路由器正在监听hello消息。
|
|
|
|
（6）Standby状态：路由器处于被用状态，当主动路由器失效时路由器可被选为主动路由器，接管主动路由器。
|
|
|
|
|
|

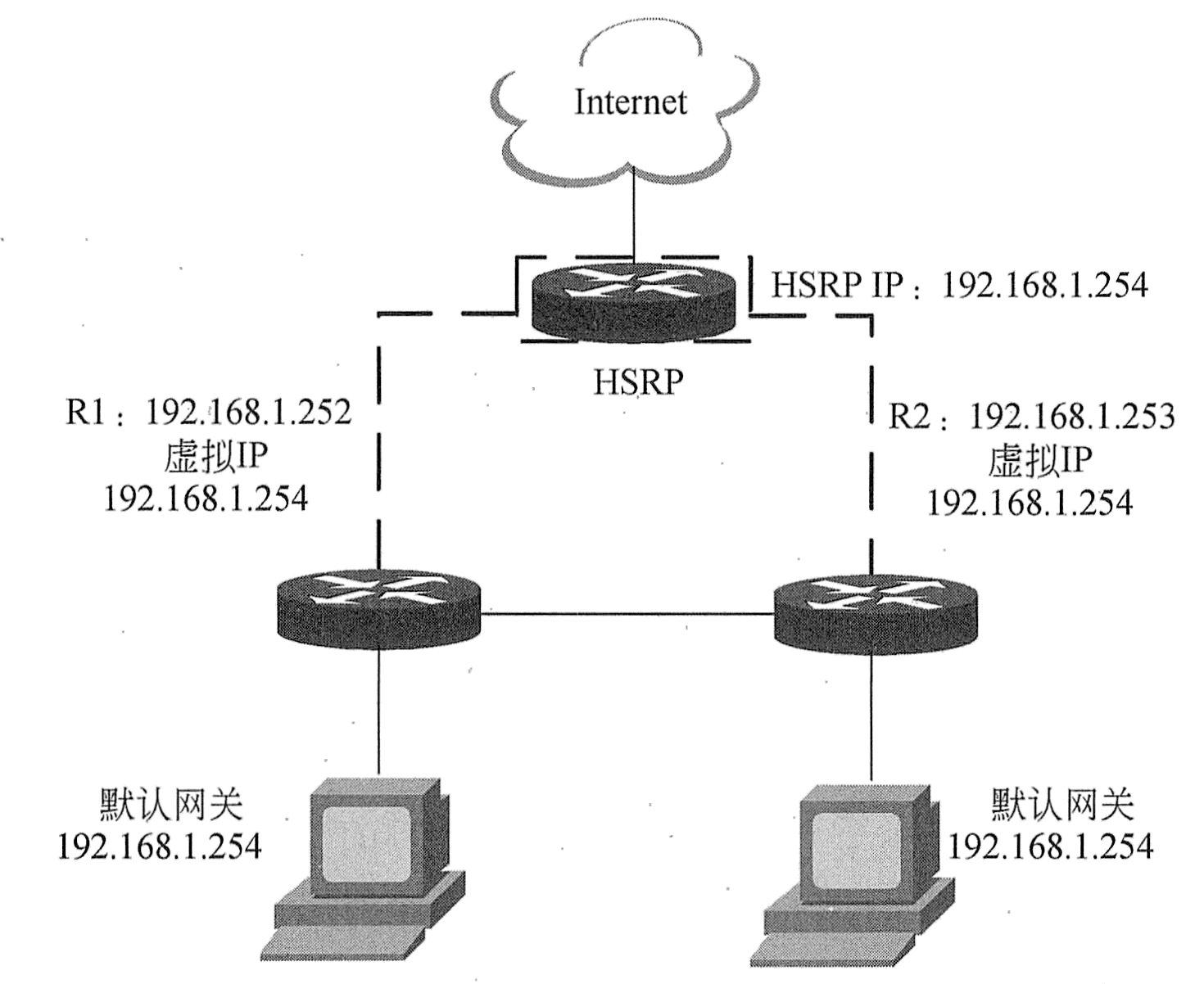

如下图所示，路由器R1和R2都可以接入Internet，但是对于客户端而言，默认网关的地址只有一个，当R1故障时，即使R2能担任出口路由也必须要求每个客户端都更改默认网关的IP。所以，在此环境下，使用HSRP协议能自动地切换路由，而对客户端是透明的。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
