HFC原义是指采用光纤传输系统代替全同轴CATV网络中的干线传输部分，现在则是指利用混合光纤同轴网络来进行宽带数据通信的CATV（有线电视）网络。它是指将光缆架设到小区，然后通过光电转换，利用CATV的总线式同轴电缆连接到用户，提供综合业务。
|
|
|
|
|
|

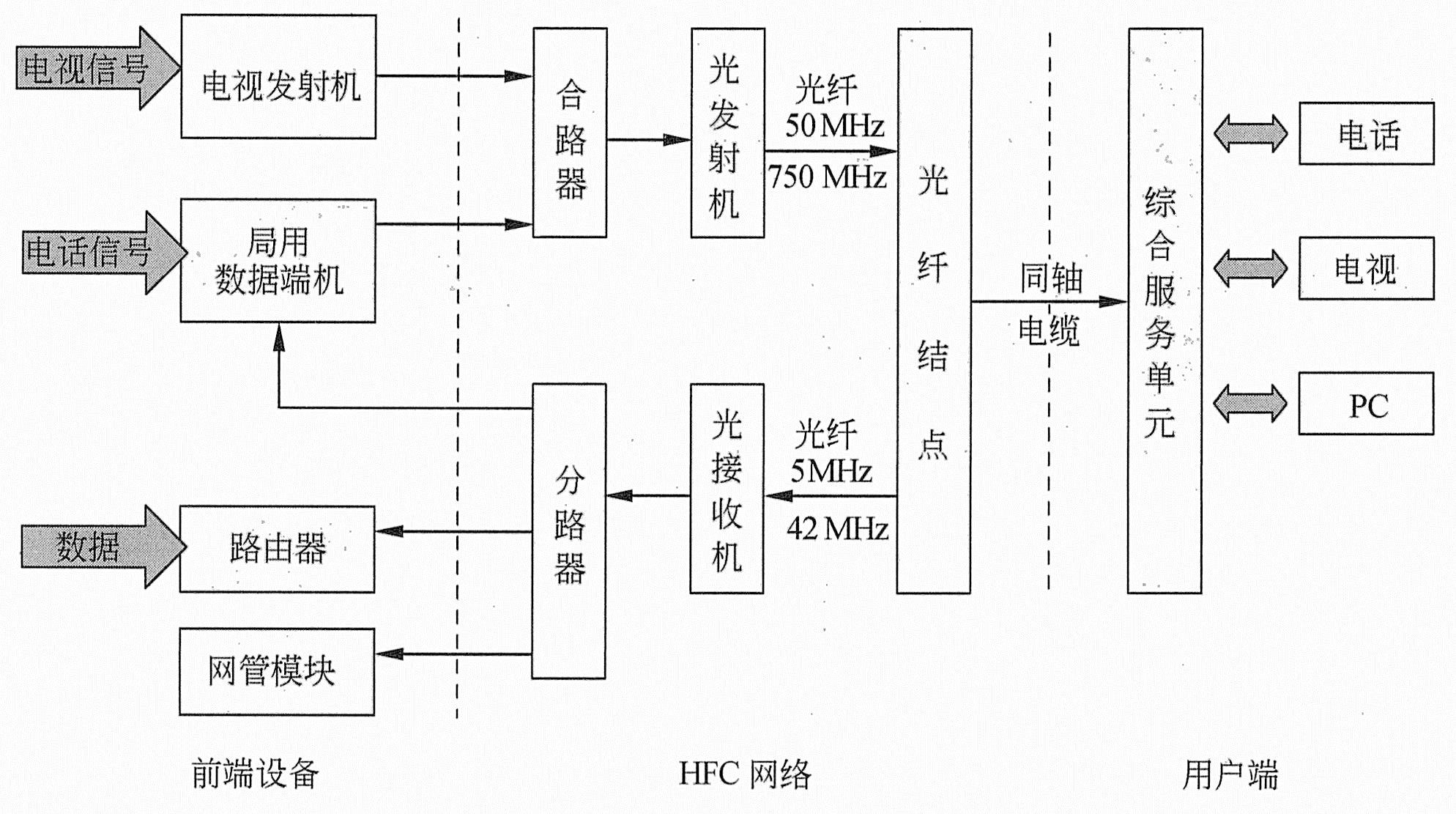

HFC网络通常是星状或总线状结构，有线电视台的前端设备通过路由器与数据网相连，并通过局用数据端机与公用电话网相连。有线电视台的电视信号，公用电话网来的话音信号和数据网的数据信号送入合路器并形成混合信号后，则这里通过光缆线路送到各个小区的光纤结点，然后再经同轴分配网将其送到用户综合服务单元。整个网络的逻辑结构如下图所示。
|
|
|
|
|
|
|
|
|
|
HFC网络的物理结构如下图所示，通常包括局端系统（CMTS）、用户端系统和HFC传输网络三部分。
|
|
|
|
|
|
|
|
CMTS（Cable Modem Termination Systems，Cable Modem局端系统）一般在有线电视的前端，或在管理中心的机房，负责将数据信息与视频信息混合，送到HFC（将数据封装为MPEG2-TS帧形式，经过64QAM调制，下载给端用户）。而上行时，CMTS负责将收到的经QPSK调制的数据进行解调，传给路由器。
|
|
|
|
用户端系统最主要的是就是Cable Modem，它不仅是Modem，还集成了调谐器、加／解密设备、桥接器、网卡、以太网集线器等设备。通常具有两个接口，一个用于连接到计算机，另一个用于连接到有线电视网络。一开始Cable Modem大都采用的是私用的协议，后来随着技术的逐渐成熟，形成了一个兼容标准，即DOCSIS（Data Over Cable Service Interface Specification），现在使用Cable Modem技术，上行速度通常能够达到10Mbps以上，下行则可以达到更高的速度。
|
|
|
