在综合布线系统中，一个很重要的方面就是电源防护与接地设计，在这方面，需要根据有关标准进行。
|
|
|
|
|
|
（1）设备间内安放计算机主机时，应按照计算机主机电源要求进行工程设计。
|
|
|
|
（2）设备间内安放程控用户交换机时应按照《工业企业程控用户交换机工程设计规范》CECS09：1989进行工程设计。
|
|
|
|
（3）设备间、交接间应用可靠的交流220V、50Hz电源供电。
|
|
|
|
设备间应由可靠交流电源供电，不要用邻近的照明开关来控制这些电源插座，减少偶然断电事故发生。
|
|
|
|
|
|
（1）综合布线区域内存在的电磁干扰场强大于3V/m时，应采取防护措施。
|
|
|
|
（2）关于综合布线区域允许存在的电磁干扰场强的规定，考虑了下述的因素：
|
|
|
|
.在《通用的抗干扰标准》EN50082-X中，规定居民区、商业区的干扰辐射场强为3V/m，按《抗辐射干扰标准》IEC801-3的等级划分，属于中等EM环境。
|
|
|
|
.在邮电部电信总局编制的《通信机房环境安全管理通则》中，规定通信机房的电场强度在频率范围为0.15～500MHz时，不应大于130dB/m，相当于3.16V/m。
|
|
|
|
|
|
综合布线电缆与电力电缆的间距要求，是参考《商用大楼的电信通道和间距标准》TIA/EIA569标准制定的。
|
|
|
|
墙上敷设的综合布线电缆、光缆及管线与其他管线的间距要求是参考《工业企业通信设计规范》GBJ42—1981制定的。
|
|
|
|

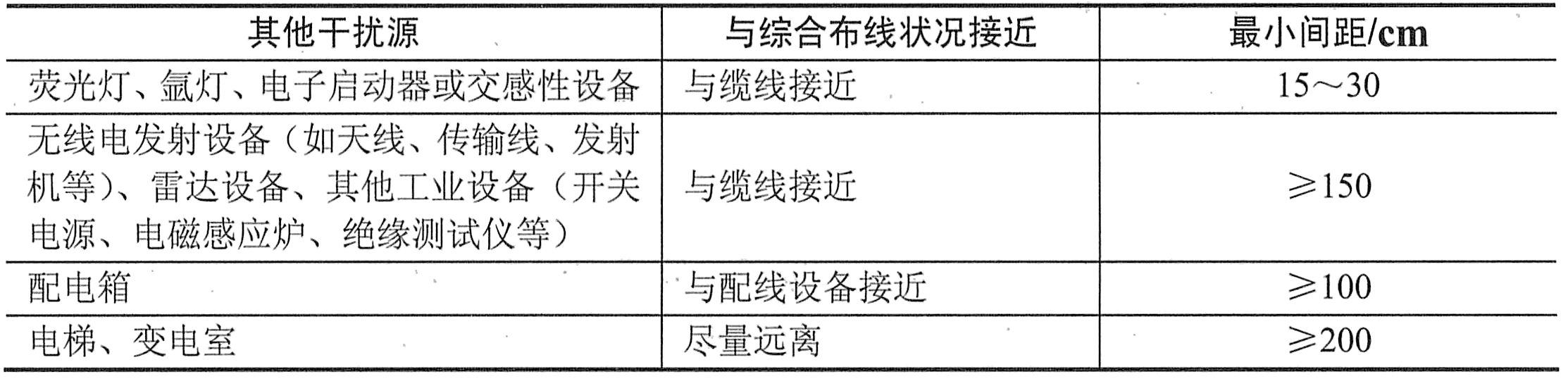

（3）综合布线电缆与附近可能产生高频电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。
|
|
|
|
|
|
|
|
|
|
|
|
注意：当380V电力电缆小于2kVA，双方都在接地的线槽中，且平行长度小于或等于10m时，最小间距可以是10mm。
|
|
|
|
电话用户存在振铃电流时，不能与计算机网络在一根双绞线电缆中一起运用。
|
|
|
|
双方都在接地的线槽中，系统可在两个不同的线槽，也可在同一线槽中用金属板隔开。墙上敷设的综合布线电缆、光缆及管线与其他管线的间距应符合下表的规定。
|
|
|
|
|
|
墙上敷设的综合布线电缆、光缆及管线与其他管线的间距
|
|
|
|
注：如墙壁电缆敷设高度超过6000mm时，与避雷引下线的交叉净距应按下式计算：S≥0.05L，式中S为交叉净距（mm），L为交叉处避雷引下线距地面的高度（mm）。
|
|
|
|
（4）综合布线系统应根据环境条件选用相应的缆线和配线设备，或采取防护措施，并应符合下列规定：
|
|
|
|
.当综合布线区域内存在的干扰低于上述规定时，宜采用非屏蔽缆线和非屏蔽配线设备进行布线。
|
|
|
|
.当综合布线区域内存在的干扰高于上述规定时，或用户对电磁兼容性有较高要求时，宜采用屏蔽缆线和屏蔽配线设备进行布线，也可采用光缆系统。
|
|
|
|
.当综合布线线路存在干扰源，且不能满足最小净距要求时，宜采用金属管线进行屏蔽。
|
|
|
|
（5）综合布线系统采用屏蔽措施时，必须有良好的接地系统，并应符合下列规定：
|
|
|
|
.保护地线的接地电阻值，单独设置接地体时，不应大于4Ω；采用接地体时，不应大于1Ω。
|
|
|
|
|
|
.采用屏蔽布线系统时，屏蔽层的配线设备（FD或BD）端必须良好接地，用户（终端设备）端视具体情况宜接地，两端的接地应连接至同一接地体。若接地系统中存在两个不同的接地体时，其接地电位差不应大于1V。
|
|
|
|

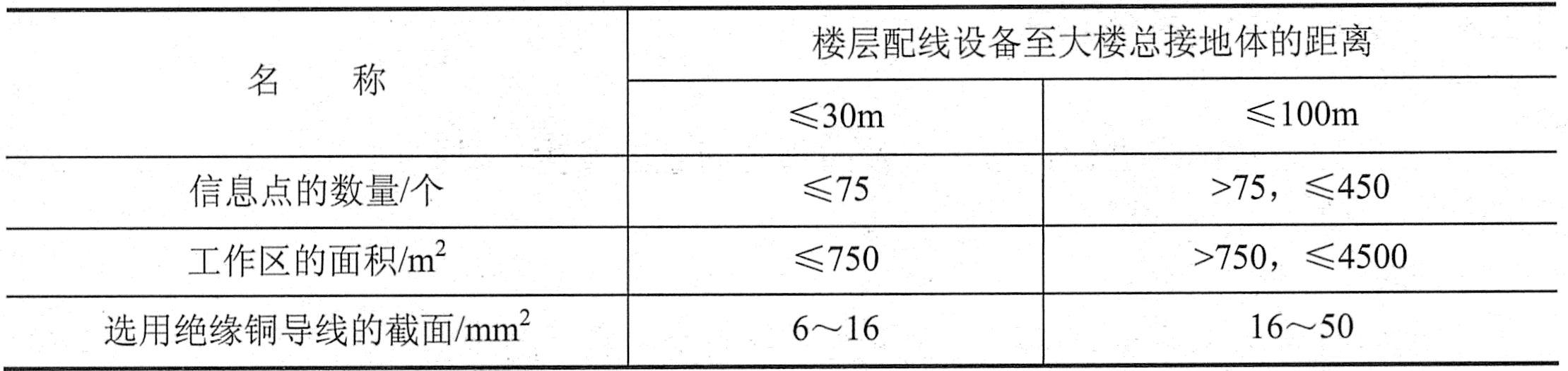

（6）采用屏蔽布线系统时，每一楼层的配线柜都应采用适当截面的铜导线单独布线至接地体，也可采用竖井内集中用铜排或粗铜线引到接地体，导线或铜导体的截面应符合标准。接地导线应接成树状结构的接地网，避免构成直流环路。
|
|
|
|
（7）干线电缆的位置应尽可能位于建筑物的中心位置。
|
|
|
|
（8）当电缆从建筑物外面进入建筑物时，电缆的金属护套或光缆的金属件均应有良好的接地。
|
|
|
|
（9）当电缆从建筑物外面进入建筑物时，应采用过压、过流保护措施，并符合相关规定。
|
|
|
|
|
|
|
|
|
|
注：按工作区10m2配置1个信息插座来计算，依此类推，可核算出相应的面积。实际上计算导线截面的主要依据是信息点的数量（一个双插座为两个信息点）。
|
|
|
|
综合布线的接地系统采用竖井内集中用铜排或粗铜线引至接地体时，集中铜排或粗铜线应视作接地体的组成部分，按接地电阻限值计算其截面。
|
|
|
|
|
|
（1）在易燃的区域和大楼竖井内布放电缆或光缆时，宜采用防火和防毒的电缆；相邻的设备间应采用阻燃型配线设备。对于穿钢管的电缆或光缆可采用普通外套护套。
|
|
|
|
关于防火和防毒电缆的推广应用，考虑到工程造价的原因没有大面积推广，只是限定在易燃区域和大楼竖井内采用，配线设备也应采用阻燃型。如果将来防火和防毒电缆价格下降，适当扩大使用面也未必不可，万一着火，这种电缆可减少散发有害气体，对于疏散人流会起好的作用。
|
|
|
|
|
|
.LSHF-FR低烟无卤阻燃型，不易燃烧，释放CO少，低烟，不释放卤素，危害性小。
|
|
|
|
.LSOH低烟无卤型，有一定的阻燃能力，过后会燃烧，释放CO，但不释放卤素。
|
|
|
|
.LSDC低烟非燃型，不易燃烧，释放CO少，低烟，但释放少量有害气体。
|
|
|
|
.LSLC低烟阻燃型，稍差于LSDC型，情况与LSDC类同。
|
|
|
|
（2）利用综合布线系统组成的网络，应防止由射频产生的电磁污染，影响周围其他网络的正常运行。
|
|
|
|
随着信息时代的高速发展，各种高频率的通信设施不断出现，相互之间的电磁幅射和电磁干扰影响也日趋严重，在国外己把电磁影响看做一种环境污染，成立专门的机构对电信和电子产品进行管理，制订电磁幅射限值标准，加以控制。
|
|
|
|
对于综合布线系统工程而言，也有类似的情况，当应用于计算机网络时，传输频率越来越高，如果不加以限制电磁幅射的强度，将会造成相互的影响。因此《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）规定：利用综合布线系统组成的网络，应防止由射频频率产生的电磁污染，影响周围其他网络的正常运行。其具体的限值标准应由专门机构来制订。
|
|
|
