某学校拟开发一套实验管理系统，对各课程的实验安排进行管理。
【需求分析】
每个实验室可进行的实验类型不同。由于实验室和实验员资源有限，需根据学生人数分批次安排实验室和实验员。一门含实验的课程可以开设给多个班级，每个班级每学期可以开设多门含实验的课程。每个实验室都有其可开设的实验类型。一门课程的一种实验可以根据人数、实验室的可容纳人数和实验室类型，分批次开设在多个实验室的不同时间段。一个实验室的一次实验可以分配多个实验员负责辅导实验，实验员给出学生的每次实验成绩。

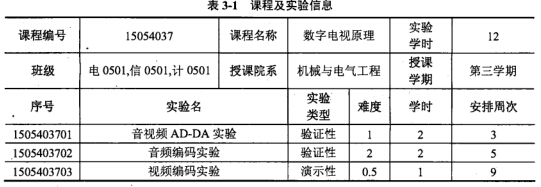

1.课程信息包括：课程编号、课程名称、实验学时、授课学期和开课的班级等信息；实验信息记录该课程的实验进度信息，包括：实验名、实验类型、学时、安排周次等信息，如表3-1所示。

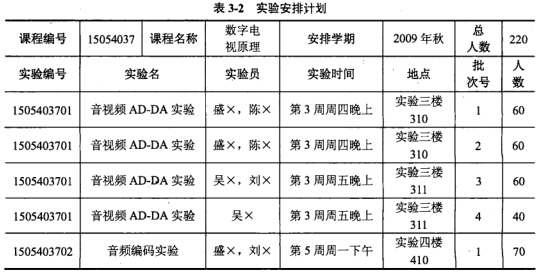

2.以课程为单位制定实验安排计划信息，•包括：实验地点，实验时间、实验员等信息。实验计划如表3-2所示。

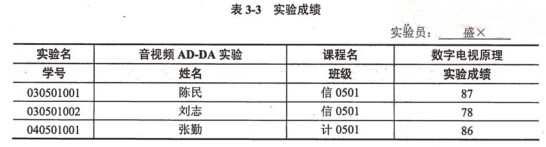

3.由实验员给出每个学生每次实验的成绩，包括：实验名，学号，姓名，班级，实验成绩等信息。实验成绩如表3-3所示。
4.学生的实验课程总成绩根据每次实验的成绩以及每次实验的难度来计算。
【概念模型设计】

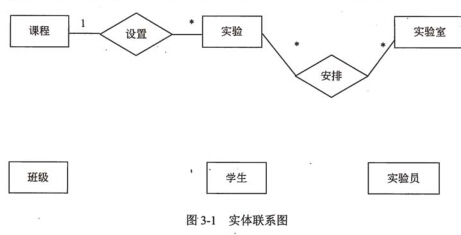

根据需求阶段收集的信息，设计的实体联系图（不完整）如图3-1所示。
【逻辑结构设计】

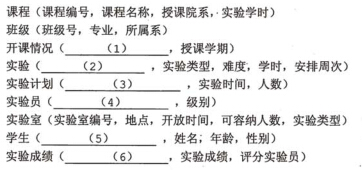

根据概念模型设计阶段完成的实体联系图,得出如下关系模式（不完整):
|
|
|
|
问题：3.1
补充图3-1中的联系和联系的类型。
|
|
|
|
问题：3.3
如果需要记录课程的授课教师，新增加“授课教师”实体。请对图3-1进行修改，画出修改后的实体间联系和联系的类型。
|
|
|
|
|
|
