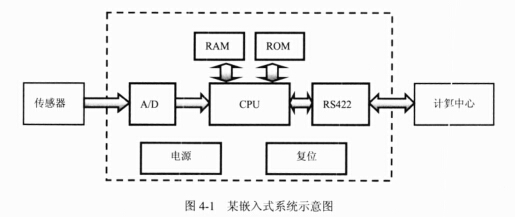

某公司负责研制一个嵌入式计算机系统，如图4-1所示。该系统以PowerPC处理器为核心，通过AD进行实时数据采集，并将采集来的数据进行预处理后，通过RS422总线发送给后端计算中心。
同时为了提高产品的安全性和可靠性，设计实现了机内自测试（Built_In_Test，BIT）。BIT依靠自身电路和程序完成对计算机平台硬件的功能检查、故障诊断与隔离。
|
|
|
问题：4.1

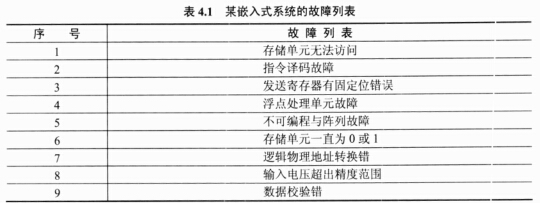

王工负责对该系统进行故障模式分析，识别出了该系统可能出现的故障模式，如表4.1所示。请将属于CPU和RAM的故障填写在答题纸的对应栏中。
|
|
|
问题：4.2

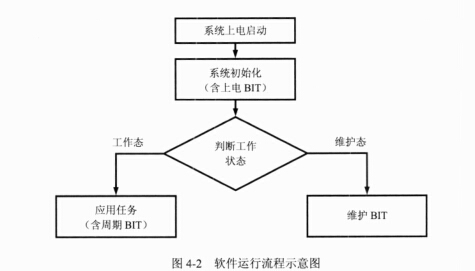

王工设计了三种BIT测试程序，分别是上电BIT、周期BIT、维护BIT。运行流程如图4-2所示。
请回答下面三个问题，将答案填写在答题纸的对应栏中。
(1)请问不影响和破坏任务正常运行的是哪一种BIT?
(2)请问具有最完备的测试用例集合，可用于故障隔离和定位的是哪一种BIT?
(3)请问确保设备单元在使用前都被测试的是哪一种BIT?
|
|
|
问题：4.3
李工负责设计CPU单元的BIT测试算法，通过对每组指令分别设计一组测试用例，定义不同的操作数、操作码和预期值，在指令运行后比较结果与预期值。由于该系统选用的处理器集成了多级Cache（高速缓存），并且指令缓存和数据缓存是分开K，执行指令功能测试前需要刷新指令Cache，以保证与内存中的测试代码一致。每个测试项的测试结果正确为0，故障为1。
以32位字比较指令cmpw测试为例，cmpw将寄存器rA和rB内数据比较的结果（大于、小于、等于）放入条件寄存器cdc，其操作码为0x7C000000，测试用例数据如表4.2所示。

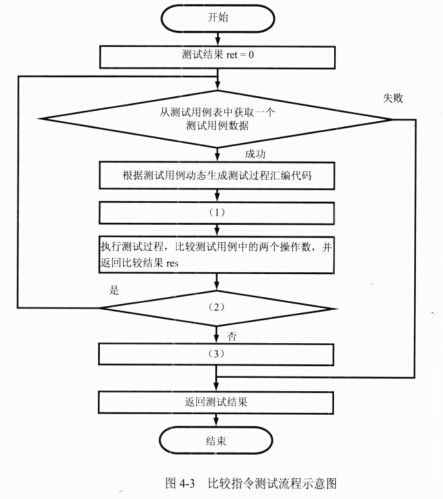

cmpw指令功能测试的算法流程示意如图4-3所示。请补全流程图4-3中的执行操作，将答案填写在答题纸的对应栏中。
|
|
|
|
|
