本节主要以华为S系列交换机为例介绍交换机配置的基本技术和技能。
|
|
|
|
|
|

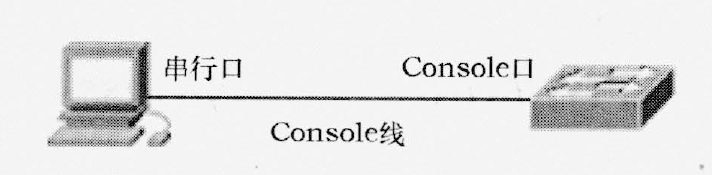

如下图所示，接好计算机和交换机各自的电源线，在关机状态下，把计算机的串口1（COM1）通过控制台电缆与交换机的Console端口相连，即完成设备的连接工作。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

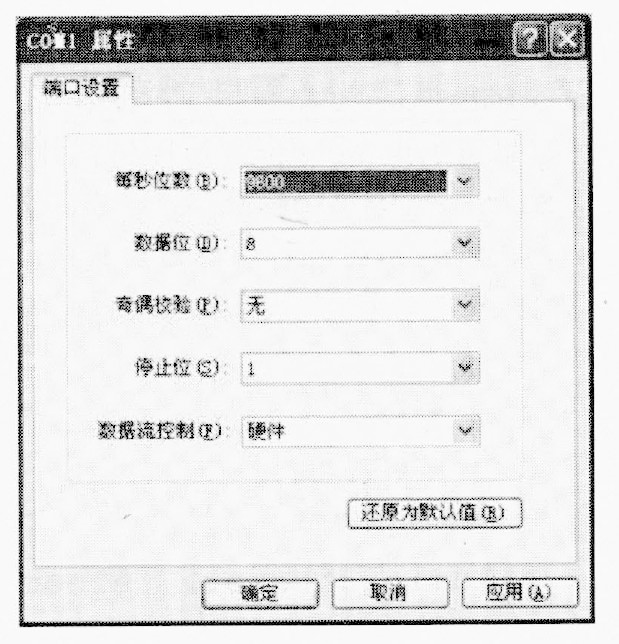

在配置计算机的超级终端时只需保证端口属性的配置参数与上述参数相同匹配即可。以Windows环境下的Hyper Terminal为例配置COM1端口属性的对话框，如下图所示。
|
|
|
|
|
|
|
|
|
|

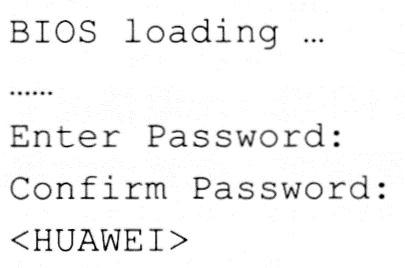

在配置好终端仿真软件后，终端窗口就会显示交换机的启动信息，显示交换机的版权信息和软件加载过程，直到出现提示用户设置登录密码。
|
|
|
|
|
|
完成Console登录密码设置后，用户便可以配置和使用交换机。
|
|
|
|
|
|
在默认配置下，所有接口处于可用状态，并且都属于VLAN1，这种情况下交换机就可以正常工作了。但为了方便管理和使用，首先应对交换机做基本的配置。
|
|
|
|

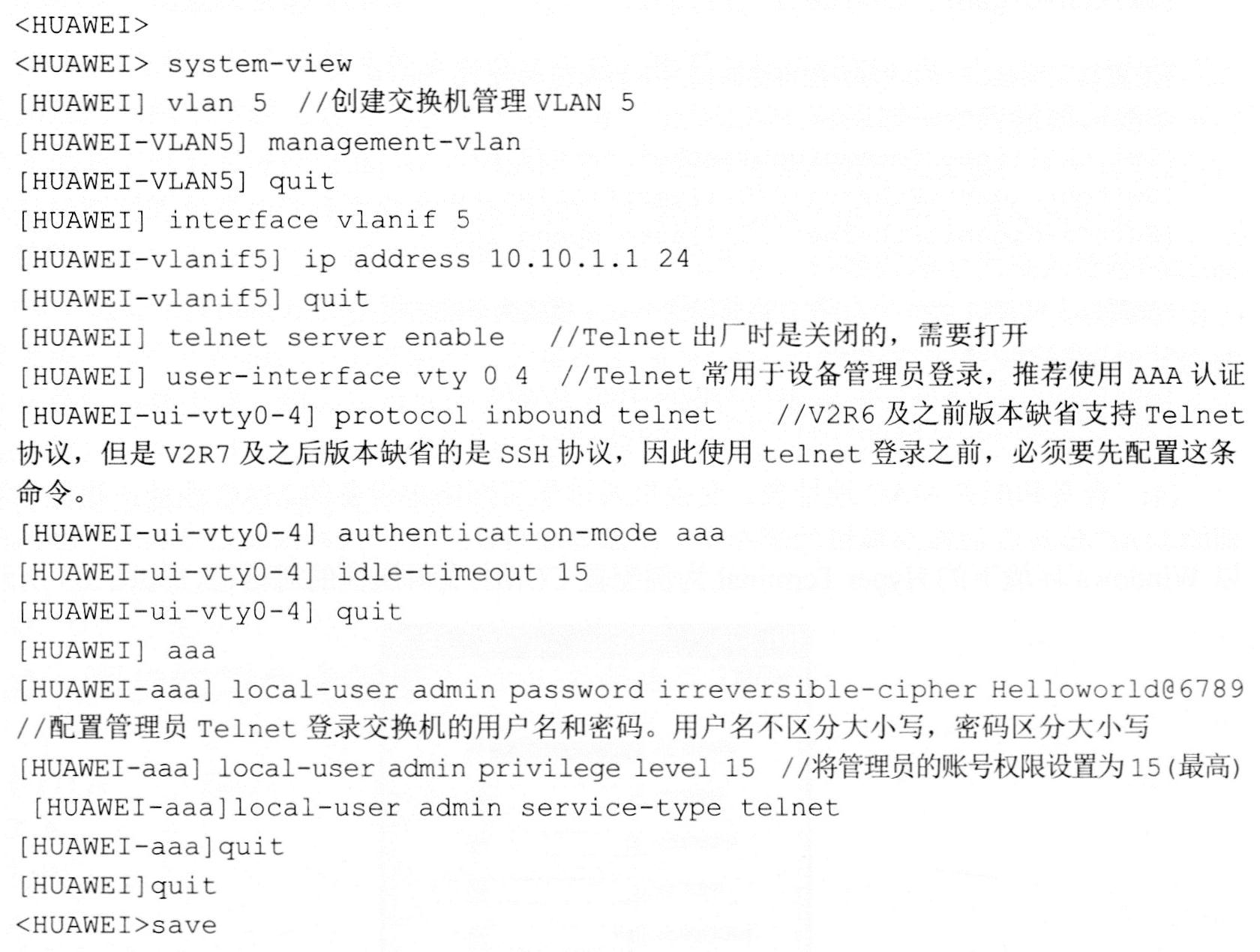

（1）配置交换机的设备名称、管理VLAN和Telnet，在对网络中交换机进行管理时需要对交换机进行基本配置。相关命令及执行结果如下：
|
|
|
|
|
|

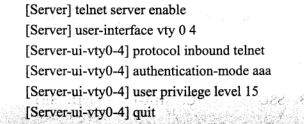

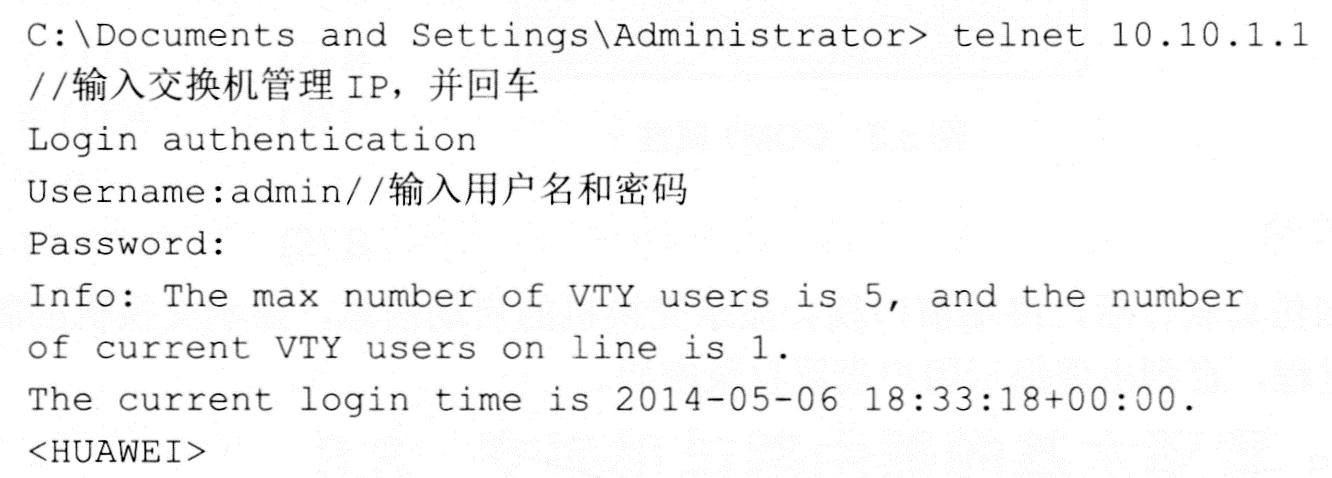

（2）登录Telent到交换机，出现用户视图提示符。相关命令及执行结果如下：
|
|
|
|
|
|
（3）配置交换机的接口。交换机的接口属性默认支持一般网络环境，一般情况下是不需要对其接口进行设置的。在某些情况下需要对其端口属性进行配置时，配置的对象主要有接口隔离、速率、双工等信息。相关命令及执行结果如下：
|
|
|
|
|
|
（4）查看和配置MAC地址表。交换机通过学习网络中设备的MAC地址，并将学习得到的MAC地址存放在交换机的缓存中。在需要向目标地址发送数据时就从MAC表地址中查找相应的地址，找到后才可以向目标快速发送数据。
|
|
|
|
MAC表由多条MAC地址表项组成。MAC地址表项由MAC、VLAN和端口组成，交换机在收到数据帧时，会解析出数据帧的源MAC地址和VLAN ID并与接收数据帧的端口组合成一条数据表项。MAC地址表项的查看可以了解交换机运行的状态信息，排查故障。相关命令及执行结果如下：
|
|
|
|
|
