阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
[说明]
某公司网络拓扑结构如图3-1所示。公司内部用户使用私有地址段192.168.1.0/24。
|
|
|
问题：3.1

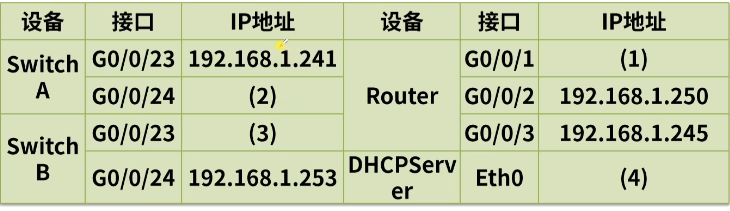

为节省IP地址，在网络设备的接口地址上均使用30位掩码地址，请将表3-1中的空白补充完整。
|
|
|
问题：3.2
[问题2](每空2分，共4分)
双绞线根据两端的线序不同，可分为直通线、交叉线和全反线3种类型。在图3-1中使用①，②标识的双绞线，①的类型是(5)，②的类型是(6)。
|
|
|
问题：3.3

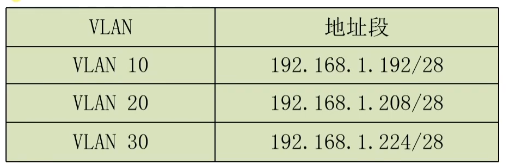

公司为各部门网络划分了VLAN，VLAN的划分如图3-1所示，使用 SwitchA和SwitchB实现VLAN间通信，VLAN网关地址均使用地址段中最后一个IP地址。VLAN10、VLAN20和VLAN30的网络地址划分如表3-2所示。公司所有的VLAN均可以访问互联网。请将下面的配置代码补充完整。
<HUAWEI> (7)
[HUAWEI] (8) SwitchA
[SwitchA] interface gigabitethernet 0/0/19
[SwitchA-GigabitEthernet0/0/19] port link-type (9)
[SwitchA-GigabitEthernet0/0/19] port trunk (10) vlan 10 20[SwitchA-GigabitEthernet0/0/19] quit[SwitchA] interface vlanif 10
[SwitchA-Vlanifl0] ip address (11) 255.255.255.240
#在SwitchA上配置一条到出口网关Router的缺省静态路由，使用户能够访问Internet。[SwitchA] ip routc-static 0.0.0.0 0.0.0.0(12) SwitchB配置略
|
|
|
问题：3.4
在目前拓扑结构基础上，如何提高网络的可用性?
|
|
|
|
|
