  第46题
  知识点：   箭线图法
  关键词：   箭线图        章/节：   活动排序

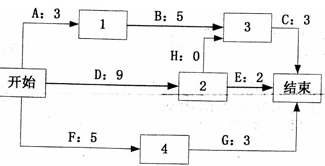

下面的箭线图中（活动的时间单位：周），活动G最多可以推延( )周而不会影响项目的完工日期。


  A.  1

  B.  2

  C.  3

  D.  4




  相关试题：活动排序          更多>

  第43题    2021年下半年
   44%
在系统集成项自中，只有各个组件设备组没完成，团队才能对其进行测试，设备组长和测试活动，之间属于（）关系。
  第59题    2009年下半年
   66%
某软件项目已经到了测试阶段，但是由于用户订购的硬件设备没有到货而不能实施测试。这种测试活动与硬件之间的依赖关系属于（59)。..
  第46题    2019年上半年
   53%
前导图法可以描述四种关键活动类型的依赖关系。对于接班同事A到岗，交班同事B才可以下班的交接班过程，可以用（ ）描述。
   知识点讲解
   · 箭线图法

       箭线图法
        箭线图法（Arrow Diagramming Method, ADM）是用箭线同时表示活动和其逻辑关系的一种网络图表示方法，也叫作双代号网络图法（Activity On Arrow, AOA）。下图所示为箭线图法的示例。

        箭线图示例
        ADM只使用完成—开始依赖关系，所以为了正确定义所有逻辑关系，引入虚活动的概念。虚活动在ADM中用虚线表示。虚活动不消耗时间，在进行进度网络分析时应注意。
        ADM和PDM的主要区别有：
        .PDM常用，而ADM不常用。
        .PDM用节点表示活动，ADM用箭线表示活动。
        .PDM有四种依赖关系，ADM只有FS依赖关系。
        .PDM中没有虚活动，ADM中有虚活动。
