  第1题
  知识点：   分辨率   需求分析   安全性   调试   加密   架构设计   监控   评估   设计阶段   视频   系统架构   消息   中间件   准确性


【说明】
某软件公司拟为某市级公安机关开发一套特种车辆管理与监控系统，以提高特种车辆管理的效率和准确性。在系统需求分析与架构设计阶段，用户提出的部分需求和关键质量属性场景如下：
(a)系统用户分为管理员、分管领导和普通民警等三类；
(b)正常负载情况下，系统必须在0.5秒内对用户的车辆查询请求进行响应；
(c)系统能够抵御99.999%的黑客攻击；
(d)系统的用户名必须以字母开头，长度不少于5个字符；
(e)对查询请求处理时间的要求将影响系统的数据传输协议和处理过程的设计；
(f)网络失效后，系统需要在2分钟内发现并启用备用网络系统；
(g)在系统升级时，需要保证在1个月内添加一个新的消息处理中间件；
(h)查询过程中涉及到的车辆实时视频传输必须保证20帧/秒的速率，且画面具有600*480的分辨率；
(i)更改系统加密的级别将对安全性和性能产生影响；
(j)系统主站点断电后，需要在3秒内将请求重定向到备用站点；
(k)假设每秒中用户查询请求的数量是10个，处理请求的时间为30毫秒，则“在1秒内完成用户的查询请求”这一要求是可以实现的；
(l)对用户信息数据的授权访问必须保证99.999%的安全性；
(m)目前对“车辆信息实时监控”业务逻辑的描述尚未达成共识，这可能导致部分业务功能模块的重复，影响系统的可修改性；
(n)更改系统的Web界面接口必须在1周内完成；
(o)系统需要提供远程调试接口，并支持系统的远程调试。
在对系统需求和质量属性场景进行分析的基础上，系统的架构师给出了三个候选的架构设计方案。公司目前正在组织系统开发的相关人员对系统架构进行评估。

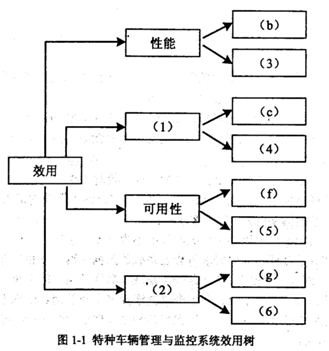

问题：1.1   在架构评估过程中，质量属性效用树（utility tree）是对系统质量属性进行识别和优先级排序的重要工具。请给出合适的质量属性，填入图1-1中(1)、(2)空白处；并选择题干描述中的(a)～(o)，将恰当的序号填入(3)～(6)空白处，完成该系统的效用树。

问题：1.2   在架构评估过程中，需要正确识别系统的架构风险、敏感点和权衡点，并进行合理的架构决策。请用300字以内的文字给出系统架构风险、敏感点和权衡点的定义，并从题干描述中的(a)～(o)各选出1个属于系统架构风险、敏感点和权衡点的描述。




   知识点讲解
   · 分辨率    · 需求分析    · 安全性    · 调试    · 加密    · 架构设计    · 监控    · 评估    · 设计阶段    · 视频    · 系统架构    · 消息    · 中间件    · 准确性

       分辨率
        图形（图像）的主要指标有分辨率、点距、色彩数（灰度）。
        （1）分辨率：可以分为屏幕分辨率和输出分辨率。屏幕分辨率是指每英寸的点阵的行数或列数，这个数值越大，显示质量就越好。输出分辨率是指每英寸的像素点数，是衡量输出设备的精度的，数值越大，质量越好。
        （2）点距：指两个像素之间的距离，一般来说，分辨率越高，则像素点距的规格越小，显示效果越好。
        （3）深度：图像深度确定彩色图像的每个像素可能有的颜色数，或者确定灰度图像的每个像素可能有的灰度级数。通常，图像深度也指存储每个像素所用的存储器位数，或者说用多少位存储器单元来表示，它也是用来度量图像分辨率的。每个像素颜色或灰度被量化后所占用的存储器位数越多，它能表达的颜色数目就越多，它的深度就越深。
        例如，一个点有n位色，则说明这个点用2n种颜色表示。图像文件是采用点阵（像素）来描述的，而在存储时也是针对点阵进行描述的。而每个点阵，我们将采用n位来表示其颜色（可以表示2n种颜色）。位数越多，可以表示的色彩也就越丰富。
        例如，某图像的分辨率为640×480dpi，假设每个像素为16位，则该图像的容量（大小）为：
        640×480×（16÷8）=614400B=600KB
        这里的“每个像素为16位”说明每个像素需要用2个字节来表示，每个像素有216=65535种颜色。
        又如，某256色的图像的分辨率为640×480dpi，则该图像的大小为：
        640×480×（log2（256）÷8）=307200B=300KB
        这里的“256色的图像”说明每个像素需要用1个字节来表示（28=256）。

       需求分析
        需求分析的方法种类繁多，不过如果按照分解的方式不同，可以很容易地划分出几种大类型：
        （1）结构化分析方法。本节后续内容将详细讨论SA的内容。
        （2）面向对象分析方法。将在9.4节中进行详细介绍。
        （3）面向问题域的分析（Problem Domain Oriented Analysis，PDOA）方法。PDOA更多地强调描述，而少强调建模。它的描述大致分为关注问题域和关注解系统的待求行为这两个方面。问题框架是PDOA的核心元素，是将问题域建模成为一系列相互关联的子域。也可以把问题框架看作是开发上下文图，但不同的是上下文图的建模对象是针对解系统，而问题框架则是针对问题域。也就是说，问题框架的目标就是大量地捕获更多有关问题域的信息。PDOA方法现在还在研究阶段，并未广泛应用。
               业务流程分析
               业务流程分析的目的是了解各个业务流程的过程，明确各个部门之间的业务关系和每个业务处理的意义，为业务流程的合理化改造提供建议，为系统的数据流程变化提供依据。
               业务流程分析的步骤如下：
               （1）通过调查掌握基本情况。
               （2）描述现有业务流程（绘制业务流程图）。
               （3）确认现有业务流程。
               （4）对业务流程进行分析。
               （5）发现问题，提出解决方案。
               （6）提出优化后的业务流程。
               在业务流程图中使用的基本符号如下图所示。

               业务流程图符号
               数据流图
               DFD是结构化分析中的重要方法和工具，是表达系统内数据的流动并通过数据流描述系统功能的一种方法。DFD还可被认为是一个系统模型，在信息系统开发中，一般将它作为需求说明书的组成部分。
               DFD从数据传递和加工的角度，利用图形符号通过逐层细分描述系统内各个部件的功能和数据在它们之间传递的情况，来说明系统所完成的功能。具体来说，DFD的主要作用如下：
               （1）DFD是理解和表达用户需求的工具，是系统分析的手段。由于DFD简明易懂，理解它不需要任何计算机专业知识，因此通过它同客户交流很方便。
               （2）DFD概括地描述了系统的内部逻辑过程，是系统分析结果的表达工具，因而也是系统设计的重要参考资料，是系统设计的起点。
               （3）DFD作为一个存档的文字材料，是进一步修改和充实开发计划的依据。
               在DFD中，通常会出现4种基本符号，分别是数据流、加工、数据存储和外部实体（数据源及数据终点）。数据流是具有名字和流向的数据，在DFD中用标有名字的箭头表示。加工是对数据流的变换，一般用圆圈表示。数据存储是可访问的存储信息，一般用直线段表示。外部实体是位于被建模的系统之外的信息生产者或消费者，是不能由计算机处理的成分，它们分别表明数据处理过程的数据来源及数据去向，用标有名字的方框表示。下图是一个典型的DFD示例。

               办理取款手续的DFD
               为了表达数据处理过程中的数据加工情况，用一个DFD是不够的。稍微复杂的实际问题，在DFD中常常出现十几个甚至几十个加工。这样的DFD看起来很不清楚。层次结构的DFD能很好地解决这一问题。按照系统的层次结构进行逐步分解，并以分层的DFD反映这种结构关系，能清楚地表达整个系统。
               下图给出分层DFD的示例。数据处理S包括三个子系统1、2、3。顶层下面的第一层DFD为DFD/L1，第二层的DFD/L2.1、DFD/L2.2及DFD/L2.3分别是子系统1、2和3的细化。对任何一层数据流图来说，我们称它的上层图为父图，在它下一层的图则称为子图。

               分层数据流图
               概括地说，画DFD的基本步骤，就是“自顶向下，逐层分解”。检查和修改的原则如下：
               （1）DFD中的所有图形符号只限于前述4种基本图形元素。
               （2）顶层DFD必须包括前述4种基本元素，缺一不可。
               （3）顶层DFD中的数据流必须封闭在外部实体之间。
               （4）每个加工至少有一个输入数据流和一个输出数据流。
               （5）在DFD中，需按层给加工框编号。编号表明了该加工处在哪一层，以及上下层的父图与子图的对应关系。
               （6）规定任何一个数据流子图必须与它上一层的一个加工对应，两者的输入数据流和输出数据流必须一致。此即父图与子图的平衡。
               （7）可以在DFD中加入物质流，帮助用户理解DFD。
               （8）图上每个元素都必须有名字。
               （9）DFD中不可夹带控制流。
               数据字典
               数据字典是关于数据的信息的集合，也就是对DFD中包含的所有元素的定义的集合。DFD和数据字典共同构成系统的逻辑模型。没有DFD，数据字典难以发挥作用；没有数据字典，DFD就不严格。只有把DFD和对DFD中每个元素的精确定义放在一起，才能共同构成系统的规格说明。
               数据字典的设计包括：数据流设计、数据元素字典设计、数据处理字典设计、数据结构字典设计和数据存储设计。这些设计涵盖了数据的采集和范围的确定等信息。在数据字典的每一个词条中应包含以下信息名称、别名或编号、分类、描述、何处使用。
               对加工的描述是数据字典的组成内容之一，常用的加工描述方法有结构化语言、判定树及判定表。
               （1）结构化语言：介于自然语言和形式语言之间的一种半形式语言，在自然语言基础之上加了一些限度，使用有限的词汇和有限的语句来描述加工逻辑。结构化语言是受结构化程序设计思想启发而扩展出来的。结构化程序设计只允许3种基本结构。结构化语言也只允许3种基本语句，即简单的祈使语句、判断语句和循环语句。与程序设计语言的差别在于结构化语言没有严格的语法规定，与自然语言的不同在于它只有极其有限的词汇和语句。结构化语言使用三类词汇：祈使句中的动词、数据字典中定义的名词及某些逻辑表达式中的保留字。
               （2）判定树：若一个动作的执行不只依赖一个条件，而与多个条件有关，那么这项策略的表达就比较复杂。如果用结构化语言的判断语句，就有多重嵌套，层次一多，可读性就会下降。用判定树来表示，可以更直观一些。
               （3）判定表：一些条件较多、在每个条件下取值也较多的判定问题，可以用判定表表示。判定表能清晰地表达复杂的条件组合与应做动作之间的对应关系，判定表的优点是能够简洁、无二义性地描述所有的处理规则。但判定表表示的是静态逻辑，是在某种条件取值组合情况下可能的结果，它不能表达加工的顺序，也不能表达循环结构，因此判定表不能成为一种通用的设计工具。

       安全性
        （1）可用性。可用性评价指标及测量，如下表所示。

        可用性评价指标及测量

        （2）完整性。完整性评价指标及测量，如下表所示。

        完整性评价指标及测量
        （3）保密性。保密性评价指标及测量，如下表所示。

        保密性评价指标及测量


       调试
        调试的任务就是根据测试时所发现的错误，找出原因和具体的位置，进行改正。调试主要由程序开发人员来进行，谁开发的程序就由谁来进行调试。常用的调试方法有试探法、回溯法、对分查找法、归纳法和演绎法。

       加密
               保密与加密
               保密就是保证敏感信息不被非授权的人知道。加密是指通过将信息进行编码而使得侵入者不能够阅读或理解的方法，目的是保护数据和信息。解密是将加密的过程反过来，即将编码信息转化为原来的形式。古时候的人就已经发明了密码技术，而现今的密码技术已经从外交和军事领域走向了公开，并结合了数学、计算机科学、电子与通信等诸多学科而成为了一门交叉学科。现今的密码技术不仅具有保证信息机密性的信息加密功能，而且还具有数字签名、身份验证、秘密分存、系统安全等功能，来鉴别信息的来源以防止信息被篡改、伪造和假冒，保证信息的完整性和确定性。
               加密与解密机制
               加密的基本过程包括对原来的可读信息（称为明文或平文）进行翻译，译成的代码称为密码或密文，加密算法中使用的参数称为加密密钥。密文经解密算法作用后形成明文，解密算法也有一个密钥，这两个密钥可以相同也可以不相同。信息编码的和解码方法可以很简单也可以很复杂，需要一些加密算法和解密算法来完成。
               从破译者的角度来看，密码分析所面对的问题有三种主要的变型：①“只有密文”问题（仅有密文而无明文）；②“已知明文”问题（已有了一批相匹配的明文与密文）；③“选择明文”（能够加密自己所选的明文）。如果密码系统仅能经得起第一种类型的攻击，那么它还不能算是真正的安全，因为破译者完全可能从统计学的角度与一般的通信规律中猜测出一部分的明文，而得到一些相匹配的明文与密文，进而全部解密。因此，真正安全的密码机制应使破译者即使拥有了一些匹配的明文与密文也无法破译其他的密文。
               如果加密算法是可能公开的，那么真正的秘密就在于密钥了，密钥长度越长，密钥空间就越大，破译密钥所花的时间就越长，破译的可能性就越小。所以应该采用尽量长的密钥，并对密钥进行保密和实施密钥管理。
               国家明确规定严格禁止直接使用国外的密码算法和安全产品，原因主要有两点：①国外禁止出口密码算法和产品，目前所出口的密码算法都有破译手段，②国外的算法和产品中可能存在“后门”，要防止其在关键时刻危害我国安全。
               密码算法
               密码技术用来进行鉴别和保密，选择一个强壮的加密算法是至关重要的。密码算法一般分为传统密码算法（又称为对称密码算法）和公开密钥密码算法（又称为非对称密码算法）两类，对称密钥密码技术要求加密解密双方拥有相同的密钥。而非对称密钥密码技术是加密解密双方拥有不相同的密钥。
               对称密钥密码体制从加密模式上可分为序列密码和分组密码两大类（这两种体制之间还有许多中间类型）。
               序列密码是军事和外交场合中主要使用的一种密码技术。其主要原理是：通过有限状态机产生性能优良的伪随机序列，使用该序列将信息流逐比特加密从而得到密文序列。可以看出，序列密码算法的安全强度由它产生的伪随机序列的好坏而决定。分组密码的工作方式是将明文分成固定长度的组（如64比特一组），对每一组明文用同一个密钥和同一种算法来加密，输出的密文也是固定长度的。在序列密码体制中，密文不仅与最初给定的密码算法和密钥有关，同时也是被处理的数据段在明文中所处的位置的函数；而在分组密码体制中，经过加密所得到的密文仅与给定的密码算法和密钥有关，而与被处理的明数据段在整个明文中所处的位置无关。
               不同于传统的对称密钥密码体制，非对称密码算法要求密钥成对出现，一个为加密密钥（可以公开），另一个为解密密钥（用户要保护好），并且不可能从其中一个推导出另一个。公共密钥与专用密钥是有紧密关系的，用公共密钥加密的信息只能用专用密钥解密，反之亦然。另外，公钥加密也用来对专用密钥进行加密。
               公钥算法不需要联机密钥服务器，只在通信双方之间传送专用密钥，而用专用密钥来对实际传输的数据加密解密。密钥分配协议简单，所以极大简化了密钥管理，但公共密钥方案较保密密钥方案处理速度慢，因此，通常把公共密钥与专用密钥技术结合起来实现最佳性能。
               密钥及密钥管理
               密钥是密码算法中的可变参数。有时候密码算法是公开的，而密钥是保密的，而密码分析者通常通过获得密钥来破译密码体制。也就是说，密码体制的安全性建立在对密钥的依赖上。所以，保守密钥秘密是非常重要的。
               密钥管理一般包括以下8个内容。
               （1）产生密钥：密钥由随机数生成器产生，并且应该有专门的密钥管理部门或授权人员负责密钥的产生和检验。
               （2）分发密钥：密钥的分发可以采取人工、自动或者人工与自动相结合的方式。加密设备应当使用经过认证的密钥分发技术。
               （3）输入和输出密钥：密钥的输入和输出应当经由合法的密钥管理设备进行。人工分发的密钥可以用明文形式输入和输出，并将密钥分段处理；电子形式分发的密钥应以加密的形式输入和输出。输入密钥时不应显示明文密钥。
               （4）更换密钥：密钥的更换可以由人工或自动方式按照密钥输入和密钥输出的要求来实现。
               （5）存储密钥：密钥在加密设备内采用明文形式存储，但是不能被任何外部设备访问。
               （6）保存和备份密钥：密钥应当尽量分段保存，可以分成两部分并且保存在不同的地方，例如一部分存储在保密设备中，另一部分存储在IC卡上。密钥的备份也应当注意安全并且要加密保存。
               （7）密钥的寿命：密钥不可以无限期使用，密钥使用得越久风险也就越大。密钥应当定期更换。
               （8）销毁密钥：加密设备应能对设备内的所有明文密钥和其他没受到保护的重要保护参数清零。

       架构设计
        WebApp描述了使WebApp达到其业务目标的基础结构，典型使用多层架构来构造，包括用户界面或展示层、基于一组业务规则来指导与客户端浏览器进行信息交互的控制器，以及可以包含WebApp的业务规则的内容层或模型层，描述将以什么方式来管理用户交互、操作内部处理任务、实现导航及展示内容。模型-视图-控制器（Model-View-Controller，MVC）结构是WebApp基础结构模型之一，它将WebApp功能及信息内容分离。

       监控
        主要包括故障监控和性能、流量、负载等状态监控，这些监控关系到集群的健康运行及潜在问题的及时发现与干预。
        （1）服务故障、状态监控：主要是对服务器自身、上层应用、关联服务数据交互监控；例如针对前端Web Server，就可以有很多种类型的监控，包括应用端口状态监控，便于及时发现服务器或应用本身是否崩溃、通过ICMP包探测服务器健康状态，更上层可能还包括应用各频道业务的监控，这些只是一部分，还有多种监控方式，依应用特点而定。还有一些问题需解决，如集群过大，如何高性能地进行监控也是一个现实问题。
        （2）集群状态类的监控或统计，为合理管理调优集群提供数据参考，包括服务瓶颈、性能问题、异常流量、攻击等问题。

       评估
        评估测试不只针对物理设备，更重要的是要评估、比较各种网络技术。通常使用模拟测试配置和模拟负载进行子系统（如路由器）和网络技术（如ATM或FDDI等）的评估。评估测试不适用于全局网络，因为全局网络拓扑负载、网络设备太多，不好准确定位引起问题的原因和位置，不能进行有效的比较。多数评估测试在专用的子网测试环境中进行。
        很多公司都有其固定合作的网络设备供应商，如路由器、集线器或交换机的供应商，通常很少再做设备比较测试，但网络技术的比较测试需要经常进行。企业经常面对选择哪种技术以及怎样比较不同技术的问题，所以技术评估是评估测试中很重要的一项。
        在比较设备与技术时，除了使用专用于待测设备或技术的工程负载外，有经验的程序员也使用真实负载，使用真实负载可以了解待测设备或技术在特定环境下的运行性能。通过两种负载模式检测结果的比较，可以获知待测设备还有多少多余容量。
        评估测试与设备或技术的功能／特征测试一样，用于比较待测设备或技术的性能、稳定性、特性、易用性配置和管理等方面的功能。
        评估测试实质是衰减测试的基础，评估测试中对几种设备或技术进行比较；衰减测试中对同一设备的不同版本进行比较。测试中选择设备的标准也完全可作为验证升级版本工作正常与否的标准。尽可能多地集成在计划／设计阶段进行测试是非常好的方法，最初的产品评估测试可以被开发阶段的可接受性测试和升级阶段的衰减性测试所借鉴。
        评估测试是最常进行的测试，在设备选型、技术选型，以及网络系统升级过程中都要进行或多或少的评估测试。
        用于评估测试的负载模式和测试脚本要能有效覆盖被检测的设备和技术。常使用最好情形（工程负载）和真实负载模式进行测试，两种方式都提供了唯一的、重要的检测结果，测试人员要能够理解、解释测试结果间的不同。
        工程检测结果是被测设备和技术在最理想的情形下测试得到的结果，因此不能在真实运行环境里显示它们的运行性能；真实检测结果能很好地显示待测设备或技术在运行网络环境中的性能，但无法预测设备的总容量。如果时间允许，两种测试都要做。通常测试人员只有时间进行一种测试，一般进行最好情形的测试。许多公开发行的测试报告都是基于最好情形（工程负载）下的测试结果。
        所有的测试配置都是模拟的。用于设备比较的测试配置不一定要代表运行网络的典型配置，任何有效、公正的测试配置都能对被测产品进行很好的比较。然而，测试配置和负载越接近运行网络的配置和负载，测试的结果越能反映被测设备在运行网络中的运行情况。
        在安装和配置测试网络时必须注意：要确保配置中所有测试组件都是最新版本，使测试尽可能地公正和统一，以取得最好的测试结果。在测试非正式版时一定要小心，因为发布日期经常有错误。测试配置中安装了非正式版后，它还可能会变，所以非正式版的测试结果和正式版的测试结果经常不一致，分析非正式版的设备经常会延误项目的进行。
        进行评估测试时，除了被测设备，测试配置中的所有网络组件都要保持不变。这一点非常重要，只有这样才能保证被测设备可以进行公平比较。对于子网，这一点很容易做到（一个网络设备很容易被另一个设备所替代）。
        网络技术评估要比较各种网络技术，因而测试配置中的几个网络组件都需要更换。重要的是不要改变源或目标配置。在配置中不仅通信线路需要更换，路由器也需要更换。传输负载和端点的配置要保持不变。
        需要评估测试计划中的各个测试任务，逐步完成测试、数据收集和数据解释。在评估测试中，各测试进行的先后次序没有关系，因为它们不是线性关系，而是多次重复进行的。当在测试中发现了新的信息时，以前所做的测试可能要重新进行以确定它的测试结果，或要对以前的测试稍作改变以检验网络运行的其他方面。此外，在评估期间设备提供商经常发布新的版本或非正式的版本，所以各种基于这种设备的测试都要重新进行。
        制定网络设备、技术比较或取舍标准时，不仅要参考评估测试所得的测试结果数据，还要综合考虑其他一些信息，如各设备的性能价格比，但由于没有运行网络的持续和峰值负载要求，所以缺少比较基准，往往将产品评估测试引入歧途。
        最后要根据评估测试所得的数据和图表对网络系统作出总结性评估，并撰写网络系统评估报告。

       设计阶段
        设计阶段监理进行质量控制的要点如下。
        （1）了解建设单位的建设需求和对信息系统安全性的要求，协助建设单位制定项目质量目标规划和安全目标规划。
        （2）对各种设计文件提出设计质量标准。
        （3）进行设计过程跟踪，及时发现质量问题，并及时与承建单位协调解决。审查阶段性成果，并提出监理意见。审查承建单位提交的总体设计方案，审查承建单位对关键部位的测试方案。
        （4）协助承建单位建立质量保障体系。
        （5）协助承建单位完善现场质量管理制度。
        （6）组织设计文件及设计方案交底会，制定质量要求标准。

       视频
        视频是动态的画面序列，这些画面以超过每秒24帧的速度播放，便可以使观察者产生平滑、连续的视觉效果。视频类似于我们熟知的电影和电视，有声有色。电影采用了每秒24幅画面的播放速度，电视采用了每秒25幅或30幅画面的播放速度。视频图像可来自于录像带、影碟、电视、摄像机等，这些模拟视频信号可通过视频采集卡转换成数字视频信号，以便计算机进行处理和存储。

       系统架构
               客户机／服务器系统
               C/S（Client/Server）结构，即大家熟知的客户机和服务器结构。它是软件系统体系结构，通过它可以充分利用两端硬件环境的优势，将任务合理分配到客户机端和服务器端来实现，降低了系统的通信开销。目前大多数应用软件系统都是客户机／服务器形式的两层结构，由于现在的软件应用系统正在向分布式的Web应用发展，Web和客户机／服务器应用都可以进行同样的业务处理，应用不同的模块共享逻辑组件；因此，内部的和外部的用户都可以访问新的和现有的应用系统，通过现有应用系统中的逻辑可以扩展出新的应用系统。这也就是目前应用系统的发展方向。
               浏览器／服务器系统
               B/S （Browser/Server）结构即浏览器和服务器结构。它是随着Internet技术的兴起，对C/S结构的一种变化或者改进的结构。在这种结构下，用户工作界面是通过WWW浏览器来实现，极少部分事务逻辑在前端（浏览器）实现，但是主要事务逻辑在服务器端（服务器）实现，形成所谓三层3-tier结构。这样就大大简化了客户端电脑载荷，减轻了系统维护与升级的成本和工作量，降低了用户的总体成本（TCO）。以目前的技术看，局域网建立B/S结构的网络应用，并通过Internet/Intranet模式下数据库应用，相对易于把握，成本也是较低的。它是一次性到位的开发，能实现不同的人员，从不同的地点，以不同的接入方式（如LAN，WAN, Internet/Intranet等）访问和操作共同的数据库；它能有效地保护数据平台和管理访问权限，服务器数据库也很安全。
               多层分布式系统（Multi-tier System）
               （1）概念。
               随着中间件与Web技术的发展，三层或多层分布式应用体系越来越流行。在多层体系中，各层次按照以下方式进行划分，实现明确分工：
               ①瘦客户：提供简洁的人机交互界面，完成数据的输入／输出。
               ②业务服务：完成业务逻辑，实现客户与数据库对话的桥梁。同时，在这一层中，还应实现分布式管理、负载均衡、Fail/Recover、安全隔离等。
               ③数据服务：提供数据的存储服务。一般就是数据库系统。
               （2）多层系统主要特点。
               多层系统主要特点是：
               .安全性。中间层隔离了客户直接对数据服务器的访问，保护了数据库的安全。
               .稳定性。对于要求24×7工作的业务系统，多层分布式体系提供了更可靠的稳定性。一是中间层缓冲Client与数据库的实际连接，使数据库的实际连接数量远小于Client应用数量。当然，连接数越少，数据库系统就越稳定。二是Fail/Recover机制能够在一台服务器宕机的情况下，透明地把客户端工作转移到其他具有同样业务功能的服务上。
               .易维护。由于业务逻辑在中间服务器，当业务规则变化后，客户端程序基本不做改动。
               .快速响应。通过负载均衡以及中间层缓存数据能力，可以提高对客户端的响应速度。
               .系统扩展灵活。基于多层分布体系，当业务增大时，可以在中间层部署更多的应用服务器，提高对客户端的响应，而所有变化对客户端透明。
               （3）多层系统举例。
               目前最为流行的两类多层应用架构为Sun的J2EE和Microsoft.Net，下面简单介绍J2EE的多层架构。

               J2EE多层应用架构
               （4）客户层。
               客户层用于与企业信息系统的用户进行交互以及显示根据特定商务规则进行计算后的结果。基于J2EE规范的客户端可以是基于Web的，也可以是不基于Web的独立（Stand Alone）应用程序。
               在基于Web的J2EE客户端应用中，用户在客户端启动浏览器后，从Web服务器中下载Web层中的静态HTML页面或由JSP或Servlets动态生成的HTML页面。
               在不基于Web的J2EE客户端应用中，独立的客户端应用程序可以运行在一些基于网络的系统中，例如手持设备或汽车电话等。同样，这些独立的应用也可以运行在客户端的Java Applet中。这种类型的客户端应用程序可以在不经过Web层的情况下直接访问部署在EJB容器（EJB Container）中的EJB组件。
               （5） Web层。
               J2EE规范定义的Web层由JSP页面、基于Web的Java Applets以及用于动态生成HTML页面的Servlets构成。这些基本元素在组装过程中通过打包来创建Web组件。运行在Web层中的Web组件依赖Web容器来支持诸如响应客户请求以及查询EJB组件等功能。
               （6）业务层。
               在基于J2EE规范构建的企业信息系统中，将解决或满足特定业务领域商务规则的代码构建成为业务层中的Enterprise JavaBean （EJB）组件。EJB组件可以完成从客户端应用程序中接收数据、按照商务规则对数据进行处理、将处理结果发送到企业信息系统层进行存储、从存储系统中检索数据以及将数据发送回客户端等功能。
               部署和运行在业务层中的EJB组件依赖于EJB容器来管理诸如事务、生命期、状态转换、多线程及资源存储等。这样由业务层和Web层构成了多层分布式应用体系中的中间层。
               （7）企业信息系统层。
               在企业应用系统的逻辑层划分中，企业信息系统层通常包括企业资源规划（ERP）系统、大型机事务处理（Mainframe Transaction Processing）系统、关系数据库系统（RDMS）及其他在构建J2EE分布式应用系统时已有的企业信息管理软件。

       消息
        消息是对象间通信的手段、一个对象通过向另一个对象发送消息来请求其服务。一个消息通常包括接收对象名、调用的操作名和适当的参数（如有必要）。消息只告诉接收对象需要完成什么操作，并不能指示接收者怎样完成操作。消息完全由接收者解释，接收者独立决定采用什么方法来完成所需的操作。

       中间件
        随着计算机技术的飞速发展，各种各样的应用软件需要在各种平台之间进行移植，或者一个平台需要支持多种应用软件和管理多种应用系统，软、硬件平台和应用系统之间需要可靠和高效的数据传递或转换，使系统的协同性得以保证。这些，都需要一种构筑于软、硬件平台之上，同时对更上层的应用软件提供支持的软件系统，而中间件正是在这个环境下应运而生。
               中间件的定义
               由于中间件技术正处于发展过程之中，因此目前尚不能对它进行精确的定义。
               普遍被接受的是IDC对中间件定义的描述：中间件是一种独立的系统软件或服务程序，分布式应用软件借助这种软件在不同的技术之间共享资源，中间件位于客户机服务器的操作系统之上，管理计算资源和网络通信。
               IDC对中间件的定义表明：中间件是一类软件，而非一种软件；中间件不仅仅实现互连，还要实现应用之间的互操作；中间件是基于分布式处理的软件，最突出的特点是其网络通信功能。
               人们在使用中间件时，往往是一组中间件集成在一起，构成一个平台（包括开发平台和运行平台），但在这组中间件中必须有一个通信中间件，即：中间件=平台+通信，这个定义也限定了只有用于分布式系统中才能称为中间件，同时还可以把它与支撑软件和应用软件区分开来。
               中间件的主要作用是：
               ①缩短应用的开发周期。
               ②节约应用的开发成本。
               ③减少系统初期的建设成本。
               ④降低应用开发的失败率。
               ⑤保护已有的投资。
               ⑥简化应用集成。
               ⑦减少维护费用。
               ⑧提高应用的开发质量。
               ⑨保证技术进步的连续性。
               ⑩增强应用的生命力。
               中间件与电子商务
               中间件是电子商务应用集成的关键之一，不管电子商务应用分布在什么硬件平台上，使用了什么数据库系统，透过了什么复杂的网络，电子商务应用的互连和互操作是电子商务中间件首先要解决的问题。
               在通信方面，电子商务中间件要支持各种通信协议和通信服务模式，传输各种数据内容，数据格式翻译、流量控制、数据加密、数据压缩等；电子商务中间件还要解决名字服务、安全控制、并发控制、可靠性和效率保证等；在电子商务应用开发方面，要能提供基于不同平台的丰富的开发接口，支持流行的开发工具和异构互连接口标准等；在管理方面，解决电子商务中间件本身的配置、监控、调谐，为电子商务应用的易用易管理提供保证。针对不同的Web应用环境，对电子商务中间件有各种不同的要求。对工作流应用，需要根据条件以及条件满足状态，将信息、响应状态从一个应用传递到另一个应用；对联机事务处理，需要保证分布式的数据一致性、不停机作业、大量并发的高效率；对于一个数据采集系统需要保证可靠传输等。
               在这种情况下，电子商务应用应包含以下层次：
               ①浏览器。这是进入电子商务的通道。
               ②电子商务应用平台。提供电子商务不同应用类型的生成工具软件，如网上商店、网络支付、虚拟社区等。
               ③电子商务交换平台。对内集成企业内部的各种与电子商务相关的业务系统，对外连接商业合作伙伴，如银行、供应商、客户、配送结构，完成各种不同业务系统之间数据转换和整合。
               ④电子商务基础平台。用来支持大量Internet客户的并发访问，使应用开发商快速开发出灵活多变的电子商务应用，尽快把信息系统和商务活动放到Internet中。
               在电子商务交换平台和电子商务基础平台中都不能没有中间件的存在。可以说，没有中间件就不能支撑今天的网络应用。

       准确性
        准确性是指入侵检测系统能正确地检测出系统入侵活动的能力。当一个入侵检测系统的检测不准确时，它就可能把系统中的合法活动当作入侵行为，或者把入侵行为作为正常行为，这时就出现误报警和漏报警现象，实用的入侵检测系统应具有低的误警率和漏警率。
