【说明】
煤炭生产是国民经济发展的主要领域之一,其煤矿的安全非常重要。某能源企业拟开发一套煤矿建设项目安全预警系统,以保护煤矿建设项目从业人员生命安全。本系统的主要功能包括如下(a)~(h)所述。
(a) 项目信息维护
(b) 影响因素录入
(c) 关联事故录入
(d) 安全评价得分
(e) 项目指标预警分析
(f) 项目指标填报
(g) 项目指标审核
(h)项目指标确认

问题:2.1   (9分)

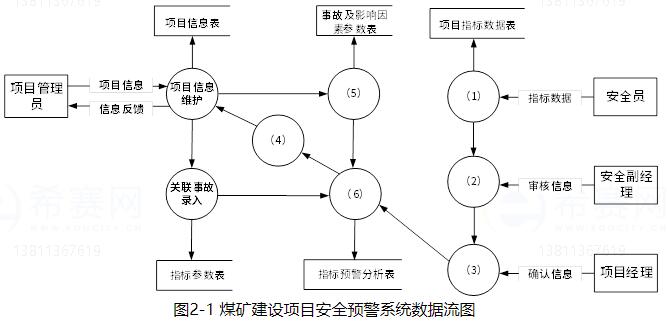

王工根据煤矿建设项目安全预警系统的功能要求,设计完成了系统的数据流图,如图2-1所示。请使用题干中描述的功能(a)~(h),补充完善空(1)~(6)处的内容,并简要介绍数据流图在分层细化过程中遵循的数据平衡原则。


问题:2.2   (9分)

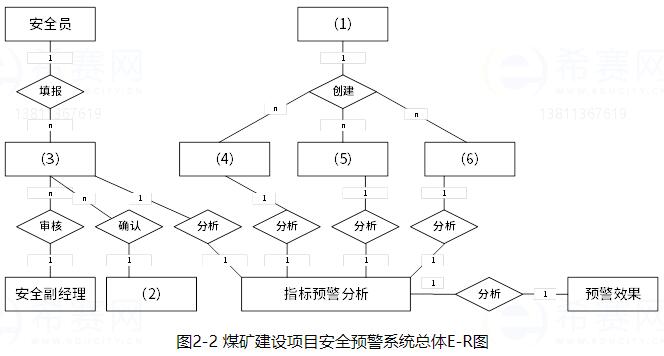

请根据【问题1】中数据流图表示的相关信息,补充完善煤矿建设项目安全预警系统总体E-R图(见图2-2)中实体(1)~(6)的具体内容,将正确答案填在答题纸上。


问题:2.3   (7分)
在结构化分析和设计过程中,数据流图和数据字典是常用的技术手段,请用200字以内的文字简要说明它们在软件需求分析和设计阶段的作用。




   知识点讲解
   · 审核    · 维护    · 项目信息

       审核
        依据知识库内容加入的审核标准,由资深技术人员审核内容的正确性和完整性,避免与原有的知识库内容重复或冲突,给出审核意见后提交批准加入知识库中。

       维护
        维护阶段是软件生存期中时间最长的阶段。软件一旦交付正式投入运行后便进入软件维护阶段。该阶段的关键任务是通过各种必要的维护活动使系统持久地满足用户的需要。每一项维护活动都应该准确地记录下来,作为正式的文档资料加以保存。

       项目信息
        在整个项目生命周期中,需要收集、分析和加工大量数据和信息,并以各种形式分发给项目团队成员和其他干系人。项目信息传递的过程一般是从各执行过程中收集项目数据,在各控制过程中,对项目数据进行综合分析和汇总,并加工成项目信息,然后以口头方式传递项目信息,或者把项目信息编辑成各种形式的报告,加以存储和分发。
        在实践中,数据和信息这两个术语经常被替换使用,但为了避免造成干系人的困惑和误解,需要对这些术语进行澄清。
        .工作绩效数据:在执行项目工作的过程中,从每个正在执行的活动中收集到的原始观察结果和测量值。例如,工作完成百分比、质量和技术绩效测量值、进度活动的开始和结束日期、变更请求的数量、缺陷数量、实际成本和实际持续时间等。
        .工作绩效信息:从各控制过程中收集并结合相关背景和跨领域关系,进行整合分析而得到的绩效数据。绩效信息的例子有可交付成果的状况、变更请求的执行状况、预测的完工估算。
        .工作绩效报告:为制定决策、提出问题、采取行动或引起关注而汇编工作绩效信息所形成的实物或电子项目文件。例如,状况报告、备忘录、论证报告、信息札记、电子报表、推荐意见或情况更新等。
