  第3题
  知识点：   net   电子政务   局域网   链路

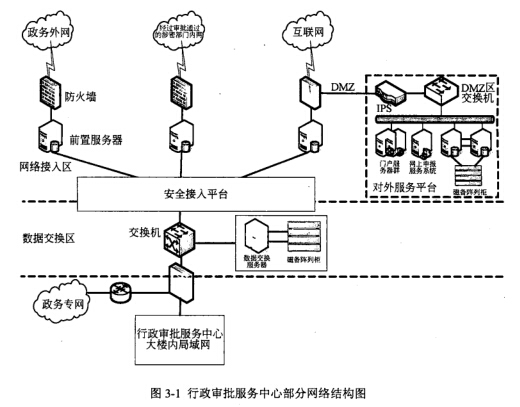

某市行政审批服务中心大楼内涉及几类网络：互联网Internet、市电子政务专网、市电子政务外网、市行政审批服务中心大楼内局域网以及各部门业务专网。行政审批服务中心网络规划工作组计划以市电子政务专网为基础，建设市级行政审批服务中心专网(骨干万兆、桌面千兆)。大楼内部署五套独立链路，分别用于连接政务外网、政务专网、大楼内局域网、互联网和涉密部门内网。行政审批服务中心网络结构(部分)如图3-1所示。

问题：3.1   请指出图3-1的安全接入平台中可采用的技术或安全设备有哪些？

问题：3.2   图3-1中DMZ区交换机共提供12个千兆端口和8个百兆端口，请问该交换机的吞吐量至少达到多少Mpps，才能够确保所有端口均能线速工作，并提供无阻塞的数据交换。

问题：3.3   市行政审批服务中心大楼监控系统采用目前国际上最先进的IP智能监控架构，并且能和门禁系统、报警系统、车牌管理系统进行联动。大楼监控系统可提供实时监控、存储和随时调看CIF格式(352×288)和D1格式(720×576)分辨率的图像，支持MPEG2、MPEG4、H.264等编码格式，尤其是在高动态图像监控场合，可以提供广播级的高清图像质量，满足市大楼安防监控的要求。
(1)大楼内预计共有监控点500个，如果保存的是CIF格式的图像，码流为512Kb/s，请计算每小时保存楼内全部监控点视频流需要多大的存储空间(Bytes或GB)。
如果保存的是D1格式的图像，码流为2048Kb/s，请计算每小时保存楼内全部监控点视频流需要多大的存储空间(Bytes或GB)。
(2)系统实施时，图像格式采用了CIF，码流为512Kb/s，请计算保存楼内全部监控点30天视频流需要的存储空间(Bytes、GB或TBh'
全部监控视频流信息保存在IPSAN设备S2600中(S2600控制框：双控，220v交流，4GB内存，8*GEiSCSI主机接口，磁盘数量12个/框，最大支持附加7个磁盘扩展框)。假设在本项目中采用SATA 1TB 7.2K RPM硬盘，在IPSAN配置的RAID组级别为RAID10。
请指出RAID10的磁盘利用率，弁计算出保存30天视频流至少需要的硬盘数，以及至少需要配置的S2600控制框数量。
(3)假设在IPSAN设备中创建了2个RAID组RAID001和RAID002，其中RAID001组采用RAID5，包含6个磁盘，RAID002组采用RAID6，包含8个磁盘。请分别计算这两个RAID组的磁盘利用率。




   知识点讲解
   · net    · 电子政务    · 局域网    · 链路

       net
        在网络管理中，最为常用的就是net命令家族。常用的net命令有以下几个。
        .net view命令：显示由指定的计算机共享的域、计算机或资源的列表。
        .net share：用于管理共享资源，使网络用户可以使用某一服务器上的资源。
        .net use命令：用于将计算机与共享的资源相连接或断开，或者显示关于计算机连接的信息。
        .net start命令：用于启动服务，或显示已启动服务的列表。
        .net stop命令：用于停止正在运行的服务。
        .net user命令：可用来添加或修改计算机上的用户账户，或者显示用户账户的信息。
        .net config命令：显示正在运行的可配置服务，或显示和更改服务器服务或工作站服务的设置。
        .net send命令：用于将消息（可以是中文）发送到网络上的其他用户、计算机或者消息名称上。
        .net localgroup命令：用于添加、显示或修改本地组。
        .net accounts命令：可用来更新用户账户数据库、更改密码及所有账户的登录要求。

       电子政务
               电子政务的概念和内容
               电子政务的概念：指政府机构在其管理和服务职能中运用现代信息技术，实现政府组织结构和工作流程的重组优化，超越时间、空间和部门分隔的制约，建成一个精简、高效、廉洁、公平的政府运作模式。
               电子政务涵盖的部门除了政府外，还明确包括了党委、人大、政府、政协、法院、检察院系统各级政务部门等。
               电子政务主要包括以下几个方面的内容：
               .政府间的电子政务（G2G）。
               .政府对企业的电子政务（G2B）。
               .政府对公众的电子政务（G2C）。
               .政府对公务员的电子政务（G2E）。
               当然，政府部门的内部网络除支持政府内部业务之外，更是电子政务的网络基础。
               电子政务建设的指导思想和发展方针
               我国电子政务建设的指导思想是：以邓小平理论和“三个代表”重要思想为指导，深入贯彻落实科学发展观，紧紧围绕全面建设小康社会的总目标，以电子政务科学发展为主题，以深化应用和注重成效为主线，转变电子政务发展方式，充分发挥电子政务应用成效，服务经济结构战略性调整，服务保障和改善民生，服务加强和创新社会管理，促进服务型政府、责任政府、法治政府和廉洁政府建设，走一条立足国情、讲求实效、面向未来的电子政务发展道路。
               我国电子政务建设的发展方针有：
               .必须坚持将科学发展观贯穿于电子政务发展全过程。
               .必须坚持把以人为本和构建和谐社会作为电子政务发展的出发点和落脚点。
               .必须坚持把深化应用和突出成效作为电子政务发展的根本要求。
               .必须坚持创新发展和加强管理的有机统一。
               电子政务建设的发展方向和应用重点
               电子政务建设的发展方向和应用重点包括：
               .加快推动重要政务应用发展
               推进业务应用协同发展。
               推进部门业务应用发展。
               强化政府网站应用服务。
               .加强保障和改善民生应用
               深化保障和改善民生应用。
               加强县级政府和基层政务服务应用。
               .加强创新社会管理应用
               深化社会管理应用。
               促进城镇社会管理创新。
               .强化政务信息资源开发利用
               建设高质量政务信息资源。
               加强政务信息资源管理。
               大力推动信息共享和政务信息资源社会化利用。
               .建设完善电子政务公共平台
               完善以云计算为基础的电子政务公共平台顶层设计。
               全面提升电子政务技术服务能力。
               制定电子政务云计算标准规范。
               鼓励向云计算模式迁移。
               .提高政府信息系统的信息安全保障能力
               建设完善信息安全保障体系。
               制定电子政务安全可靠的标准规范。
               进一步加强政府信息系统安全管理。
               电子政务发展目标
               《国家电子政务“十二五”规划》中指出，电子政务的发展目标为：
               .电子政务统筹协调发展不断深化。
               .应用发展取得重大进展。
               .政府公共服务和管理应用成效明显。
               .电子政务信息共享和业务协同取得重大突破。
               .电子政务技术服务能力明显加强。
               .电子政务信息安全保障能力持续提升。

       局域网
        局域网（Local Area Network, LAN），是在传输距离较短的前提下，所发展的相关技术的集合，用于将小区域内的各种计算机设备和通信设备互联在一起，组成资源共享的通信网络。在局域网中常见的传输媒介有双绞线、细／粗同轴电缆、微波、射频信号和红外线等。其主要特点如下。
        （1）距离短：0.1km～25km，可以是一个建筑物内、一个校园内或办公室内。
        （2）速度快：4Mbps～1Gbps，从早期的4Mbps、10Mbps及100Mbps发展到现在的1000Mbps（1Gbps），而且还在不断向前发展。
        （3）高可靠性：由于距离很近，传输相当可靠，有极低的误码率。
        （4）成本较低：由于覆盖的地域较小，因此传输媒介、网络设备的价格都相对较便宜，管理也比较简单。
        根据技术的不同，局域网有以太网（Ethernet）、令牌环网络（Token Ring）、Apple Talk网络和ArcNet网络等几种类型。现在，几乎所有的局域网都是基于以太网实现的。当然，随着应用需求的不断提高，也对局域网技术提出了新的挑战，出现了一批像FDDI（Fiber Distributed Data Interface，光纤分布式数据接口）一样的技术。

       链路
        链路（link）指的是从发信点到收信点（即从信源到信宿）的一串结点和线路。链路通信是指端到端的通信。
        计算机网络从逻辑结构上可以分成两部分：负责数据处理、向网络用户提供各种网络资源及网络服务的外层用户资源子网和负责数据转发的内层通信子网。通信子网由分组交换结点（简记为R）及连接这些结点的链路组成，负责在主机（Host，H）间传输分组。资源子网由连在网上的主机构成，为网上用户提供共享资源，入网途径和方法。局域网中的每台主机都通过网卡连接到传输介质上，网卡负责在各个主机间传递数据，显然，网卡和传输介质构成了局域网的通信子网，而主机集合则构成了资源子网。用户子网指的是由主计算机、终端、通信控制设备、连网外设、各种软件资源等组成。通信子网分为点对点通信子网和广播式通信子网。它主要有三种组织形式：结合型、专用型和公用型，如下图所示。

        网络的组织形式
        计算机网络也可以看作是在物理上分布的相互协作的计算机系统。其硬件部分除了单体计算机、光纤、同轴电缆以及双绞线等传输媒体之外，还包括插入计算机中用于收发数据分组的各种通信网卡（在操作系统中，这些网卡不当成一种外部设备），把多台计算机连接到一起的集线器（hub，该设备近年正逐步被相应的交换机取代），扩展带宽和连接多台计算机用的交换机（switch）以及负责路径管理、控制网络交通情况的路由器或ATM交换机等。其中路由器或ATM交换机是构成广域网络的主要设备，而交换机和集线则是构成局域网络的主要设备。这些设备都可看作一种专用的计算机。
        综上所述，计算机网络是一个由不同传输媒体构成的通信子网，与这个通信子网连接的多台地理上分散的具有唯一地址的计算机，将数据划分为不同长度分组进行传输和处理的协议软件以及应用系统所组成的传输和共享信息的系统。
