  第2题



阅读以下关于某城市公交集团企业网络设计的叙述,回答问题1、问题2和问题3。
某城市公交集团营运公司根据城市发展的需要,制定了公交集团2006年至2010年的信息规划。在规划中明确提出在集团范围内建设一个用于公交车辆监控、调度的企业网络,利用先进的信息化技术改造传统的管理和运作模式,大力提升公共交通的服务水平和提高运行效率、降低运行成本。
公交集团营运公司是一家拥有四个二级分公司、1万多名职工、2000名办公人员的国有独资公司,目前拥有公交场站50个、公交营运线路250条,日营运车辆5000辆,平均运距为6公里,线路总长度4000公里,每年营运的载客人数为1亿人次,年营运收入130亿元。
公交集团企业网络覆盖集团总部与四个二级分公司,要求在五年内能够对所有公交车辆完成实时轨迹监控和调度,同时能够为公交集团内部信息系统的运行提供网络支撑环境。


问题:2.1   在需求分析阶段,设计单位了解到公交集团办公人员的工作时间是早上8:00至下午6:00,公交线路的运营时间是早上5:00至晚上10:00,在非工作时间,监控和调度网络基本处于闲置状态。

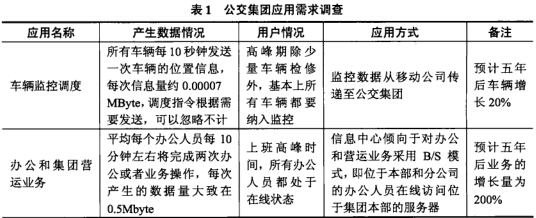

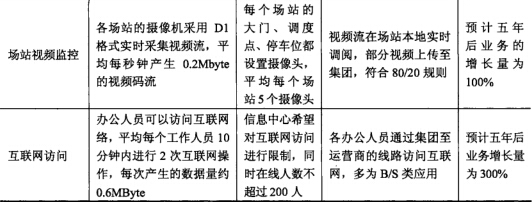

公交集团企业网络的应用主要包括四类,分别是车辆监控调度、办公和集团营运业务、场站视频监控和互联网访问。各类应用的当前需求调查情况如表1所示。


(a)如不考虑场站视频监控系统的工作时间,请计算出公交集团监控和调度网络的可用性指标。

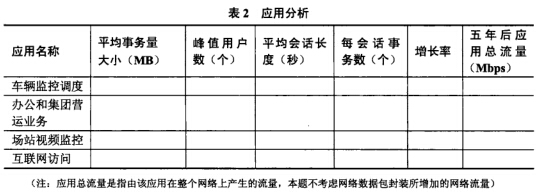

(b)请根据应用需求调查情况,结合五年后的增长率,计算并填写表2的内容。

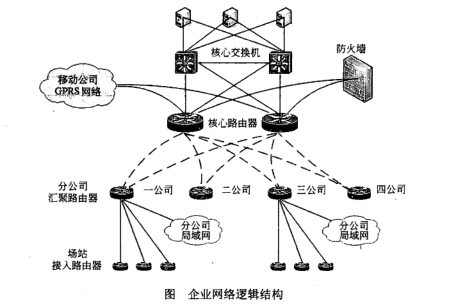

问题:2.3   根据公交集团的组织机构情况,设计人员形成了如图所示的逻辑网络结构。

(a)请分析该逻辑网络结构的冗余性,并指出存在的故障单点。
(b)假设网络中的所有主用线路、备用线路都是相同的线路,为了能够借助于路由协议实现等开销路径上的负载均衡,该网络可以采用何种路由协议?
