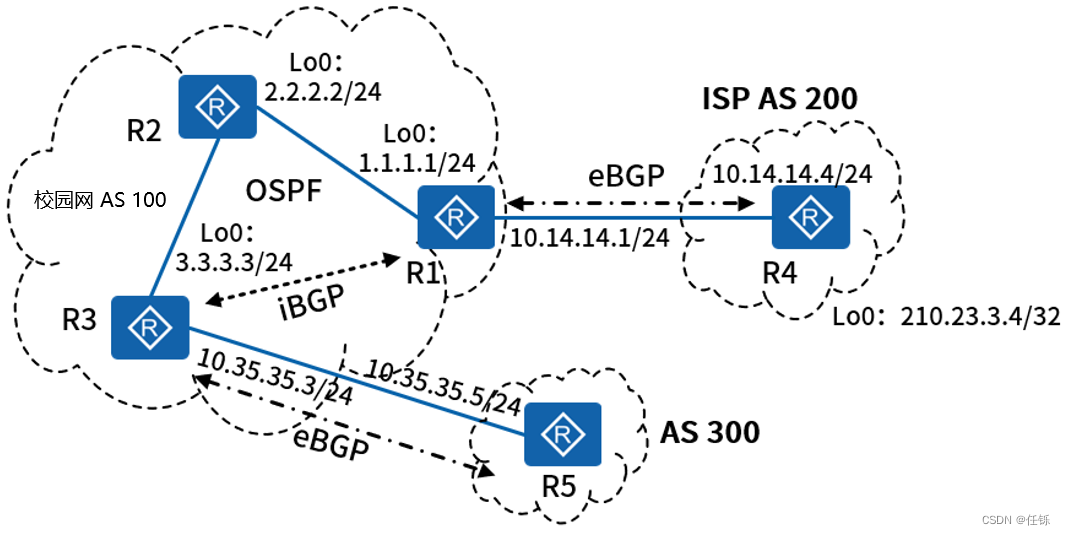

某网络拓扑如下图所示，路由器R1、R2、R3通过OSPF实现网络互通，R1和R3建立iBGP邻居关系，R3和R5建立eBGP邻居关系，R1和R4建立eBGP邻居关系。
|
|
|
问题：3.1
各路由器IP地址等基本参数已正确配置，且R1、R2、R3之间OSPF邻居关系已建立且完成收敛，在R4配置本地回环Lo0模拟ISP地址210.23.3.4/32，根据要求完成以下配置。
以R1为例配置BGP
[R1] bgp ( 1 )
[R1-bgp] peer ( 2 ) as-number ( 3 ) //与R4建立BGP邻居关系
[R1-bgp] peer 10.14.14.4 enable
……
[R1-bgp] peer 3.3.3.3 next-hop-local //作用是: ( 4 )
在R4将210.23.3.4/32引入BGP
[R4] bgp 200
[R4-bgp] ( 5 ) //将210.23.3.4/32引入BGP
|
|
|
问题：3.2

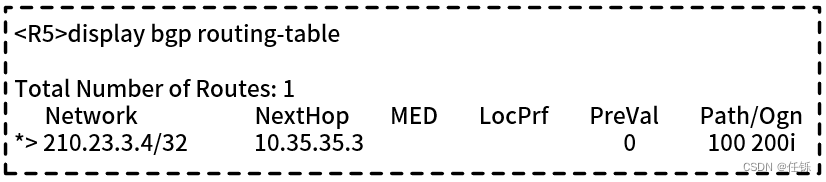

上述配置完成后，路由器R5上210.23.3.4/32的路由信息如下图所示，但是却无法ping通210.23.3.4，请分析原因。
|
|
|
问题：3.3
管理员计划采用BGP路由反射功能解决上述问题。BGP路由反射功能需要遵循如下三条规则：
1.从非客户机学到的路由，反射器发布给( 1 )。
2.从客户机学到的路由，反射器发布给 ( 2 ) 。
3.从eBGP邻居学到的路由，反射器发布给所有的非客户机和客户机。
#BGP反射器配置片段，配置R1为反射器、R2为客户端。
……略去R2和R1建立BGP邻居配置
[R1-bgp] reflector cluster-id 12 //该条命令的作用是( 3 )
[R1-bgp] peer ( 4 ) reflect-client
|
|
|
|
|
