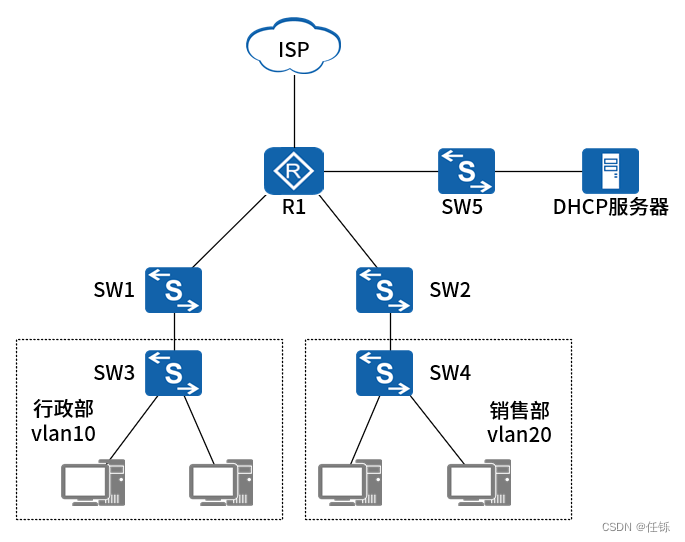

某单位网络拓扑如下图所示，SW1、SW2为核心层交换机，PC网关配置在核心层，SW3、SW4为接入层交换机，行政部PC划为vlan10，销售部PC划为vlan20。
|
|
|
|
问题：2.1
要求实现骨干链路冗余，需要在哪些设备之间增加连线？增加连线后还需要配置什么避免形成二层环路?
|
|
|
|
问题：2.2
要求vlan10的网关默认配置在SW1上，vlan20的网关默认配置在SW2上，当SW1或SW2任意一台设备故障后，不影响PC访问网关，请写出配置要点。
|
|
|
|
问题：2.3
要求配置PC能通过DHCP服务器正常获取IP地址，请写出配置要点。
|
|
|
|
问题：2.4
为加强终端PC安全防护，要求各PC均不能互访，请写出配置要点。
|
|
|
问题：2.5

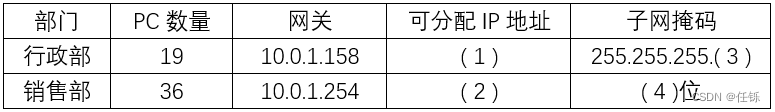

请按照IP地址最小范围规划要求完成下表。
|
|
|
|
|
