某医院拟委托软件公司开发一套预约挂号管理系统，以便为患者提供更好的就医体验，为医院提供更加科学的预约管理。本系统的主要功能描述如下：(a)注册登录，(b)信息浏览，(c)账号管理，(d)预约挂号，(e)查询与取消预约，(F)号源管理，(g)报告查询，(h)预约管理，(i)报表管理和(j)信用管理等。
|
|
|
问题：3.1
(6 分)

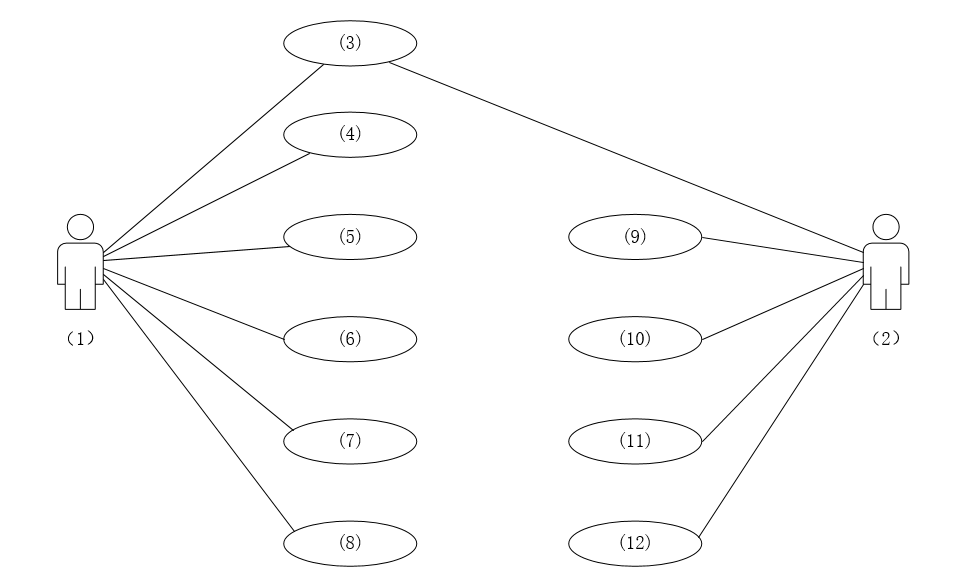

若采用面向对象方法对预约挂号管理系统进行分析,得到如图2-1所示的用例图。请将合适的参与者名称填入图2-1中的(1)和(2)处，使用题干给出的功能描述(a)~(j)，完善用例(3)~(12)的名称，将正确答案填在答题纸上。
|
|
|
问题：3.2
(10分)
预约人员(患者)登录系统后发起预约挂号请求，进入预约界面。进行预约挂号时使用数据库访问类获取医生的相关信息，在数据库中调用医生列表，并调取医生出诊时段表，将医生出诊时段反馈到预约界面，并显示给预约人员；预约人员选择医生及就诊时间后确认预约，系统反馈预约结果，并向用户显示是否预约成功。

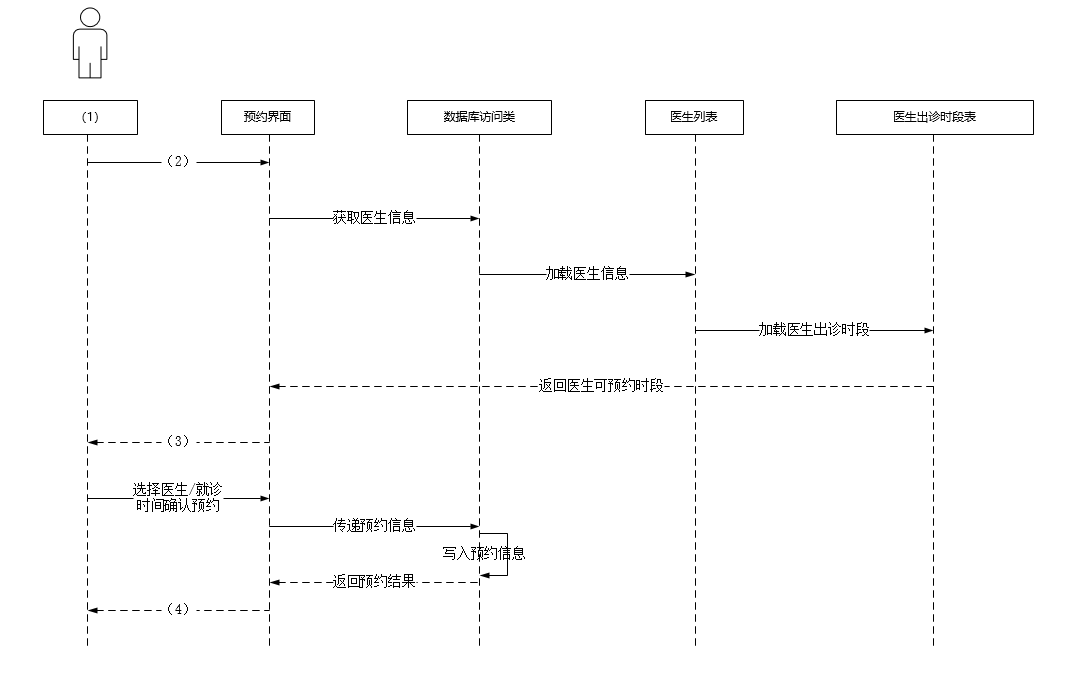

采用面向对象方法对预约挂号过程进行分析，得到如图2-2所示的顺序图，使用题干中给出的描述，完善图2-2中对象(1),及消息(2)~(4)的名称，将正确答案填在答题纸上，请简要说明在描述对象之间的动态交互关系时，协作图与顺序图存在哪些区别。
|
|
|
问题：3.3
(9分)
采用面向对象方法开发软件，通常需要建立对象模型、动态模型和功能模型，请分别介绍这3种模型,并详细说明它们之间的关联关系，针对上述模型，说明哪些模型可用于软件的需求分析？
|
|
|
|
|
