  第4题
  知识点:   功能需求   网关   智能化   智能家居


某公司拟开发一个智能家居管理系统,该系统的主要功能需求如下:1)用户可使用该系统客户端实现对家居设备的控制,且家居设备可向客户端反馈实时状态;2)支持家居设备数据的实时存储和查询;3)基于用户数据,挖掘用户生活习惯,向用户提供家居设备智能化使用建议。
基于上述需求,该公司组建了项目组,在项目会议上,张工给出了基于家庭网关的传统智能家居管理系统的设计思路,李工给出了基于云平台的智能家居系统的设计思路。经过深入讨论,公司决定采用李工的设计思路。

问题:4.1    (8分)
请用400字以内的文字简要描述基于家庭网关的传统智能家居管理系统和基于云平台的智能家居管理系统在网关管理、数据处理和系统性能等方面的特点,以说明项目组选择李工设计思路的原因。

问题:4.2   (12分)

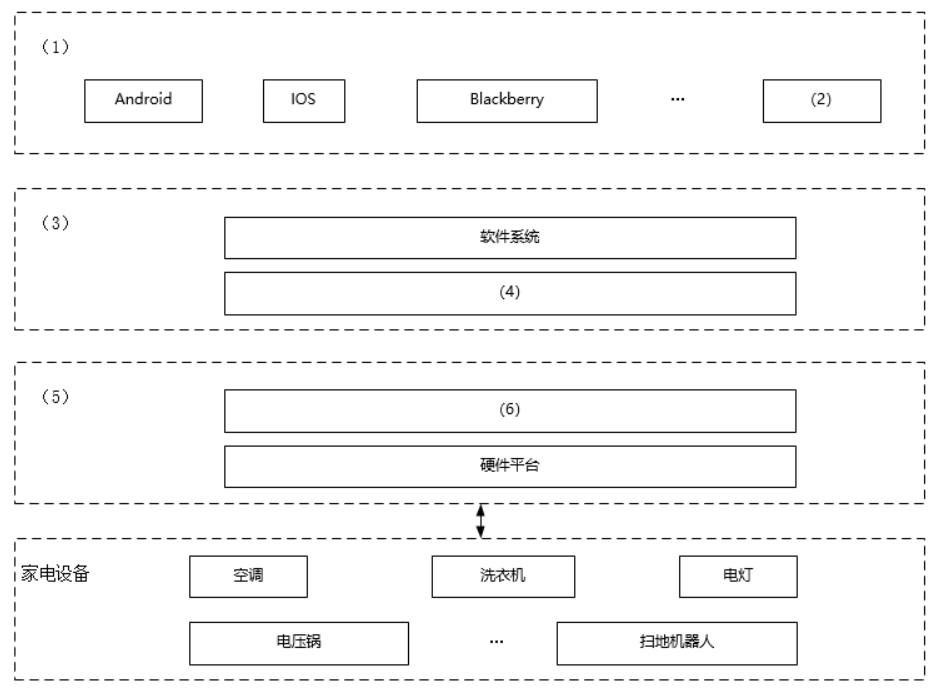

请从下面给出的(a) ~ (j) 中进行选择,补充完善图5-1中空(1) ~ (6)处的内容,协助李工完成该系统的架构设计方案。
(a) Wi-Fi
(b) 蓝牙
(c)驱动程序
(d)数据库
(e)家庭网关
(f)云平台
(g)微服务
(h)用户终端
(i)鸿蒙
(j)TCP/IP


问题:4.3    (5分)
该系统需实现用户终端与服务端的双向可靠通信,请用300字以内的文字从数据传输可靠性的角度对比分析TCP和UDP通信协议的不同,并说明该系统应采用哪种通信协议。




   知识点讲解
   · 功能需求    · 网关    · 智能化    · 智能家居

       功能需求
        功能需求即网络在用户单位业务中应该提供的功能,可以通过了解用户单位所从事的行业、该单位在行业内的地位以及和其他单位的关系等来确定其功能需求。另外,还可以通过了解项目背景来明确用户单位建网的目的,从而有助于描述详细的功能需求。

       网关
        在一个计算机网络中,当连接不同类型而协议差别又较大的网络时,要选用网关(Gateway)设备。网关的功能体现在OSI模型的最高层,它将协议进行转换,将数据重新分组,以便在两个不同类型的网络系统之间进行通信。由于协议转换是一件复杂的事,一般来说,网关只进行一对一转换,或是少数几种特定应用协议的转换,网关很难实现通用的协议转换。用于网关转换的应用协议有电子邮件、文件传输和远程登录等。
        网关和多协议路由器组合在一起可以连接多种不同的系统。和网桥一样,网关可以是本地的,也可以是远程的。常见的网关有电子邮件网关、IBM主机网关、因特网网关和局域网网关等。
        冲突域是连接在同一导线上的所有工作站的集合。这个域代表了冲突在其中发生并传播的区域,这个区域可以被认为是共享段。在OSI模型中,冲突域被看作第一层的概念,连接同一冲突域的设备有集线器(Hub)、中继器(Repeater)或者其他进行简单复制信号的设备。也就是说,用Hub或者Repeater连接的所有节点可以被认为是在同一个冲突域内,它不会划分冲突域。而第二层设备(如网桥、交换机)和第三层设备(如路由器)都可以划分冲突域。
        广播域是接收同样广播消息的节点集合。由于广播域被认为是OSI中的第二层概念,所以像集线器、交换机等第一层、第二层设备连接的节点被认为都是在同一个广播域。而路由器、第三层交换机则可以划分广播域。

       智能化
        这是物流自动化、信息化的一种高层次应用,物流作业过程大量的运筹和决策,如库存水平的确定、运输(搬运)路径的选择、自动导向车的运行轨迹和作业控制、自动分拣机的运行、物流配送中心经营管理的决策支持等问题都需要借助于大量的知识才能解决。在物流自动化的进程中,物流智能化是不可回避的技术难题。

       智能家居
        这方面的应用更加贴近人们的生活,这是关系到人们生活起居、与生命安全息息相关的应用,我们可以通过智能家居的物联网络,进行室内到室外的电控、声控、感应控制、健康预警、危险预警等,比如声控电灯、窗帘按时间自动挂起、感应器感应到煤气泄漏、空气污染指数过高、室内的光线被家具遮挡严重、室内家居摆放设计、马桶漏水、电量煤气不足报警、车库检测、室外摄像检测、未来天气预测、提醒带雨伞、生活备忘录电子智能提醒等多方面的功能应用。
        智能家具物联网如下图所示。

        智能家具物联网
