第1题

知识点：综合布线调试调试过程合同签订模块设计投标网络设备网络图物联网项目进度计划项目进度网络图信息系统集成项目需求定义硬件

A公司是一家从事系统集成和应用软件开发的公司，目前有员工100多人，分属销售部、软件开发部，系统网络部等业务部门。公司销售部主要负责服务和产品的销售工作，将公司现有的产品推销给客户，同时也会根据客户的具体需要，承接信息系统集成项目，并将其中的应用软件的研发任务交给软件开发部实施。
经过招投标，A公司承担了某银行的系统集成项目，合同规定，5月1日之前系统必须完成，并且经过试运行。合同签订后，项目的软件开发任务由软件开发部负责，硬件与网络由系统网络部负责设计与实施。王工担任这个项目的项目经理。王工根据项目需求，组建了项目团队，团队分成软件开发小组和网络集成小组，其中软件开发小组组长是赵工，网络集成小组组长是刘江。王工制定了项目进度计划，图1是该项目进度网络图。

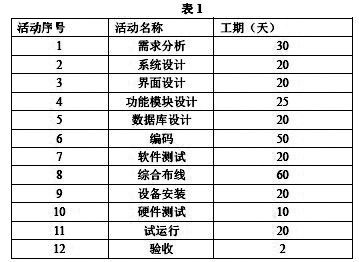

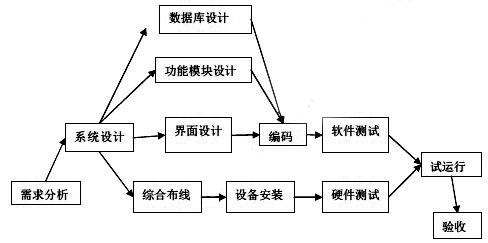

图1中的各个活动中的工期在表1中列出:

软件开发中，发现有两个需求定义得不够明确，因此增加了一些功能，导致功能模块设计延长了五天。网络集成过程中，由于涉及物联网等新技术，综合布线延长了五天。接着采购的一个新设备没有按时到货，到货之后在调试过程中遇到了以前没有遇到的问题，使网络设备安装调试延迟了七天。两个小组分布通过电话向各自部门通报项目的进展，而网络集成工作是在用户现场进行的，因此网络集成的进度状况在公司总部进行开发工作的软件开发小组并不了解。上述问题导致了项目整体进度的拖延，绩效状况不佳。

问题：1.1 项目原计划工期是(1)天，如不采取措施，项目最后完工的工期的(2)天，这是因为(3)、(4)的等活动的工期变化，导致了关键路径的变化，如果想尽量按照原来的预期完成工作，而使增加成本最少，最常采用的措施是(5)。
请将上面叙述补充完成（将空白处填写的恰当内容写在答题纸的对应栏内）。

问题：1.2 分析案例中发生问题的可能原因。

问题：1.3 结合案例，说明王工应如何实施进度控制？采用的工具和技术有哪些？


知识点讲解
· 综合布线 · 调试 · 调试过程 · 合同签订 · 模块设计 · 投标 · 网络设备 · 网络图 · 物联网 · 项目进度计划 · 项目进度网络图 · 信息系统集成项目 · 需求定义 · 硬件

综合布线

1．概念及相关标准

综合布线系统（Premises Distribution System，PDS）是楼宇和园区范围内，在统一的传输介质上建立的可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。

目前在综合布线领域被广泛遵循的标准是EIA/TIA-568A。在此标准中把综合布线系统分为6个子系统：建筑群子系统、设备间子系统、垂直干线子系统、管理子系统、水平子系统和工作区子系统，如下图所示。

EIA/TIA-568A标准中描述的综合布线系统

各子系统的功能如下：

.工作区子系统：实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆组成。工作区常用设备是计算机、网络集散器（Hub或Mau）、电话、报警探头、摄像机、监视器和音响等。

.水平子系统：实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统：系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。

.管理子系统：由交连、互连配线架组成。管理点为连接其他子系统提供连接手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分为楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。

.垂直干线子系统：实现计算机设备、程控交换机（PBX）、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。

.设备子系统：由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器（Hub）、网络交换机（Switch）、程控交换机（PBX）、音响输出设备、闭路电视控制装置和报警控制中心等。

.建筑群子系统：将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆。

2．综合布线系统的范围

综合布线的范围应根据建筑工程项目范围来定，主要有单幢建筑和建筑群体两种范围。

.单幢建筑：一般是指在整幢建筑内部敷设的通信线路，还应包括引出建筑物的通信线路。

.建筑群体：综合布线系统工程范围除包括每幢建筑内的通信线路外，还需包括各幢建筑之间相互连接的通信线路。

上述范围是从基本建设和工程管理的要求考虑的，与今后的业务管理和维护职责等的划分范围有可能不同。因此，综合布线系统的具体范围应根据网络结构、设备布置和维护办法等因素来划分。

3．综合布线系统的适用场合和服务对象

综合布线系统的适用场合和服务对象有以下几类：

.商业贸易类型：如商务贸易中心、金融机构、高级宾馆饭店、股票证券市场和高级商城大厦等高层建筑。

.综合办公类型：如政府机关、群众团体、公司总部等办公大厦以及办公、贸易和商业兼有的综合业务楼和租赁大楼。

.交通运输类型：如航空港、火车站、长途汽车客运枢纽站、江海港区城市公共交通指挥中心等。

.新闻机构类型：如广播电台、电视台和新闻通信及报社业务楼等。

.其他重要建筑类型：如医院、急救中心、科学研究机构、高等院校和工业企业及气象中心的高科技业务楼等。

调试

调试的任务就是根据测试时所发现的错误，找出原因和具体的位置，进行改正。调试主要由程序开发人员来进行，谁开发的程序就由谁来进行调试。常用的调试方法有试探法、回溯法、对分查找法、归纳法和演绎法。

调试过程

调试的过程如下图所示。首先执行设计的测试用例，对测试结果进行分析，如果有错误，需要运用调试技术，找出错误原因和具体的位置。调试结果有两个：一是能确定错误原因并进行了纠正，为了保证错误已排除，需要重新执行暴露该错误的原测试用例以及某些回归测试（即重复一些以前做过的测试）；另一种是未找出错误原因，那么只能对错误原因进行假设，根据假设设计新的测试用例证实这种推测。若推测失败，需进行新的推测，直至找到错误并纠正。通常确定错误原因和具体的位置所需的工作量在调试过程中是非常大的，大约占调试总工作量的95%，而且花费的时间也不确定。

调试过程

合同签订

招标人和中标人应当签订书面合同，合同的标的、价款、质量、履行期限等主要条款应当与招标文件和中标人的投标文件的内容一致。招标人和中标人不得再行订立背离合同实质性内容的其他协议。

对于系统集成类的技术合同，一般应包括：项目名称；标的内容、范围和要求；履行的计划、进度、期限、地点、地域和方式；技术文档和资料的保密；风险责任的承诺；技术成果的归属和收益的分成方法；验收标准和方法；价款、报酬或使用费及支出方式；违约金或损失赔偿方法；解决争议的方法；名词术语的解释等。

如果中标人不同意按照招标文件规定的条件或条款按时进行签约，招标人有权更换中标人，从中标候选人中选择中标人与其签约。

模块设计

模块设计阶段中，在系统内部划分成各个基础部分——模块结构，确定系统的总体结构。总体结构与各个分层模块结构的关系是程序实施的重要依据。模块结构采用模块结构图来表示。模块结构图是采用HIPO图形式绘制而成的框图。

.名称，列出系统中各主要功能的结构图名称和它们之间的关系。

.功能，用文字简单说明主要模块结构应具有的功能。

.功能说明，说明是用伪码形式还是用结构化语言形式，或者其他自然语言形式描述模块结构图的。

.评价。

.验收，指设计人员验收的决定和处理情况。

投标

投标人是响应招标、参加投标竞争的法人或者其他组织。投标人应当具备承担招标项目的能力。国家有关规定对投标人资格条件或者招标文件对投标人资格条件有规定的，投标人应当具备规定的资格条件。

投标人应当按照招标文件的要求编制投标文件。投标文件应当对招标文件提出的实质性要求和条件作出响应。招标项目属于建设施工的，投标文件的内容应当包括拟派出的项目负责人与主要技术人员的简历、业绩和拟用于完成招标项目的机械设备等。

投标人应当在招标文件要求提交投标文件的截止时间前，将投标文件送达投标地点。招标人收到投标文件后，应当签收保存，不得开启。投标人少于三个的，招标人应当重新招标。在招标文件要求提交投标文件的截止时间后送达的投标文件，招标人应当拒收。

投标人在招标文件要求提交投标文件的截止时间前，可以补充、修改或者撤回已提交的投标文件，并书面通知招标人。补充、修改的内容为投标文件的组成部分。

投标人根据招标文件载明的项目实际情况，拟在中标后将中标项目的部分非主体、非关键性工作进行分包的，则应当在投标文件中载明。

两或两个以上法人或者其他组织可以组成一个联合体，以一个投标人的身份共同投标。联合体各方均应当具备承担招标项目的相应能力；国家有关规定或者招标文件对投标人资格条件有规定的，联合体各方均应当具备规定的相应资格条件。由同一专业的单位组成的联合体，按照资质等级较低的单位确定资质等级。联合体各方应当签订共同投标协议，明确约定各方拟承担的工作和责任，并将共同投标协议连同投标文件一并提交招标人。联合体中标的，联合体各方应当共同与招标人签订合同，就中标项目向招标人承担连带责任。

招标人不得强制投标人组成联合体共同投标，不得限制投标人之间的竞争。投标人不得相互串通投标报价，不得排挤其他投标人的公平竞争，损害招标人或者其他投标人的合法权益。投标人不得与招标人串通投标，损害国家利益、社会公共利益或者他人的合法权益。禁止投标人以向招标人或者评标委员会成员行贿的手段谋取中标。投标人不得以低于成本的报价竞标，也不得以他人名义投标或者以其他方式弄虚作假，骗取中标。

网络设备

网络互联的目的是使一个网络的用户能访问其他网络的资源，使不同网络上的用户能够互相通信和交换信息，实现更大范围的资源共享。在网络互联时，一般不能简单地直接相连，而是通过一个中间设备来实现。按照ISO/OSI的分层原则，这个中间设备要实现不同网络之间的协议转换功能，根据它们工作的协议层不同进行分类。网络互联设备可以有中继器（实现物理层协议转换，在电缆间转发二进制信号）、网桥（实现物理层和数据链路层协议转换）、路由器（实现网络层和以下各层协议转换）、网关（提供从最低层到传输层或以上各层的协议转换）和交换机等。

网络传输介质互联设备

网络线路与用户节点具体衔接时，需要网络传输介质的互联设备。如T型头（细同轴电缆连接器）、收发器、RJ-45（屏蔽或非屏蔽双绞线连接器）、RS232接口（目前计算机与线路接口的常用方式）、DB-15接口（连接网络接口卡的AUI接口）、VB35同步接口（连接远程的高速同步接口）、网络接口单元和调制解调器（数字信号与模拟信号转换器）等。

物理层的互联设备

物理层的互联设备有中继器（Repeater）和集线器（Hub）。

中继器

它是在物理层上实现局域网网段互联的，用于扩展局域网网段的长度。由于中继器只在两个局域网网段间实现电气信号的恢复与整形，因此它仅用于连接相同的局域段。

理论上说，可以用中继器把网络延长到任意长的传输距离，但是，局域网中接入的中继器的数量将受时延和衰耗的影响，因而必须加以限制。例如，在以太网中最多使用4个中继器。以太网设计连线时指定两个最远用户之间的距离，包括用于局域网的连接电缆，不得超过500m。即便使用了中继器，典型的Ethernet局域网应用要求从头到尾整个路径不超过1500m。中继器的主要优点是安装简便、使用方便、价格便宜。

集线器

可以看成是一种特殊的多路中继器，也具有信号放大功能。使用双绞线的以太网多用Hub扩大网络，同时也便于网络的维护。以集线器为中心的网络优点是当网络系统中某条线路或某节点出现故障时，不会影响网上其他节点的正常工作。集线器可分为无源（passive）集线器、有源（active）集线器和智能（intelligent）集线器。

无源集线器只负责把多段介质连接在一起，不对信号做任何处理，每一种介质段只允许扩展到最大有效距离的一半；有源集线器类似于无源集线器，但它具有对传输信号进行再生和放大从而扩展介质长度的功能；智能集线器除具有有源集线器的功能外，还可将网络的部分功能集成到集线器中，如网络管理、选择网络传输线路等。

数据链路层的互联设备

数据链路层的互联设备有网桥（Bridge）和交换机（Switch）。

网桥

用于连接两个局域网网段，工作于数据链路层。网桥要分析帧地址字段，以决定是否把收到的帧转发到另一个网络段上。确切地说，网桥工作于MAC子层，只要两个网络MAC子层以上的协议相同，都可以用网桥互联。

网桥检查帧的源地址和目的地址，如果目的地址和源地址不在同一个网络段上，就把帧转发到另一个网络段上；若两个地址在同一个网络段上，则不转发，所以网桥能起到过滤帧的作用。网桥的帧过滤特性很有用，当一个网络由于负载很重而性能下降时，可以用网桥把它分成两个网络段并使得段间的通信量保持最小。例如，把分布在两层楼上的网络分成每层一个网络段，段中间用网桥相连，这样的配置可以最大限度地缓解网络通信繁忙的程度，提高通信效率。同时，由于网桥的隔离作用，一个网络段上的故障不会影响到另一个网络段，从而提高了网络的可靠性。

交换机

交换机是一个具有简化、低价、高性能和高端口密集特点的交换产品，它是按每一个包中的MAC地址相对简单地决策信息转发，而这种转发决策一般不考虑包中隐藏的更深的其他信息。交换机转发数据的延迟很小，操作接近单个局域网性能，远远超过了普通桥接的转发性能。交换技术允许共享型和专用型的局域网段进行带宽调整，以减轻局域网之间信息流通出现的瓶颈问题。

交换机的工作过程为：当交换机从某一节点收到一个以太网帧后，将立即在其内存中的地址表（端口号一MAC地址）进行查找，以确认该目的MAC的网卡连接在哪一个节点上，然后将该帧转发至该节点。如果在地址表中没有找到该MAC地址，也就是说，该目的MAC地址是首次出现，交换机就将数据包广播到所有节点。拥有该MAC地址的网卡在接收到该广播帧后，将立即做出应答，从而使交换机将其节点的“MAC地址”添加到MAC地址表中。

交换机的三种交换技术：端口交换、帧交换和信元交换。

（1）端口交换技术用于将以太模块的端口在背板的多个网段之间进行分配、平衡。

（2）帧交换技术对网络帧的处理方式分为直通交换和存储转发。其中，直通交换方式可提供线速处理能力，交换机只读出网络帧的前14个字节，便将网络帧传送到相应的端口上；存储转发方式通过对网络帧的读取进行验错和控制。

（3）信元交换技术采用长度（53个字节）固定的信元交换，由于长度固定，因而便于用硬件实现。

网络层互联设备

路由器（Router）是网络层互联设备，用于连接多个逻辑上分开的网络。逻辑网络是指一个单独的网络或一个子网，当数据从一个子网传输到另一个子网时，可通过路由器来完成。

路由器具有很强的异种网互联能力，互联的网络最低两层协议可以互不相同，通过驱动软件接口到第三层上而得到统一。对于互联网络的第三层协议，如果相同，可使用单协议路由器进行互联；如果不同，则应使用多协议路由器。多协议路由器同时支持多种不同的网络层协议，并可以设置为允许或禁止某些特定的协议。所谓支持多种协议，是指支持多种协议的路由，而不是指不同类协议的相互转换。

通常把网络层地址信息叫作网络逻辑地址，把数据链路层地址信息叫作物理地址。路由器最主要的功能是选择路径。在路由器的存储器中维护着一个路径表，记录各个网络的逻辑地址，用于识别其他网络。在互联网络中，当路由器收到从一个网络向另一个网络发送的信息包时，将丢弃信息包的外层，解读信息包中的数据，获得目的网络的逻辑地址，使用复杂的程序来决定信息经由哪条路径发送最合适，然后重新打包并转发出去。路由器的功能还包括过滤、存储转发、流量管理和介质转换等。一些增强功能的路由器还可有加密、数据压缩、优先和容错管理等功能。由于路由器工作于网络层，它处理的信息量比网桥要多，因而处理速度比网桥慢。

应用层互联设备

网关（Gateway）是应用层的互联设备。在一个计算机网络中，当连接不同类型而协议差别又较大的网络时，则要选用网关设备。网关的功能体现在OSI模型的最高层，它将协议进行转换，将数据重新分组，以便在两个不同类型的网络系统之间进行通信。由于协议转换是一件复杂的事，一般来说，网关只进行一对一转换，或是少数几种特定应用协议的转换，网关很难实现通用的协议转换。

网络图

网络计划技术

甘特图虽然简单直观，但对于复杂的大型项目来说，很难清楚表明各项工作之间的逻辑关系，时间参数计算也不便，不能指出影响项目周期的关键所在，难以对计划在执行过程中进行明确的修改和调整。网络计划技术是指在应用网络模型的基础上，利用相关信息进行分析计算，通过对时间、费用、资源等要素的不断调整优化，并在工作过程中加强控制，以达到节省费用、缩短工期、提高工作效率，它是能有效实现项目目标的一种科学管理方法。网络计划技术的基本原理，可以归纳为以下4点。

（1）把一个项目的全部实现过程分解成若干项工作，并按各项工作的开展顺序和相互制约关系，绘制成网络图形。

（2）通过网络图时间参数计算，找出关键工作和关键线路。

（3）利用最优化原理，不断改进网络计划的初始方案，寻求其最优方案。

（4）在网络计划执行过程中，对其进行有限监督和控制，合理安排人力、物力和资源，以最少的资源消耗，获得最大的经济效果。

网络图

网络图是网络计划技术的基础。网络图是由箭线和节点组成，用来表示工作流程的方向、顺序的网状图形，一个网络图表示一个项目任务。网络图包含三个因素即作业、事件和路线。作业，是指一项工作或一道工序，需要消耗人力、物力和时间的具体活动过程，在网络图中作业用箭线或节点表示；事件是指某项作业的开始或结束，它不消耗任何资源和时间；路线，是指自网络始点开始，顺着箭线的方向，经过一系列连续不断的作业和事件直至网络终点的通道，一条路线上各项作业的时间之和是该路线的总长度（路长）。

双代号网络图

网络图有双代号网络图和单代号网络图两种。双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作，同时，节点表示工作的开始或结束以及工作之间的连接状态，如上图所示；单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系，如下图所示。

单代号网络图

网络图的绘制

网络图中工作的表示方法如下图一和下图二所示。网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。在双代号网络图中，一项工作必须有唯一的一条箭线和相应的一对不重复出现的箭尾、箭头节点编号。因此，一项工作的名称可以用其箭尾和箭头节点编号来表示。可以允许存在虚箭线，虚箭线不代表实际工作，我们称之为虚工作。虚工作既不消耗时间，也不消耗资源。虚工作主要用来表示相邻两项工作之间的逻辑关系。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。而在单代号网络图中，一项工作必须有唯一的一个节点及相应的一个代号，该工作的名称可以用其节点编号来表示。在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。

双代号网络图工作表示法

单代号网络图工作表示法

工作之间先后顺序关系是项目逻辑关系的组成部分。工作关系可以被描述为紧前工作、紧后工作和平行工作。紧前工作、紧后工作及平行工作是工作之间逻辑关系的具体表现，只要能根据工作之间的关系明确其紧前或紧后关系，即可据此绘出网络图。它是正确绘制网络图的前提条件。

（1）紧前工作。在网络图中，相对于某工作而言，紧排在该工作之前的工作称为该工作的紧前工作。在双代号网络图中，工作与其紧前工作之间可能有虚工作存在。

（2）紧后工作。在网络图中，相对于某工作而言，紧排在该工作之后的工作称为该工作的紧后工作。在双代号网络图中，工作与其紧后工作之间也可能有虚工作存在。

（3）平行工作。在网络图中，相对于某工作而言，可以与该工作同时进行的工作即为该工作的平行工作。

在关于网络图的描述中还有几个相关概念：

（1）先行工作和后续工作：先行工作指对于某工作而言，从网络图的第一个节点（起点节点）开始，顺箭头方向经过一系列箭线与节点到达该工作为止的各条通路上的所有工作。后续工作指相对于某工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络图最后一个节点（终点节点）的各条通路上的所有工作。

（2）线路：网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路称为线路。线路既可依次用该线路上的节点编号来表示，也可依次用该线路上的工作名称来表示。如下图所示，该网络图中有2条线路，可表示为：①—②—③—⑤—⑥和①—②—④—⑤—⑥，也可表示为：A—B—D—F和A—C—E—F。

双代号网络图

网络图的绘图一般应遵循以下基本规则：

（1）网络图必须按照已定的逻辑关系绘制。

（2）网络图中严禁出现循环回路。

（3）网络图中的箭线（包括虚箭线，以下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

（4）网络图中严禁出现双向箭线和无箭头箭线，严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。

（5）严禁在箭线上引出箭线。

（6）应避免出现交叉箭线，当不可避免时，可采用过桥法和指向法处理。

（7）网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外）。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。

网络计划及参数计算

网络计划是指在网络图上加注时间参数而编制的进度计划。网络时间参数是指网络计划及其工作、节点所具有的各种时间值。网络时间参数的计算应在各项工作的持续时间确定之后进行。

（1）网络时间参数及含义。

工作持续时间是指一项工作从开始到完成的时间。

工作的最早开始时间（ES）是指在其所有紧前工作全部完成后，本工作有可能开始的最早时刻。工作的最早完成时间（EF）是指在其所有紧前工作全部完成后，本工作有可能完成的最早时刻。工作的最早完成时间等于本工作的最早开始时间与其持续时间之和。

工作的最迟完成时间（LF）是指在不影响整个任务按期完成的前提下，本工作必须完成的最迟时刻。工作的最迟开始时间（LS）是指在不影响整个任务按期完成的前提下，本工作必须开始的最迟时刻。工作的最迟开始时间等于本工作的最迟完成时间与其持续时间之差。

工作的总时差（TF）是指在不影响总工期的前提下，本工作可以利用的机动时间。工作的自由时差（FF）是指在不影响其紧后工作最早开始时问的前提下，本工作可以利用的机动时间。对于同一项工作而言，自由时差不会超过总时差。当工作的总时差为零时，其自由时差必然为零。

（2）网络时间参数的计算。

网络参数的计算应在确定各项工作的持续时间之后进行，网络计划的起点节点的最早开始时间为零。

网络计划中各项工作的最早开始时间（ES）和最早完成时间（EF）的计算应从网络计划的起点节点开始，顺着箭线方向依次逐项计算。工作的最早开始时间等于该工作的各个紧前工作的最早完成时间的最大值，ES=max｛紧前工作的EF｝；工作的最早完成时间等于该工作的最早开始时间加上其持续时间，EF=ES+本工作持续时间。

网络计划中各项工作的最迟开始时间（LS）和最迟完成时间（LF）的计算应以项目规定或计算的工期为基准，从网络计划的终止节点，逆着箭线方向依次逐项计算。某工作的最迟完成时间等于该工作的各项紧后工作的最迟开始时间的最小值，LF=min｛紧后工作的LS｝；最迟开始时间等于本项工作的最迟完成时间减本项工作的持续时间，LS=LF-工作的持续时间。

某项工作总时差（TF）等于该工作最迟完成时间与最早完成时间之差，或该工作最迟开始时间与最早开始时间之差，TF=LF-EF或TF=LS-ES。

某项工作自由时差（FF）的计算有两种情况，对于有紧后工作的工作，其自由时差等于本工作之紧后工作最早开始时间减本工作最早完成时间所得之差的最小值，FF=min｛ES（紧后工作）｝-EF；对于无紧后工作的工作，也就是以网络计划终点节点为完成节点的工作，其自由时差等于计划工期与本工作最早完成时间之差。

物联网

物联网概念及关键技术

（1）物联网概念。物联网（IoT: Internet of Things）即“物物相联之网”，指通过射频识别（RFID）、红外感应器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把物与物、人与物进行智能化连接，进行信息交换和通信，以实现智能化识别、定位、跟踪、监控和管理的一种新兴网络。从计算机的协同处理来划分，可分为独立计算、互联网和物联网时代，如下图所示。

物联网时代的划分图

物联网不是一种物理上独立存在的完整网络，而是架构在现有互联网或下一代公网或专网基础上的联网应用和通信能力，是具有整合感知识别、传输互联和计算处理等能力的智能型应用。

物联网概念的3个方面：

.物：客观世界的物品，主要包括人、商品、地理环境等。

.联：通过互联网、通信网、电视网以及传感网等实现网络互联。

.网：首先，应和通信介质无关，有线无线都可。其次，应和通信拓扑结构无关，总线、星型均可。最后，只要能达到数据传输的目的即可。

（2）物联网架构。物联网从架构上面可以分为感知层、网络层和应用层，如下图所示。

物联网架构

感知层：负责信息采集和物物之间的信息传输，信息采集的技术包括传感器、条码和二维码、RFID射频技术、音视频等多媒体信息，信息传输包括远近距离数据传输技术、自组织组网技术、协同信息处理技术、信息采集中间件技术等传感器网络。是实现物联网全面感知的核心能力，是物联网中包括关键技术、标准化方面、产业化方面亟待突破的部分，关键在于具备更精确、更全面的感知能力，并解决低功耗、小型化和低成本的问题。

网络层：是利用无线和有线网络对采集的数据进行编码、认证和传输，广泛覆盖的移动通信网络是实现物联网的基础设施，是物联网三层中标准化程度最高、产业化能力最强、最成熟的部分，关键在于为物联网应用特征进行优化和改进，形成协同感知的网络。

应用层：提供丰富的基于物联网的应用，是物联网发展的根本目标，将物联网技术与行业信息化需求相结合，实现广泛智能化应用的解决方案集，关键在于行业融合、信息资源的开发利用、低成本高质量的解决方案、信息安全的保障以及有效的商业模式的开发。

各个层次所用的公共技术包括编码技术、标识技术、解析技术、安全技术和中间件技术。

（3）物联网关键技术。感知层作为物联网架构的基础层面，主要是达到信息采集并将采集到的数据上传的目的，感知层主要包括：自动识别技术产品和传感器（条码、RFID、传感器等），无线传输技术（WLAN、Bluetooth、ZigBee、UWB），自组织组网技术和中间件技术，如下图所示。

物联网关键技术设备

物联网应用

物联网的产业链（如下图所示）包括传感器和芯片、设备、网络运营及服务、软件与应用开发和系统集成。作为物联网“金字塔”的塔座，传感器将是整个链条需求总量最大和最基础的环节。将整体产业链按价值分类，硬件厂商的价值较小，占产业价值大头的公司通常都集多种角色为一体，以系统集成商的角色出现。

物联网产业链

（1）智能微尘：智能微尘（smart dust）（2001，美国国防部计划）是指具有电脑功能的一种超微型传感器，它可以探测周围诸多环境参数，能够收集大量数据，进行适当计算处理，然后利用双向无线通信装置将这些信息在相距1000英尺的微尘器件间往来传送。智能微尘的应用范围很广，除了主要应用于军事领域外，还可用于健康监控、环境监控、医疗等许多方面。

（2）智能电网：物联网技术在传感技术、电网通信整合、安全技术和先进控制方法等关键技术领域助力美国新一代智能电网的建设，使配电系统进入计算机智能化控制的时代，以美国的可再生能源为基础，实现美国发电、输电、配电和用电体系的优化管理。

（3）智慧物流：大型零售企业沃尔玛，拥有全美最大的送货车队，车辆全部安装了综合了GPS卫星定位、移动通信网络等功能的车载终端，调度中心可实时掌握车辆及货物的情况高效利用物流资源设施，使沃尔玛的配送成本仅占销售额的2%，远低于同行高达10%甚至20%的物流成本。提高物流效率，实现物流的全供应链流程管理支持。

（4）智能家居：提供基于网络的通信，进行家居和建筑的自动化控制和外部共享信息，应用包括家庭安防类、信息服务类和家电设备管理等应用。

（5）智能交通：瑞典在解决交通拥挤问题时，通过使用RFID技术、激光扫描、自动拍照和自由车流路边系统，自动检测标识车辆，向工作进出市中心的车辆收取费用。提供汽车信息服务，支持交通管理，车辆控制和安全系统，公共交通管理，商用车运营管理，交通应急管理以及出行和交通需求管理等领域。

（6）智慧农业：荷兰阿姆斯特丹对城市建筑有另一个层面的应用，即利用城市内废弃建筑的多层结构提高种植面积，并利用物联网的感知与智能技术就地改造建筑内的LED照明设备与供水排水管道，形成自动根据天气条件补充光照与水分的城市农业。整合新型传感器技术，全流程的牧业管理和支持精细农业，应用涉及食品安全溯源，环境检测等应用。

（7）环境保护：环境监测、河流区域监控、森林防火、动物监测等应用。

（8）医疗健康：基于RFID技术的医疗健康服务管理，应用涉及医疗健康服务管理，药品和医疗器械管理以及生物制品管理等应用。

（9）城市管理：应用物联网支撑城市综合管理，实现智慧城市。

（10）金融服务保险业：依靠物联网支撑金融和保险行业体系，实现便捷和健壮的服务，应用涉及安全监控，手机钱包等。

（11）公共安全：主要应用于机场防入侵，安全防范，城市轨道防控，城市公共安全等方面。

项目进度计划

项目进度计划是进度模型的输出，展示活动之间的相互关联，以及计划日期、持续时间、里程碑和所需资源。项目进度计划中至少要包括每个活动的计划开始日期与计划结束日期。即使在早期阶段就进行了资源规划，在未确认资源分配和计划开始与结束日期之前，项目进度计划都只是初步的，一般要在项目管理计划编制完成之前进行这些确认。项目进度计划可以是概括（有时称为主进度计划或里程碑进度计划）或详细的。项目进度计划可以采用以下一种或多种图形来呈现。

.横道图：也称为甘特图，是展示进度信息的一种图表方式。在横道图中，进度活动列于纵轴，日期排于横轴，活动持续时间则表示为按开始和结束日期定位的水平条形。横道图相对易读，常用于向管理层汇报情况。为了便于控制以及与管理层进行沟通，可在里程碑之间或横跨多个相关联的工作包，列出内容更广、更综合的概括性活动（也叫汇总活动）。下图中的“开发和交付新产品Z”为概况性活动。

横道图（甘特图）示例

.里程碑图：与横道图类似，但仅标示出主要可交付成果和关键外部接口的计划开始或完成日期，如下图所示。

里程碑进度计划示例

.项目进度网络图：通常用节点法绘制，没有时间刻度，纯粹显示活动及其相互关系，有时也称为“纯逻辑图”，如本章第1张图所示。项目进度网络图也可以是包含时间刻度的进度网络图，有时称为“逻辑横道图”，如下1图所示。项目进度网络图的另一种呈现形式是“时标逻辑图”，也叫“时标网络图”，其中包含时间刻度和表示活动持续时间的横条，以及活动之间的逻辑关系，它用于优化展现活动之间的关系，许多活动都可以按顺序出现在图的同一行中，如下2图所示。

逻辑横道图示例

时标逻辑图示例

项目进度网络图

项目进度网络图是表示项目活动之间的逻辑关系的图形。本章第1张图是项目进度网络图的一个示例。项目进度网络图可手工或借助项目管理软件来绘制，在图中可包括项目的全部细节，也可只列出一项或多项概括性活动。项目进度网络图应附有简要文字描述，说明活动排序所使用的基本方法，在文字描述中，还应对异常的活动序列做详细说明。

信息系统集成项目

信息系统集成是从客户和用户的需求出发，将硬件、系统软件、工具软件、网络、数据库、应用软件或者云计算提供的服务以及相关的支撑环境集成为实用的信息系统的过程。

信息系统集成项目的产品是满足需求、支持用户业务的信息系统。

信息系统集成项目有如下显著特点：

.以满足用户和客户的需求为根本出发点。

.客户和用户的需求常常不够明确、复杂多变，因此需加强需求变更管理。

.系统集成不是简单选择最好的产品，而是要选择最适合用户的需求和投资规模的产品、技术和服务的活动的集合。

.高技术与高技术的集成。

.系统工程。

.项目团队成员年轻，流动率高。

.强调沟通的重要性。

总之，系统集成项目管理既是一种管理行为又是一种技术行为。

需求定义

网络系统的需求包括功能需求、通信需求、性能需求、可靠性需求、安全需求、维护和运行需求以及管理需求等，下面逐一介绍。

功能需求

功能需求即网络在用户单位业务中应该提供的功能，可以通过了解用户单位所从事的行业、该单位在行业内的地位以及和其他单位的关系等来确定其功能需求。另外，还可以通过了解项目背景来明确用户单位建网的目的，从而有助于描述详细的功能需求。

通信需求

在网络中，网络通信是个人通信模式和流量的组合。通信模式以发生在节点（客户机）之间的通信方式为基础。通常有以下几种通信方式。

◆对等通信方式。

◆客户机／服务器通信方式。

◆服务器／客户机通信方式。

独立节点之间可以在一种或多种方式下通信，如何选择通信方式取决于网络的资源、节点和应用程序的性能。例如，在对等通信方式下，各工作站之间可共享资源；在客户机／服务器通信方式下，可以访问中央文件服务器上的核心数据库。

1）对等通信方式

对等通信方式是在一种结构和功能相似的节点之间的通信，通信节点具有相似的应用和通信能力。在该种网络中，每个节点与网络中的其他节点相连接，没有明显的源通信模式和目的通信模式。

2）客户机／服务器通信方式

客户机／服务器通信方式是网络中的客户机和服务器之间的通信。客户机可以是任何类型的节点，这些节点可以访问一些共享的资源。服务器在大小和功能上有所不同，既可以是基于PC的服务器，也可以是中型计算机和大型计算机。

3）服务器／客户机通信方式

数据库服务器应用程序使数据从服务器流向客户机。通常情况下，客户机请求比服务器响应所传送的通信量要少。例如，在典型的Web方案中，服务器根据客户机浏览器的请求向客户机发送大量的Web页面，这就是所说的服务器／客户机分布。

4）相关指标

为了确定用户的通信需求，需要了解用户单位的建筑物布局、入网站点的分布情况，并记录下述信息。

◆网络中心（或计算中心）及各级设备间的位置。

◆用户数量及其位置。

◆任何两个用户之间的最大距离。

◆用户群组织（即在同一楼里或同一楼层里的用户，尤其注意那些地理上分散，却属于同一部门的用户）。

◆特殊的需求或限制（例如，网络覆盖的地理范围内是否有道路、山丘；建筑物之间是否有阻挡物；电缆等介质布线是否有禁区；是否存在可以利用的介质系统等）。

性能需求

在需求分析中要分析网络的多种性能特性，包括响应时间、延迟、等待时间、利用率、带宽、容量、吞吐量、可用性、可靠性、可恢复性、冗余度、适应性、可伸缩性、效率和费用等。有些需求用户不是很关心，但对于设计者却是必须考虑的。随着计算机网络数量的增长、规模的扩大，如何提高网络性能成为十分重要的问题。与衡量单机系统的性能不同，网络性能是衡量多台计算机系统的性能。了解网络用户的需要，设定恰当的性能目标，合理选择网络结构和组成，便能得到满足用户需求且性能比较好的网络。

网络用户关心的网络性能是能否获得最快的响应，网络管理员关心的网络性能是能否获得最高的资源利用率，两者需要很好地平衡。这种平衡包括两个方面：一方面是性能和价格的折中，另一方面是吞吐量和响应时间的平衡。

可靠性需求

可靠性需求就是用户需要什么样的可靠性。一个系统的可靠性定义为在指定的条件和时间内，系统能够实现指定功能的概率。而整个系统的可靠性又取决于组成系统的各个部件的可靠性。

可靠性指标一般包括平均无故障时间（MTBF）和平均修复时间（MTTR）、可用性和故障率等。

安全需求

1）安全需求概述

网络安全性包括对物理产品的布局和对过程的操作，合理的物理产品布局与安全设置可以保护网络和系统的完整性、可行性及可靠性。现代的网络安全性是把基本的网络安全性概念运用在分布式网络环境中。网络安全性的目的是对资源的保护，目前还没有彻底的解决方法。

安全设计包括安全服务和实施两方面。原则上讲，每一个网络系统都具有独立和通用的安全协议，而基于安全服务的安全信息则是存放在管理信息库（MIB）中的，只有授权人员或系统才可访问、修改或删除这些机密信息。通过对网络易损点的识别，可使这些易损点得到保护和监控，要确保安全，应采取一种分层管理策略。

安全性策略的3个属性定义为保密性、完整性和可信性。信息损失通常由以下原因引起：更改、破坏和泄露。对网络安全构成威胁的形式有很多，而且它们经常导致网络失常和重要信息的毁坏。

采取何种安全措施需要视用户需要而定，不同单位或一个单位的不同部门要求的安全等级往往是有差异的，并不是安全等级越高越好，较高的安全等级意味着额外的系统开销和高昂的费用。

2）安全性标准

网络系统是否达到一定的安全性主要依照相关的安全性标准来判断，最早的信息系统安全性标准由美国国防部颁布的黄皮书（TC-SEC-NCSC，可信计算机系统）规定。该手册将IT系统划分为A（A1）、B（B1、B2、B3）、C（C1、C2）、D（D1）4类，共7个安全等级。

（1）D类安全等级。D类安全等级只包括D1一个级别，D1的安全等级最低，它只为文件和用户提供安全保护。D1系统最常见的形式是本地操作系统，或者是一个完全没有保护的网络。

（2）C类安全等级。C类安全等级能够提供审慎的保护，并为用户的行动和责任提供审计能力。C类安全等级可划分为C1和C2两类。

（3）B类安全等级。B类安全等级可划分为Bl、B2和B3三类。B类系统具有强制性保护功能，这就意味着如果用户没有与安全等级相连，系统就不会让用户存取对象。

（4）A类安全等级。A类系统的安全级别最高。目前，A类安全等级只包含A1一个安全类别。A1类与B3类相似，对系统的结构和策略不作特别要求。A1系统的显著特征是：系统的设计者必须按照一个正式的设计规范来分析系统。对系统进行分析后，设计者必须运用核对技术来确保系统符合设计规范。A1系统必须满足下列要求：系统管理员必须从开发者那里接收一个安全策略的正式模型；所有的安装操作都必须由系统管理员进行；系统管理员进行的每一步安装操作都必须有正式文档。

欧洲等价的分类手册是ITSEC（信息技术安全评估标准）。与美国的黄皮书类似，ITSEC标准目录将IT系统划分为7个安全等级（E0～E6），这些等级与黄皮书中的各个等级大致对应。

维护和运行需求

维护和运行是网络系统投入正常运行后的日常管理工作，这项工作主要由网络管理人员承担。网络管理人员通过网络管理系统可以完成系统的配置、监控和统计等事务的处理，有时还要对网络设备进行检修。网络设计人员需要根据用户需求，提供必要的网络管理工具和策略，以方便网络管理人员对整个网络进行管理和维护，提高网络的运行效率，保证网络的可靠性。

管理需求

从用户的角度来讲，一个网络管理系统应该满足以下要求。

◆同时支持网络监视和控制两方面的能力。

◆能够管理所有的网络协议。

◆尽可能大的管理范围。

◆尽可能小的系统开销。

◆可以管理不同厂家的联网设备。

◆容纳不同的网络管理系统。

◆网络管理的标准化。

在OSI网络管理框架模型中，基本的网络管理功能被分为5个功能域：配置管理（Configuration Management）、性能管理（Performance Management）、故障管理（Fault Management）、安全管理（Security Management）和计费管理（Accounting Management）。

网络管理的标准化产品包括ISO的CMIS/CMIP（Common Management Information Service/Common Management Information Protocol）、Internet体系结构委员会（Internet Architecture Board, IAB）的SNMP和管理信息库（MIB），这些内容将在第5章详细介绍。

硬件

硬件是计算机物理设备的总称，也称为硬件设备，通常是电子的、机械的、磁性的或光的元器件或装置，一般分为中央处理器、存储器和输入、输出设备。
