某时装邮购提供商拟开发订单处理系统，用于处理客户通过电话、传真、邮件或Web站点所下订单。其主要功能如下：
（1）增加客户记录。将新客户信息添加到客户文件，并分配一个客户号以备后续使用。
（2）查询商品信息。接收客户提交的商品信息请求，从商品文件中查询商品的价格和可订购数量等商品信息，返回给客户。
（3）增加订单记录。根据客户的订购请求及该客户记录的相关信息，产生订单并添加到订单文件中。
（4）产生配货单。根据订单记录产生配货单，并将配货单发送给仓库进行备货；备好货后，发送备货就绪通知。如果现货不足，则需向供应商订货。
（5）准备发货单。从订单文件中获取订单记录，从客户文件中获取客户记录，并产生发货单。
（6）发货。当收到仓库发送的备货就绪通知后，根据发货单给客户发货；产生装运单并发送给客户。
（7）创建客户账单。根据订单文件中的订单记录和客户文件中的客户记录，产生并发送客户账单，同时更新商品文件中的商品数量和订单文件中的订单状态。
（8）产生应收账户。根据客户记录和订单文件中的订单信息，产生并发送给财务部门应收账户报表。

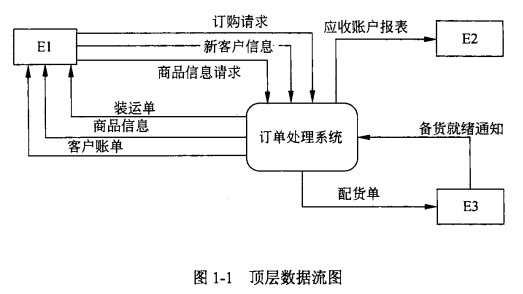

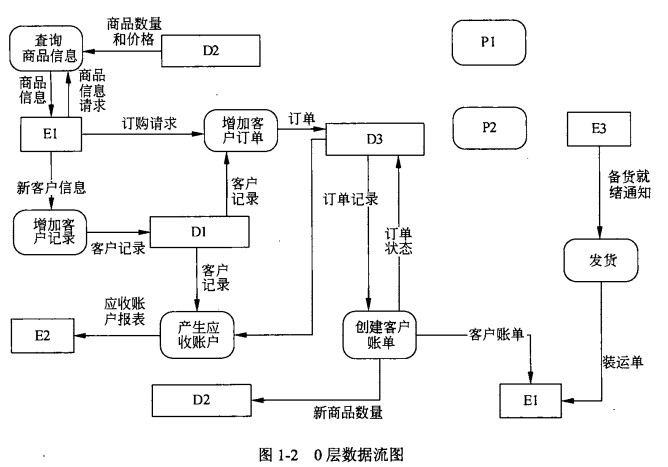

现采用结构化方法对订单处理系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。
|
|
|
|
问题：4.1
使用说明中的词语，给出图1-1中的实体E1〜E3的名称。
|
|
|
|
问题：4.2
使用说明中的词语，给出图1-2中的数据存储D1〜D3的名称。
|
|
|
问题：4.3
（1）给出图1-2中处理（加工）P1和P2的名称及其相应的输入输出流。

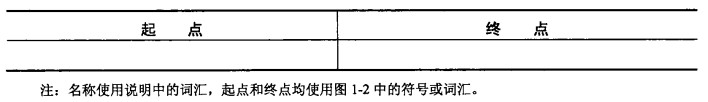

（2）除加工P1和P2的输入输出流外，图1-2还缺失了1条数据流，请给出其起点和终点。
|
|
|
|
|
