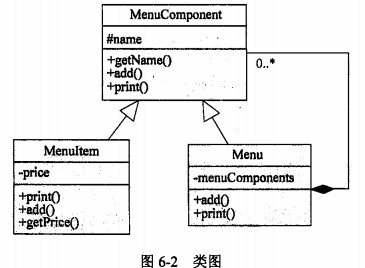

类图（Class Diagram）展现了一组对象、接口、协作及其之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。
|
|
|
|
类图给出了系统的静态设计视图，包含主动类的类图给出了系统的静态进程视图。作为模型管理视图还可以含有包或子系统，二者都用于把模型元素聚集成更大的组块。类图用于对系统的静态视图建模。这种视图主要支持系统的功能需求，即系统要提供给最终用户的服务。当对系统的静态设计建模时，通常以下述3种方式之一使用类图：对系统的词汇建模；对简单的协作建模；对逻辑数据库模式建模。
|
|
|
|
作为静态视图的类图可以包含依赖、关联、泛化、组合、实现关系以及注解和约束等。
|
|
|
|
（1）依赖关系是两个事物之间的语义关系，其中一个事物发生变化会影响另一个事物的语义。
|
|
|
|
（2）关联关系是一种结构关系，它描述了一组对象之间的链接关系。其中有一种特殊类型的关联关系，即聚集关系，它描述了整体与部分的结构关系。
|
|
|
|
（3）泛化关系是一种一般—特殊关系，利用这种关系，子类可以共享父类的结构和行为。
|
|
|
|
（4）实现关系是类之间的语义关系，其中的一个类制订了另一个类保证执行的契约。实现关系用于两种情况：在接口和实现它们的类或构件之间；在用例和它们的协作之间。
|
|
|
|
（5）组合是聚集关系的变种，表示元素间更强的组合关系。各种关系图例如下图所示。
|
|
|
|
|
|
|
