某公司有1个总部和2个分部，各个部门都有自己的局域网。该公司申请了4个C 类IP地址块202.114.10.0/24〜202.114.13.0/24。公司各部门通过帧中继网络进行互联，网络拓扑结构如图1-1所示。
|
|
|
问题：3.1
请根据图1-1完成R0路由器的配置：
R0 (config) #interface s0/0 (进入串口配置模式）
R0 (config-if) # ip address 202.114.13.1 (1) (设置IP地址和掩码）
R0 (config)* # encapsulation (2) (设置串口工作模式）
|
|
|
问题：3.2
Switch0、Switch1、Switch2和Switch3均为二层交换机。总部拥有的IP地址块为202.114.12.0/24。Switch0的端口e0/24与路由器R2的端口e0/0相连，请根据图1-1完成路由器R2及Switch0的配置。
R2 (config)#interface fastethernet 0/0.1
R2 (config-subif) #encapsulation dotlq (3)
R2 (config-subif) #ip address 202.114.12.1 255.255.255.192
R2 (config-subif) #no shutdown
R2 (config-subif) #exit
R2 (config) #interface fastethernet 0/0.2
R2 (config-subif) #encapsulation dotlq (4)
R2 (config-subif) #ip address 202.114.12.65 255.255.255.192
R2 (config-subif) #no shutdown
R2 (config-subif) #exit
R2 (config) #interface fastethernet 0/0.3
R2 (config-subif) #encapsulation dotlq (5)
R2 (config-subif) #ip address 202.114.12.129 255.255.255.192
R2 (config-subif) #no shutdown
R2 (config-subif) #exit
R2 (config) #interface fastether0/0
R2 (config-if) #no shutdown
Switch0 (config) #interface f0/24
Switch0 (config-if) #switchport mode (6)
Switch0 (config-if) #switchport trunk encapsulation (7)
Switch0 (config-if) #switchport trunk allowed all
Switch0(config-if) #exit
|
|
|
问题：3.3
若主机A与Switch1 的e0/2端口相连，请完成Switch1 相应端口设置。
.jpg)

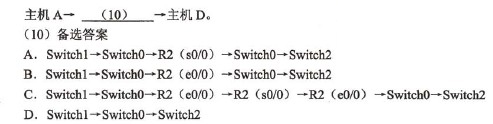

若主机A与主机D通信，请填写主机A与D之间的数据转发顺序。
.jpg)
|
|
|
问题：3.4
为了部门A中用户能够访问服务器Serverl，请在R0上配置一条特定主机路由。
R0 (config) #ip route 202.114.10.253 (11) (12)
|
|
|
|
|
