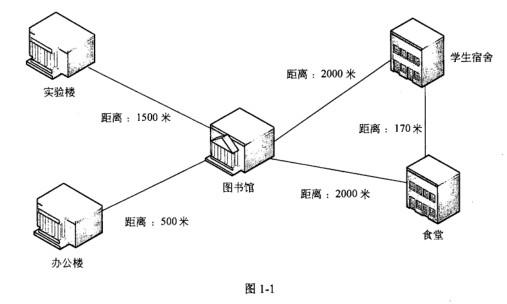

某学校计划部署校园网络，其建筑物分布如图1-1所示。
根据需求分析结果，校园网规划要求如下：
1.信息中心部署在图书馆。
2.实验楼部署237个点，办公楼部署87个点，学生宿舍部署422个点，食堂部署17个点。
3.为满足以后应用的需求，要求核心交换机到汇聚交换机以千兆链路聚合，同时千兆到桌面。
4.学校信息中心部署服务器，根据需求，一方面要对服务器有完善的保护措施，另一方面要对内外网分别提供不同的服务。
5.部署流控网关对P2P流量进行限制，以保证正常上网需求。
|
|
|
问题：4.1
根据网络需求，设计人员设计的网络拓扑结构如图1-2所示。
请根据网络需求描述和网络拓扑结构回答以下问题。
1.图1-2中设备①应为(1)，设备②应为（2)，设备③应为(3)，设备④应为(4)
(1)〜（4)备选答案：（每设备限选1次）
A.路由器 B.核心交换机 C.流控服务器 D.防火墙
2.设备④应该接在设备(5)上。
|
|
|
问题：4.2
1.根据题目说明和网络拓扑图，在图1-2中，介质1应选用(6)，介质2应选用(7),介质3应选用(8).
(6)〜（8)备选答案：(注：每项只能选择一次）
A.单模光纤 B.多模光纤
C.6类双绞线 D. 5类双绞线
2.根据网络需求分析和网络拓扑结构图，所有接入交换机都直接连接汇聚交换机，本校园网中至少需要(9)台24口的接入交换机(不包括服务器使用的交换机)。
|
|
|
问题：4.3
交换机的选型是网络设计的重要工作。而交换机的背板带宽、包转发率、交换容量是其重要技术指标。其中，交换机进行数据包转发的能力称为(10)，交换机端口处理器和数据总线之间单位时间内所能传输的最大数据景称为(11) 。某交换机有24个固定的千兆端口，其端口总带宽为(12) Mbps。
|
|
|
问题：4.4
根据需求分析，图书馆需要支持无线网络接入，其部分交换机需要提供POE功能，POE的标准供电电压值为(13)。
(13)备选答案：
A.5V B.12V C.48V D.110V
|
|
|
|
|
