阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。
【说明】某营销公司为了便于对各地的分公司及专卖店进行管理，拟开发一套业务管理系统，请根据下述需求描述完成该系统的数据库设计。
【需求描述】
(1)分公司信息包括:分公司编号、分公司名、地址和电话。其中，分公司编号唯一确定分公司关系的每一个元组。每个分公司拥有多家专卖店，每家专卖店只属于一个分公司。
(2)专卖店信息包括:店号、店名、店长、分公司编号、地址、电话。其中，古号唯一确定专卖店关系中的每一个元组。每家专卖店只有一名店长，负责专卖店的各项业务;每名店长只负责一家专卖店;每家专卖店有多名职员，每名职员只属于一家专卖店。
(3)职员信息包括:职员号、职员名、专卖店号、岗位、电话、薪资。其中，职员号唯一标识职员关系中的每一个元组。岗位有店长、营业员等。
【概念模型设计】

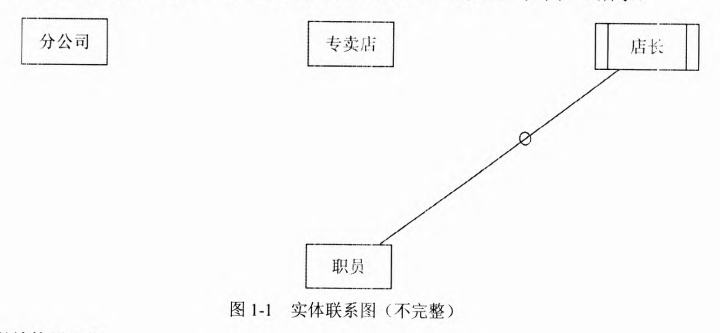

根据需求阶段所确认的信息，拟设计的实体联系图(不完整)如图1-1所示。
【逻辑结构设计】
图 1-1实体联系图(不完整)
根据概念模型设计阶段完成的实体联系图，得出如下关系模式(不完整):分公司(分公司编号，分公司名，地址，电话)
专卖店(专卖店号，专卖店名，(a)，地址，电话)职员(职员号，职员名，(b)，岗位，电话，薪资)【问题1】(6分)
|
|
|
问题：1.1
【问题1】(6分)
根据需求描述，图1-1实体联系图中缺少三个联系。请在答题纸对应的实体联系图中补充三个联系及联系类型。
注:联系名可用联系1、联系2、联系3;也可根据你对题意的理解取联系名。
|
|
|
问题：1.2
【问题2】(6分)
(1)将【逻辑结构设计】的关系模式中的空(a)、(b)的属性补充完整，并填入答题纸对应的位置上。
(2)专卖店关系的主键:(c)和外键: (d)职员关系的主键:(e)和外键:(f)。
|
|
|
问题：1.3
【问题3】(3分)
为了在紧急情况发生时，能及时联系到职员的家人，专卖店要求每位职员至少要填写一位紧急联系人的姓名、与本人关系和联系电话。根据这种情况，在图1-1中还要添加的实体是_(g)，图1-1中的职员关系与该实体的联系类型为(h)。给出该实体的关系模式 (i)。
|
|
|
|
|
