免费智能真题库 > 历年试卷 > 网络工程师 > 2022年下半年 网络工程师 上午试卷 综合知识
  第25题
  知识点:   配置路由协议
  章/节:   网络互联

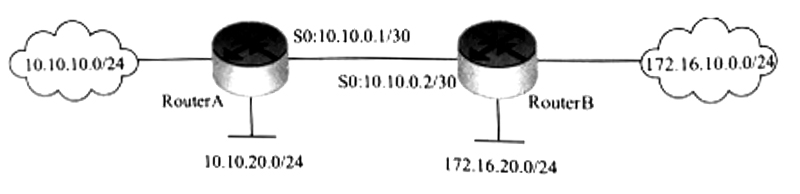

在下图的拓扑结构中,RouterA和RouterB均运行RIPVI协议,在RouterA上使用()命令即可完成路由信息的宣告。


  A.  network10.10.0.0network 10.10.10.Onetwork10.10.20.0

  B.  network10.10.0.0255.255.255.Onetwork10.10.10.0 255.255.255.0network10.10.20.0255.255.255.0

  C.  network10.10.0.0255.255.0.0

  D.  network 10.0.0.0





  第12题    2016年上半年
   37%
以下关于以太网交换机地址学习机制的说法中,错误的是(12)。
  第23题    2010年下半年
   20%
网络由6个路由器互连而成,路由器之间的链路费用如下图所示,从PC到服务器的最短路径是(23),通路费用是(24)。

  第25题    2022年上半年
   33%
一台运行OSPF路由协议的路由器,转发接口为100Mbps,其cost值应该是()。
   知识点讲解
   · 配置路由协议

       配置路由协议
               配置RIP协议及其与BFD联动
                      配置RIP协议
                      RIP是距离矢量路由选择协议的一种。路由器收集所有可到达目的地的不同路径,并且保存有关到达每个目的地的最少站点数的路径信息,除到达目的地的最佳路径外,任何其他信息均予以丢弃。同时,路由器也把所收集的路由信息用RIP协议通知相邻的其他路由器。这样,正确的路由信息逐渐扩散到全网。
                      RIP使用非常广泛,它简单、可靠,便于配置。RIP版本2还支持无类域问路由(ClasslessInter-Domain Routing, CIDR)、可变长子网掩码(Variable Length Subnetwork Mask, VLSM)和不连续的子网,并且使用组播地址发送路由信息。但是RIP只适用于小型的同构网络,因为允许的最大跳数为15,任何超过15个站点的目的地均被标记为不可达。RIP每隔30s广播一次路由信息。
                      RIP应用于OSI网络七层模型的应用层。各厂家定义的管理距离(AD,即优先级)略有不同,华为定义的优先级是100。
                      假设有如下图所示的网络拓扑结构,试通过配置使RouterA、RouterB、RouterC和RouterD的所有接口上使能RIP,并使用RIP-2进行网络互连。

                      网络拓扑结构
                      1)配置思路
                      采用如下的思路配置RIP的版本:
                      .配置各接口的IP地址,使网络可达。
                      .在各路由器上使能RIP,配置RIP基本功能。
                      .在各路由器上配置RIP-2版本,查看精确的子网掩码信息。
                      2)数据准备
                      为完成此配置例,需准备如下的数据:
                      .在RouterA上指定使能RIP的网段192.168.1.0。
                      .在RouterB上指定使能RIP的网段192.168.1.0,172.16.0.0,10.0.0.0。
                      .在RouterC上指定使能RIP的网段172.16.0.0。
                      .在RouterD上指定使能RIP的网段10.0.0.0。
                      .在RouterA、RouterB、RouterC和RouterD上配置RIP-2版本。
                      3)操作步骤
                      (1)配置各接口的IP地址(略)。
                      (2)配置RIP基本功能。
                      ①配置RouterA。

                      ②配置RouterB。

                      ③配置RouterC。

                      ④配置RouterD。

                      ⑤查看RouterA的RIP路由表。


                      从路由表中可以看出,RIP-1发布的路由信息使用的是自然掩码。
                      (3)配置RIP的版本。
                      ①在RouterA上配置RIP-2。

                      ②在RouterB上配置RIP-2。

                      ③在RouterC上配置RIP-2。

                      ④在RouterD上配置RIP-2。

                      (4)验证配置结果。
                      查看RouterA的RIP路由表。

                      从路由表中可以看出,RIP-2发布的路由中带有更为精确的子网掩码信息。
                      RIP与BFD联动
                      双向转发检测BFD(Bidirectional Forwarding Detection)是一种用于检测邻居路由器之间链路故障的检测机制,它通常与路由协议联动,通过快速感知链路故障并通告使得路由协议能够快速地重新收敛,从而减少由于拓扑变化导致的流量丢失。
                      假设有如下图所示的网络拓扑结构,Router A、 Router B通过二层交换机switch互连,在设备上运行RIP协议来建立路由,同时使能允许RIP在双方接口上关联BFD应用。在Router B和二层交换机switch之间的链路发生故障后,BFD能够快速检测并通告RIP协议,触发协议快速收敛。

                      网络拓扑结构
                      1)Router A的配置
                      (1)配置RIP路由。

                      (2)配置RIP与BFD联动。

                      2)Router B的配置
                      (1)配置RIP路由。

                      (2)配置RIP与BFD联动。

               配置IS-IS协议
               中间系统到中间系统IS-IS(Intermediate System to Intermediate System)属于内部网关协议IGP(Interior Gateway Protocol),用于自治系统内部。为了支持大规模的路由网络,IS-IS在自治系统内采用骨干区域与非骨干区域两级的分层结构。一般来说,将Level-1路由器部署在非骨干区域,Level-2路由器和Level-1-2路由器部署在骨干区域。每一个非骨干区域都通过Level-1-2路由器与骨干区域相连。
               IS-IS是一种链路状态路由协议,每一台路由器都会生成一个LSP,它包含了该路由器所有启用IS-IS协议接口的链路状态信息。通过跟相邻设备建立IS-IS邻接关系,互相更新本地设备的LSDB,可以使得LSDB与整个IS-IS网络的其他设备的LSDB实现同步。然后根据LSDB运用SPF算法计算出IS-IS路由。如果此IS-IS路由是到目的地址的最优路由,则此路由会下发到IP路由表中,并指导报文的转发。其相关命令如下表所示。

               IS-IS的相关命令及功能
               配置OSPF协议
               开放最短路径优先协议是重要的路由选择协议,它是一种链路状态路由选择协议,是由Internet工程任务组开发的内部网关路由协议,用于在单一自治系统内决策路由。
               链路是路由器接口的另一种说法,因此,OSPF也称为接口状态路由协议。OSPF通过路由器之间通告网络接口的状态来建立链路状态数据库,生成最短路径树,每个OSPF路由器使用这些最短路径构造路由表。下面分别介绍OSPF协议的相关要点。
               (1)自治系统。自治系统包括一个单独管理实体下所控制的一组路由器,OSPF是内部网关路由协议,工作于自治系统内部。
               (2)链路状态。所谓链路状态,是指路由器接口的状态,例如Up.Down、IP地址、网络类型、链路开销以及路由器和它邻接路由器间的关系。链路状态信息通过链路状态通告(Link State Advertisement, LSA)扩散到网络上的每台路由器,每台路由器根据LSA信息建立一个关于网络的拓扑数据库。
               (3)最短路径优先算法。OSPF协议使用最短路径优先算法,利用从LSA通告得来的信息计算到达每一个目标网络的最短路径,以自身为根生成一棵树,包含了到达每个目的网络的完整路径。
               (4)路由器标识。OSPF的路由标识是一个32位的数字,它在自治系统中被用来唯一地识别路由器。默认使用最高回送地址,若回送地址没有被配置,则使用物理接口上最高的IP地址作为路由器标识。
               (5)邻接和邻居。OSPF在相邻路由器间建立邻接关系,使它们交换路由信息。邻居是指共享同一网络的路由器,并使用Hello包来建立和维护邻居路由器间的邻接关系。
               (6)区域。在OSPF网络中使用区域(Area)为自治系统分段。OSPF是一种层次化的路由选择协议,区域0是一个OSPF网络中必须具有的区域,也称为主干区域,其他所有区域要求通过区域0互连到一起。
               其相关命令及说明如下表所示。

               OSPF的相关命令及功能
               配置BGP协议
               边界网关协议BGP(Border Gateway Protocol)是一种实现自治系统AS(Autonomous System)之间的路由可达,并选择最佳路由的距离矢量路由协议。它具有以下特点。
               (1)实现自治系统间通信网络的信息可达。BGP允许一个AS向其他AS通告其内部网络的可达性信息,或者是通过该AS可达的其他网络的路由信息。
               (2)多个BGP路由器之间的协调。如果在一个自治系统内部有多个路由器分别使用BGP与其他自治系统中对等路由器进行通信,则通过协调使这些路由器保持路由信息的一致性。
               (3)BGP支持基于策略的路径选择。可以为域内和域间的网络可达性配置不同的策略。
               (4)BGP只需要在启动时交换一次完整信息。不需要在所有路由更新报文中传送完整的路由数据库信息,后续的路由更新报文只通告网络的变化信息,避免网络变化使得信息量大幅增加。
               (5)在BGP通告目的网络的可达性信息时。除了处理指定目的网络的下一跳信息之外,通告中还包括了通路向量,即去往该目的网络时需要经过的AS的列表,使接受者能够清楚了解去往目的网络的通路信息。
               除了以上这些,BGP允许发送方把路由信息聚集在一起,用一个条目来表示多个相关的目的网络,以节约网络带宽。允许接收方对报文进行鉴别,以验证发送方的身份等多个特点。
               BGP在不同自治系统(AS)之间进行路由转发,分为EBGP和IBGP两种情况。EBGP外部边界网关协议,用于在不同的自治系统间交换路由信息。IBGP内部边界网关协议,用于向内部路由器提供更多信息。
               其相关命令及说明如下表所示。

               BGP的相关命令及功能
