  第58题
  知识点:   交换机和路由器   路由表
  章/节:   网络互联

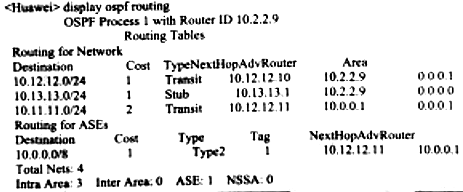

下列路由表信息中显示的区域内部网络总数是()。


  A.  0

  B.  3

  C.  4

  D.  1





  第13题    2010年下半年
   27%
路由器通过光纤连接广域网的是(13)。
  第26题    2014年下半年
   45%
城域以太网在各个用户以太网之间建立多点第二层连接,IEEE802.1ah定义的运营商主干网桥提供的基本技术是在用户以太帧中再封装一层..
  第28题    2013年上半年
   47%
网络配置如下图所示,为路由器Router1配置访问网络1和网络2的命令是(28)。路由配置完成后,在Router1的(29)可以查看路由,查看路..
   知识点讲解
   · 交换机和路由器    · 路由表

       交换机和路由器
               交换机基础
                      交换机的分类
                      交换机的分类方式有如下几种。
                      (1)按交换方式划分,可分为存储转发式交换机、直通式交换机和碎片过滤式交换机。
                      (2)按交换的协议层划分,可分为工作在数据链路层的第二层交换机、工作在网络层的第三层交换机、工作在传输层的第四层交换机和多层交换机。
                      (3)按交换机结构划分,可分为固定端口交换机和模块化交换机。
                      (4)按配置方式划分,可分为堆叠型交换机和非堆叠型交换机。
                      (5)按管理类型划分,可分为网管型交换机、非网管型交换机和智能型交换机。
                      (6)按适用范围划分,可分为接入层交换机、汇聚层交换机和核心层交换机。
                      交换机的性能指标
                      交换机的性能指标如下。
                      (1)端口类型:双绞线端口、光纤端口、GBIC端口、SFP端口。
                      (2)传输模式:半双工、全双工、全双工/半双工自适应。
                      (3)包转发率:以单位时间内发送64B数据包的个数作为计算基准。
                      (4)背板带宽:总带宽=端口数×端口速率×2(全双工模式)。
                      (5)MAC地址数:交换机的MAC地址表中可以存储的MAC地址数量。
                      (6)VLAN表项:最大VLAN数量反映了一台交换机所能支持的最大VLAN数目。
                      (7)机架插槽数:机架式交换机所能安插的最大模块数。
               路由器基础
                      路由器的分类
                      从功能、性能和应用方面划分,路由器可分为骨干路由器、企业级路由器、接入级路由器。
                      (1)骨干路由器是实现主干网络互联的关键设备。
                      (2)企业级路由器连接许多终端,提供通信分类、优先级控制、用户认证等功能。
                      (3)接入级路由器主要用于连接小型企业的客户群。
                      路由器的端口
                      路由器与广域网连接的端口称为WAN端口,路由器与局域网连接的端口称为LAN端口。常见的网络端口有以下几种。
                      (1)RJ-45端口:通过双绞线连接以太网。
                      (2)AUI端口:用在令牌环网或总线型以太网中。
                      (3)高速同步串口:用于连接DDN、帧中继、X.25和PSTN等网络。
                      (4)ISDN BRI端口:通过ISDN线路实现路由器与Internet或其他网络的远程连接。
                      (5)异步串口:主要应用于与Modem或Modem池的连接。
                      (6)Console端口:通过配置专用电缆连接至计算机串行口。
                      (7)AUX端口:在远程配置时使用。
               访问路由器和交换机
               要对网络互联设备进行具体的配置首先就要有效地访问它们,一般来说可以用以下几种方法来访问路由器或交换机。
               .通过设备的Console(控制台)端口接终端或运行终端仿真软件的微型计算机。
               .通过设备的AUX端口接Modem,通过电话线与远方的终端或运行终端仿真软件的微机相连。
               .通过Telnet程序。
               .通过浏览器来访问。
               .通过网管软件。
               下面以路由器为例给出几种访问路由器方法的连接图,如下图所示。

               访问路由器的几种方法
               路由器的第一次设置必须通过第一种方法来实现,同时第一种方法也是最常用、最直接有效的一种配置方法。因此,本书中对路由器和交换机的配置都是通过Console端口连接运行超级终端仿真软件的PC来实现的。
               Console端口是路由器和交换机设备的基本端口,它是对一台新的路由器和交换机进行配置时必须使用的接口。连接Console端口的线称为控制台电缆(Console Cable)。在具体的连接上,Console电缆一端插入网络设备的Console端口,另一端接入终端或PC的串行接口,从而实现对设备的访问和控制。
                      IPv6-over-IPv4 GRE隧道配置
                      IPv6-over-IPv4隧道是将IPv6报文封装在IPv4报文中,让IPv6数据包穿过IPv4网络进行通信。对于采用隧道技术的设备来说,在隧道的入口处,将IPv6的数据报封装进IPv4,IPv4报文的源地址和目的地址分别是隧道入口和隧道出口的IPv4地址:在隧道的出口处,再将IPv6报文取出转发到目的节点。隧道技术只要求在隧道的入口和出口处进行修改,对其他部分没有要求,容易实现。但是,隧道技术不能实现IPv4主机与IPv6主机的直接通信。
                      使用标准的GRE隧道技术,可以在IPv4的GRE隧道上承载IPv6数据报文。GRE隧道是两点之间的连路,每条连路都是一条单独的隧道。GRE隧道把IPv6作为乘客协议,将GRE作为承载协议。所配置的IPv6地址是在Tunnel接口上配置的,所配置的IPv4地址是Tunnel的源地址和目的地址(隧道的起点和终点)。
                      IPv6-over-IPv4GRE隧道的相关配置命令及功能如下表所示。

                      GRE隧道的相关配置命令及功能
                      ISATAP隧道配置
                      站内自动隧道寻址协议(Intra-Site Automatic Tunnel Addressing Protocol, ISATAP)过渡技术采用了双栈和隧道技术实现从IPv4向IPv6的过渡。ISATAP隧道是点到点的自动隧道技术,它将IPv4地址置入IPv6地址中,当两台ISATAP主机通信时,可自动抽取出IPv4地址建立Tunnel通信,并且不需要通过其他特殊网络设备,只要彼此间IPv4网络通畅即可。
                      当双栈主机使用ISATAP隧道时,IPv6报文的目的地址和隧道接口的IPv6地址都要采用特殊的地址——ISATAP地址。ISATAP地址格式为Prefix(64bit):0:5EFE:IPv4ADDR,其中,0:5EFE是IANA规定的格式,IPv4ADDR是单播IPv4地址,它嵌入到IPv6地址的低32位。ISATAP地址的前64位是通过向ISATAP路由器发送请求得到的,如果需要和其他网络的ISATAP客户端或者IPv6网络通信,必须通过ISATAP路由器拿到全球单播地址前缀(2001:、002:、3ffe:开头),通过路由器与其他IPv6主机和网络通信。
                      ISATAP隧道可以用于IPv4网络中IPv6路由器与IPv6路由器、主机与路由器的连接。由于不要求隧道节点具有全球唯一的IPv4地址,可以用于内部私有网络中各双栈主机进行IPv6通信,所以ISATAP隧道适用于IPv4网络中IPv6主机之间的通信或IPv4网络中IPv6主机接入到IPv6网络的通信。ISATAP隧道的相关配置命令及功能如下表所示。

                      ISATAP隧道相关配置命令及功能

       路由表
        路由表中保存着子网的标志信息、网上路由器的个数和下一个路由器的名字等内容。路由表可以是由系统管理员固定设置好的,也可以由系统动态修改,可以由路由器自动调整,也可以由主机控制。
        1)静态路由表
        由系统管理员事先设置好固定的路由表称为静态(Static)路由表,一般是在系统安装时就根据网络的配置情况预先设定的,它不会随网络结构的改变而改变。
        2)动态路由表
        动态(Dynamic)路由表是路由器根据网络系统的运行情况而自动生成的路由表。路由器根据路由选择协议(Routing Protocol)提供的功能,自动学习和记忆网络运行情况,在需要时自动计算数据传输的最佳路径。
