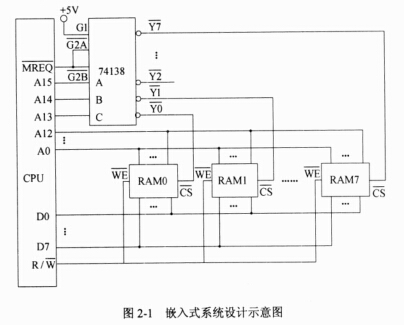

在某嵌入式系统设计中，使用8片RAM进行64KRAM的外部存储器扩展，如图2-1所示。该CPU共有16根地址线，8根数据线，在设计中，利用CPU的 为访问控制信号，该访问控制信号低电平有效。另外，R/ 作为读写命令信号（:高电平为读，低电平为写）。8片8Kx8位的RAM芯片与CPU相连，RAM芯片的片选内部为上拉电阻到电源，各个RAM芯片的片选信号和74138译码器的输出相连，译码器的地址选择端连接到CPU的A13，A14，A15地址线上。
|
|
|
问题：5.1
根据上图所示，写出RAMO，RAM1和RAM7的地址范围（请用16进制进行表示）。
RAM0：（1）
RAM1：（2）
RAM7：（3）
若CPU操作的地址总线为A800H，结合图2-1所示的示意图，CPU访问的是哪个RAM存储器（4）。
|
|
|
问题：5.2
如果运行时发现不论往哪片RAM写入数据后，以COOOH为起始地址的存储芯片都有与其相同的数据，假设芯片与译码器可靠工作，则说明：
(1)RAM0-RAM7中（1）的片选输入端总是处于低电平。
(2)如果有问题的存储芯片的片选输入端总是处于低电平，以下可能原因中描述不正确的是（2）。
A.该存储芯片的CS端与存储芯片的 端错连或短路
B.该存储芯片的CS端与CPU的 端错连或短路
C.该存储芯片的CS端与地线错连或短路
D.该存储芯片的CS端悬空
|
|
|
|
|
