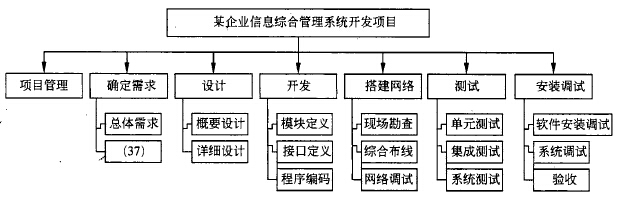

某信息系统应用软件的WBS分解结构图如下图,其中空白方框处应该填写的内容是(37)。


  A.  产品需求

  B.  需求规格说明书

  C.  需求评审

  D.  需求变更




  相关试题     项目范围管理    更多>

  第62题    2016年下半年
   27%
某项目范围基准发生变化,经(62)同意,对需求规格说明书进行变更,则该配置项的状态应从(63)。
  第51题    2010年下半年
   28%
在大项目管理中,往往要在项目各阶段进行项目范围确认。有关范围确认的叙述,正确的是(51)。
  第30题    2017年下半年
   20%
( )不属于项目经理的岗位职责。



   知识点讲解
   · 结构图

       结构图
        结构化设计方法中使用结构图来描述系统的体系结构,指出一个系统由哪些模块组成,以及模块之间的调用关系。结构图的基本成分有:模块、调用和数据。
               模块
               在结构化设计中,模块指具有一定功能并可以用模块名调用的一组程序语句,如函数、子程序等,它们是组成程序的基本单元。
               一个模块具有外部特征和内部特征。模块的外部特征包括:模块的接口(模块名、输入/输出参数、返回值等)和模块功能。模块的内部特征包括:模块的内部数据和完成其功能的程序代码。
               在结构图中,模块用矩形表示,并用名字标识该模块,名字应体现该模块的功能。
               调用
               结构图中模块之间的调用关系用从一个模块指向另一个模块的箭头来表示,其含义是前者调用了后者。
               数据
               模块间还经常用带注释的短箭头表示模块调用过程中来回传递的信息。箭头尾部带空心圆的表示传递的是数据,带实心圆的表示传递的是控制信息,如下图所示。

               模块间的数据传递
               可以在结构图上添加一些辅助符号进一步描述模块间的调用关系。如果一个模块是否调用一个从属模块决定于调用模块内部的判断条件,则该调用模块间的判断调用采用菱形符号表示;如果一个模块通过其内部循环的功能来循环调用一个或多个从属模块,则该调用称为循环调用,用弧形箭头表示。判断调用和循环调用的表示方法如下图所示。

               模块调用示例
               结构图的形态特征
               .深度。指结构图控制的层次,也就是模块的层数。
               .宽度。指一层中最大的模块个数。
               .扇出。指一个模块的直接下属模块的个数。
               .扇入。指一个模块的直接上属模块的个数。
